“Power+” +0500120IE - rel 1.1 - 02.05.2017
ITA

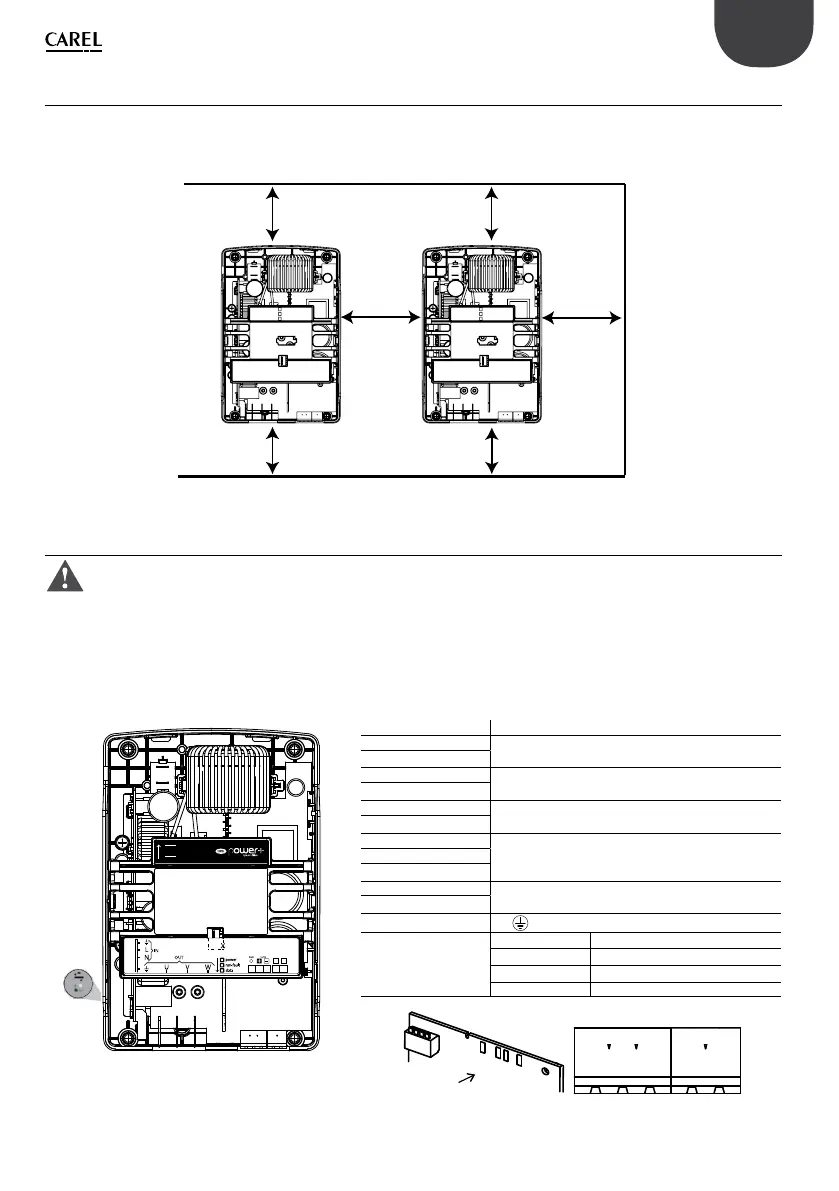

3.5 Rareddamento
È necessario prevedere un suciente usso e ricambio dell’aria all’interno del quadro elettrico. Vedere la tabella
al paragrafo 5.1 per i valori massimi di dissipazione e il usso d’aria richiesto. In fase di installazione mantenere le
distanze minime prescritte, rispetto ad altri dispositivi o pareti del quadro elettrico.
≥200mm
≥200mm
≥100mm
≥100mm
≥200mm
≥200mm
Fig. 3.h
3.6 Installazione elettrica
Attenzione:
• prima di eettuare qualunque intervento di manutenzione scollegare il drive e i circuiti di controllo esterni dalla
rete di alimentazione elettrica posizionando l’interruttore generale dell’impianto su “spento”. Una volta tolta
l’alimentazione al drive attendere almeno 5 minuti prima di rimuovere i cavi elettrici;
• accertarsi sempre che il motore sia completamente fermo. I motori in rotazione libera possono
causare tensioni pericolose ai morsetti di Power+, anche quando questo non è alimentato.
Descrizione dei morsetti e dei led
3 4 5 6 7
STO
A B
cut this area and access to DIP switches
to set the ID (network) address
+ DC
- DC
E
Fig. 3.i
Rif. Descrizione
L, N Ingresso alimentazione monofase
Morsetti a vite
PE connes. di terra
(*)
U, V, W Uscita motore
Morsetti a vite
PE connes. di terra
(*)
-DC Uscita DC bus
Connettori Faston
+DC
GND (0V)
Connessione RS485/ModBus®
Morsetti a vite estraibili 3 vie
Tx/Rx+
Tx/Rx-
STO1 Ingresso di sicurezza STO
Morsetti a vite estraibili 2 vie
STO2
E
PE
Vite di messa a terra
F (Led)
POWER (verde) drive alimentato
RUN (verde) drive in marcia
FAULT (rosso) drive in allarme
DATA (giallo) comunicazione attiva
GND Tx/Rx+ Tx/Rx-
STO1 STO2
F
DATA
POWER
RUN
FAULT
(*)
Le connessioni di terra all’interno del drive sono elettricamente connesse tra loro e al PE.
