11 “Power+” +0500048IE - rel 2.2 - 06.11.2014
ITA

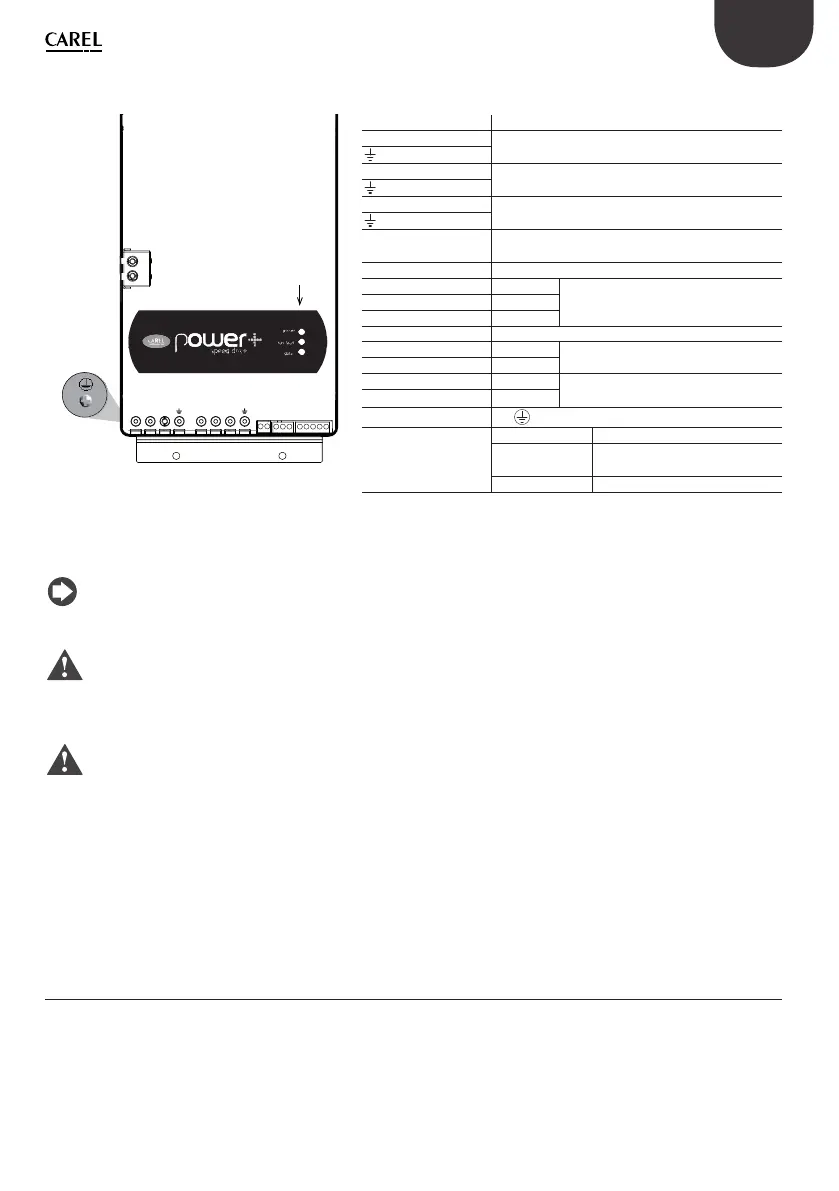

Descrizione dei morsetti
F
E
L2/N L3 U V W
C1
C2
L1/L
1 2 345 678910
Fig. 3.g
Rif. Descrizione
L1/L, L2/N, L3 Ingresso alimentazione trifase
connes. di terra
(*)
L1/L, L2/N Ingresso alimentazione monofase
connes. di terra
(*)
U, V, W Uscita motore
connes. di terra
(*)
C1, C2 Morsetti non utilizzati in PSD10**2**, per reattanza
DC opzionale in PSD10184** e PSD10244**
1,2 Uscita relè
3 0 V Connessione RS485/ModBus®
4 Tx/Rx+
5 Tx/Rx-
6 Ingresso PTC
7 24 Vdc Tensione ausiliaria
80V
9 STOa Ingresso digitale di sicurezza Safe
Torque Off (**)
10 STOb
E
PE
F (Led) POWER (verde) drive alimentato
RUN/FAULT
(verde/rosso)
drive in marcia / allarme attivo
DATA (giallo) comunicazione attiva
(*) Le connessioni di terra all’interno del drive sono elettricamente connesse tra loro e al PE.
(**) Affi nchè il drive sia abilitato al funzionamento applicare una tensione di 24 Vac/Vdc all’ingresso digitale di sicurezza Safe
Torque Off . Non è necessario rispettare la polarità in caso di alimentazione con tensione continua.
Nota: il gruppo di morsetti dei segnali di controllo 3...10 e il gruppo di morsetti del relè 1, 2 sono in doppio
isolamento tra loro e rispetto alla morsettiera di potenza.
Attenzione: la coppia di serraggio massima è:
• morsetti di potenza: 1,5 Nm;
• morsetti di controllo: 0,5 Nm.
Attenzione:
• nell’unione europea, tutte le macchine che incorporano il drive devono essere conformi alla direttiva macchine
2006/42/CE. In particolare il costruttore della macchina è responsabile dell’installazione di un interruttore generale
e della conformità alla norma EN 60204-1;
• per una installazione fi ssa secondo la EN 61800-5-1 è richiesto un dispositivo di interruzione del circuito tra
l’alimentazione e il drive;
• usare solo connessioni di potenza di ingresso cablate in modo permanente; il drive deve essere collegato a terra:
il cavo di terra deve essere dimensionato per la massima corrente di guasto che normalmente sarà limitata dai
fusibili o da un interruttore magnetotermico.
3.7 Conformità alle norme EMC
Per quanto riguarda le linee guida generali EMC seguire scrupolosamente le indicazioni riportate al paragrafo “Collegamenti
elettrici“ e nel manuale d’uso cod. +0300048IT, scaricabile, anche anteriormente all’acquisto, dal sito ww.carel.com.
