Carel powerSplit - Italian; Architettura Hardware

4
powerSplit manual - cod. +030220320 rel. 1.1 - 09/12/02
2. Architettura hardware
2.1 Significato degli ingressi ed uscite
2.1.1 Alimentazione
• Ingresso alimentazione da rete su tre morsetti a vite, con capacità di
corrente 30 A max
• Tensione di alimentazione a seconda del modello: 230 Vac - 115 Vac
- 24 Vac, 50/60 Hz
• Utilizzo con cavi di sezione da 0,5 a 4 mm
2
(cavo flessibile)
• Morsetti faston di appoggio per connessione carichi: 6 morsetti per L,
N e Terra.
Morsetto L: Linea 250 Vac max 30A max
Morsetto N: Neutro 250 Vac max 30A max
Morsetto : Terra 30 A max
Faston L (x6): Linea morsetti faston 16 A max per contatto
Faston N (x6): Neutro morsetti faston 16 A max per contatto
Faston (x6): Terra morsetti faston 16 A max per contatto
2.1.2 Uscite relè
• contatti relè isolati con morsetti faston 6,3 mm capacità di corrente
16 A max
• isolamento principale tra contatti di relè diversi, disconnessione
ridotta sul contatto relè
• utilizzo con contatti faston femmina (6,3 mm) con cavi da 1,5 a 2,5 mm
2
.
• cablaggio connessioni mediante i faston di alimentazione con ponti
(cavo 2,5 mm
2
con terminazioni faston femmina lunghezza 10-15 cm)
uno per ogni uscita.
2. Hardware structure
2.1 Meaning of the inputs and outputs
2.1.1 Power supply
• Mains power supply connection using three screw terminals, with max
current rating 30A
• Power supply voltage according to the model: 230Vac - 115Vac -
24Vac, 50/60 Hz
• Cable cross-sections from 0.5 to 4 mm
2
(flexible cables)
• Faston terminals for connecting the loads: 6 terminals for L, N and
Earth.
Te rminal L: Line 250Vac max 30A max
Te rminal N: Neutral 250Vac max 30A max
Te rminal : Earth 30A max
Faston L (x6): Line terminals faston 16A max per contact
Faston N (x6): Neutral terminals faston 16A max per contact
Faston (x6): Earth terminals faston 16A max per contact
2.1.2 Relay outputs
• insulated relay contacts with faston terminals 6.3mm, max. current
rating 16A
• primary insulation main between the contacts of different relays
• connect to female faston contacts (6.3mm), with wires from 1.5 to 2.5
mm
2
.
• wiring connections using the power supply fastons with jumpers
(2.5 mm
2
wires with female faston terminals, length 10-15cm), one
for each output.

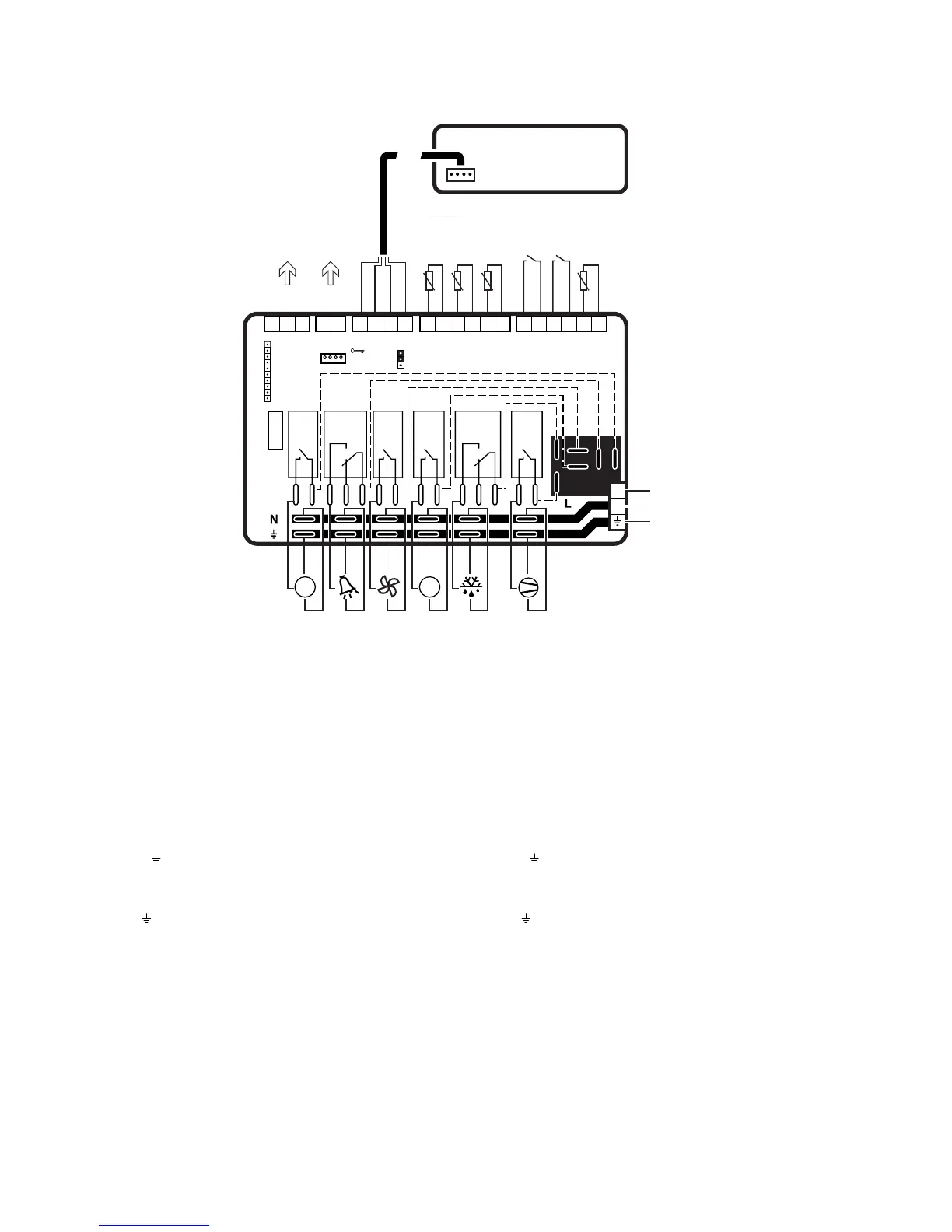

Connessioni interne di alimentazione consigliate
Suggested inside power connections
16A 2HP10A10A16A
RS 485
optional board
Connection to
LAN
Local Area Network
RS485
Connection to
Supervisor
T Products
S3
Power (green) RX/TX GND GND RX/TX+ RX/TX- GND (red) RX/TX (white) GND (yellow)
T Defrost
S2
T Ambient
S1
Digital Input 1 Digital Input 2
Photo Res.
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
PROG.
KEY
(12Vdc)
(24Vdc)
L
N
Power Supply
230 Vac (30A max)
10A
PSBoard
-10T50
PST Small/Large
Terminale e/o Visualizzatore
Terminal and/or Display units
PSTCONxxxx
TO I/O
BOARD
1
2
3
Comp.DefrostFanAlarm AUX 2
AUX
AUX 1
Lux
AUX
up-to
10m
1
2
35
4
6
7
8
9
1012
11
13
14
P*
Fig. 2.1.1
