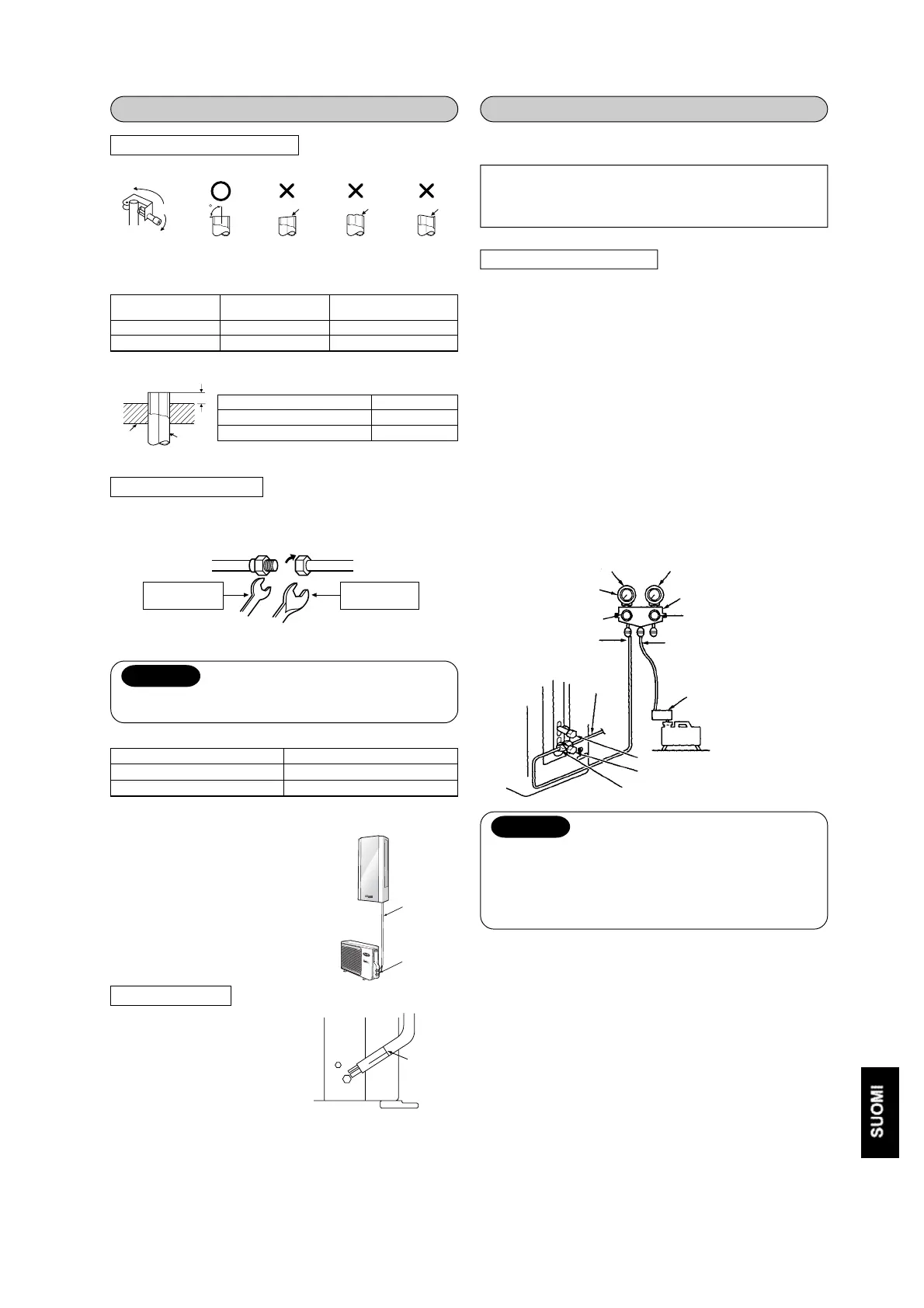

Kylmänesteputkien liittäminen Tyhjentäminen
Kun putket on liitetty sisäyksikköön, ilmanpoisto voidaan suorittaa
välittömästi.
ILMANPOISTO
Poista yhdysputkissa ja sisäyksikössä oleva ilma tyhjöpumpun
avulla. Älä käytä kylmänestettä ulkoyksikössä. Saat lisätietoja
tyhjöpumpun käyttöohjeesta.
Painemittari
Jakeluputkiston venttiili
–101 kPa
(–76 cmHg)
Matalapainepuolen kahva
Yhdysputki
Yhdistelmäpainemittari
TYHJÖ
PUMPUN
Korkeapainepuolen kahva
(Pidä täysin suljettuna)
Täyttöletku
(Vain R410A)
Täyttöletku
(Vain R410A)
Tyhöpumpun sovitin
paluuvirtauksen estämiseksi
(Vain R410A)
Tiivistetty venttiili kaasupuolella
Syöttöaukko (Venttiilin kara (Asetustappi))
Tiivistetty venttiili nestepuolella
Tyhjöpumpun käyttäminen
Käytä ehdottomasti tyhjöpumppua, jossa on paluuvirtauksen
estotoiminto, jottei pumpun sisällä oleva öljy virtaa takaisin
ilmastointilaitteen putkiin, kun pumppu pysähtyy.
(Jos tyhjöpumpun sisällä oleva öljy pääsee ilmastointilaitteeseen,
jossa käytetään R410A-kylmänestettä, seurauksena voi olla
jäähdytyskierron ongelmia.)
1.Liitä täyttöletku jakeluputkiston venttiilistä kaasupuolen tiivistetyn
venttiilin syöttöaukkoon.
2.Liitä täyttöletku tyhjöpumpun liitäntäaukkoon.
3.Avaa täysin jakeluputkiston venttiilin matalapainepuolen kahva.
4.Käynnistä tyhjöpumppu aloittaaksesi tyhjentämisen. Jatka
tyhjennystä noin 15 minuutin ajan, jos putkiston pituus on
20 metriä. (15 minuutia 20 metrille) (olettaen, että pumpun
kapasiteetti on 27 litraa/minuutti.) Tarkista sitten, että
yhdistelmäpainemittarin lukema on –101 kPa (–76 cmHg).
5.Sulje jakeluputkiston venttiilin matalapainepuolen kahva.
6.Avaa täysin tiivistettyjen venttiilien venttiilin varsi (sekä kaasu-
että nestepuoli).
7.Irrota täyttöletku syöttöaukosta.
8.Kiristä tiukasti tiivistettyjen venttiilien venttiilihatut.
HUOMIO
• NELJÄ TÄRKEÄÄ PUTKISTOTÖISSÄ HUOMIOITAVAA
SEIKKAA
(1) Poista pöly ja kosteus (yhdysputkien sisältä).
(2) Tiukka liitäntä (putkien ja yksikön välillä).
(3) Poista ilma yhdysputkista TYHJÖPUMPUN avulla.
(4) Tarkista kaasuvuodot (liitäntäkohdat).
Liittäminen kaulusliitoksella
1.Katkaise putki putkenkatkaisimella.
2.Laita kaulusmutteri putkeen ja liitä putki kaulusliitoksella.
• Ulkonemavara kaulusliitännöissä : A (Yksikkö : mm)
Jäykkä (kytkintyyppi)
Kupariputken R410A-työkalua Tavallista työkalua
ulkohalkaisija käytetty käytetty
6,35 0 - 0,5 1,0 - 1,5
9,52 0 - 0,5 1,0 - 1,5
Imperiaalinen (siipimutterityyppi)
90
Putki
Kanta
laatta
Liitännän kiristäminen
Kohdista yhdysputkien keskikohdat toisiinsa ja kiristä kaulusmutteri
mahdollisimman tiukalle sormin. Kiristä sitten mutteri mutteri- ja
momenttiavaimella kuvassa osoitetulla tavalla.
Kupariputken ulkohalkaisija R410A
6,35 1,5 - 2,0
9,52 1,5 - 2,0
A
• Kiristysmomentti kaulusliitännöissä
R410A:n kä
ytt
ö
paine on suurempi
kuin R22:n (N. 1,6 kertaa). Sis
ä- ja
ulkoyksikö
n yhdist
ävä
t kaulusliit
ä
nn
ä
t
on t
ä
st
ä
syyst
ä
kiristett
ävä
määritettyyn kiristysmomenttiin.
Huonot liitä
nn
ä
t saattavat aiheuttaa
kaasuvuotojen ohella vaurioita
äähdytyskiertoon.
(Yksikkö
: N
·m)
Kupariputken ulkohalkaisija Kiristysmomentti
∅6,35 mm 16 - 18 (1,6 - 1,8 kgf·m)
∅9,52 mm 30 - 42 (3,0 - 4,2 kgf·m)
Käytä kiinnittämiseen
mutteriavainta.
Käytä kiristämiseen
momenttiavainta.
Kaiverrettu
viiva
KaulusmutteriPuoliliitos
Sisäkierteitetty
puoli
Ulkokierteitetty
puoli
HUOMIO
Ä
l
ä
kirist
ä
mutteria liikaa. Muussa tapauksessa mutteri saattaa
murtua olosuhteista riippuen.
Putkien muotoilu
1. Putkien muotoilu
Muotoile putket ulkoyksikköö
n
kaiverrettua viivaa pitkin.
2. Putkien paikan sovittaminen
Aseta putkien paikkaan, jossa
niiden reunat ovat 85 mm
et
ä
isyydell
ä
kaiverretusta viivasta.
Vinous Epätasaisuus Käyristymä
Kaulusliitäntä
sisäyksikön
puolella
Kaulusliitäntä
ulkoyksikön
puolella
