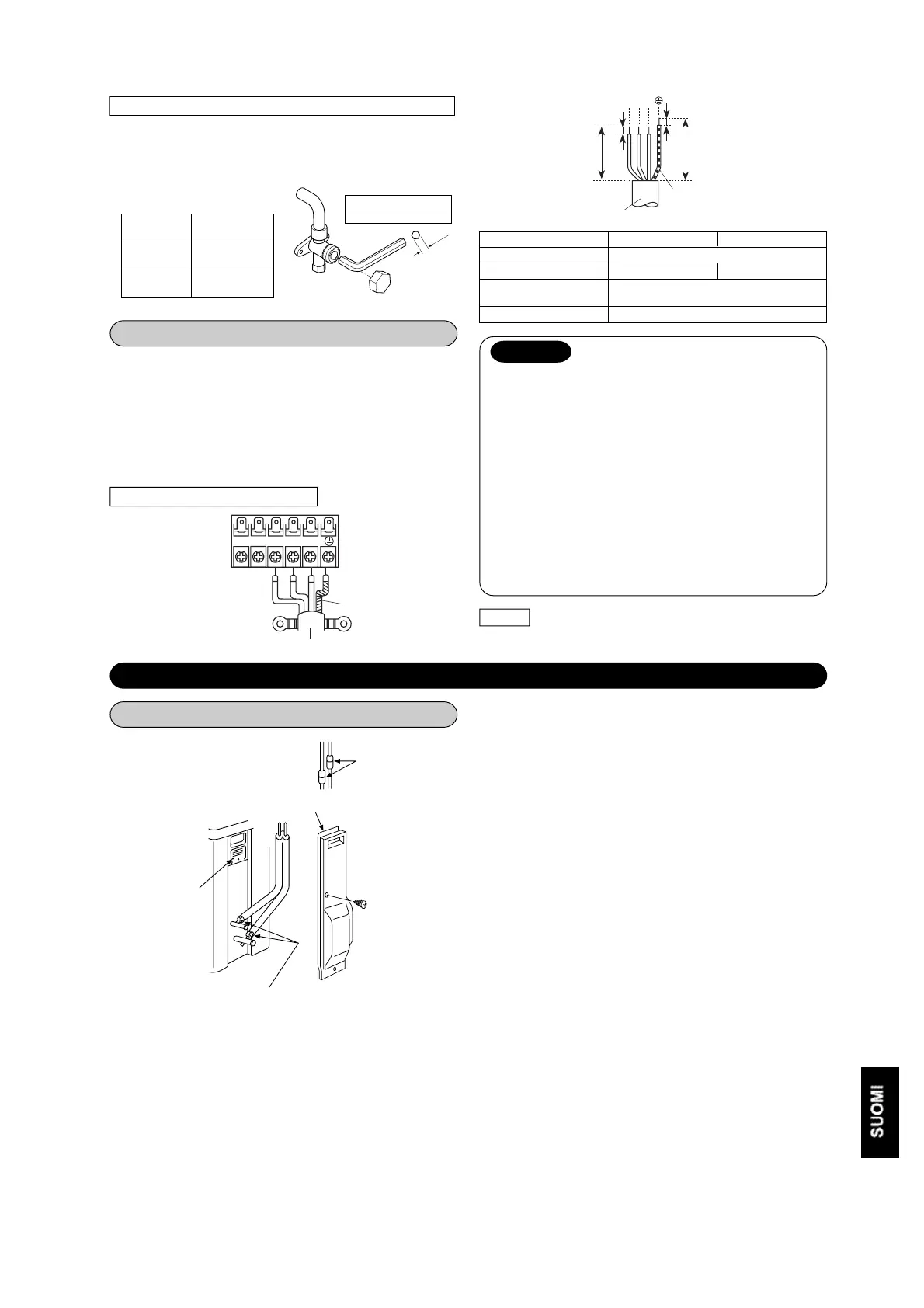

Carrier 38VYX025-R - Johtoliitännät; Muut; Kaasuvuototesti

FIN - 4
mm4
Käytä kiristämiseen
kuusioavainta.
Tiivistetyn venttiilin käsittelyssä huomioitavia seikkoja
• Avaa venttiilin varsi kokonaisuudessaan ulos. Älä kuitenkaan yritä
avata sitä pysäytintä pidemmälle.
• Kiristä venttiilin varren suojus seuraavassa taulukossa
määritettyyn kiristysmomenttiin:
Johtoliitännät
1. Irrota venttiilin kansi ulkoyksiköstä.
2. Liitä liitäntäkaapeli täsmäävällä numerolla merkittyyn liittimeen
sisä- ja ulkoyksikön riviliittimessä.
3. Kun liität liitäntäkaapelin ulkoyksikön liittimeen, tee silmukka sisä-
ja ulkoyksikköjen asennuskaaviossa kuvatulla tavalla veden
ulkoyksikköön pääsemisen estämiseksi.
4. Eristä käyttämättömät johdot (johtimet) ulkoyksikköön mahdollisesti
pääsevästä vedestä. Huolehdi siitä, etteivät ne kosketa sähkö- tai
metalliosia.
Liitäntäkaapelin kuorintapituus
HUOMIO
• Väärät johtoliitännät saattavat aiheuttaa eräiden sähköosien
palamisen.
• Noudata paikallisia sähkömääräyksiä (johdon koko,
johdotusmenetelmä jne.) vetäessäsi johdon sisäyksiköstä
ulkoyksikköön.
• Kaikki johdot on liitettävä tiukasti.
• Ilmastointilaitteen syöttöjohdossa on käytettävä
asennussulaketta (25A).
• Väärin tai epätäydellisesti tehty johdotus voi aiheuttaa tulipalon
tai savua.
• Varaa virtalähde käytettäväksi yksinomaan ilmastointilaitteen
kanssa.
• Tämä tuote voidaan kytkeä verkkovirtaan.
Kytkeminen kiinteään johdotukseen: Kiinteään johdotukseen
on liitettävä kytkin, joka kytkee irti kaikki navat ja jonka
koskettimien ero on v
ähintään 3 mm.
HUOM. : Liitäntäkaapeli
• Johdon tyyppi : Vähintään H07RN-F tai 245 IEC66
Kaasupuoli 30 - 42 N·m
(∅9,52 mm) (3,0 - 4,2 kgf·m)
Nestepuoli 16 - 18 N·m
(∅6,35 mm) (1,6 - 1,8 kgf·m)
Syöttöaukko
9 - 10 N·m
(0,9 - 1,0 kgf·m)
Kaasuvuototesti
Sähköosien kansi
Venttiilin kansi
• Tarkista kaulusmutteriliitännät kaasuvuotojen varalta
kaasuvuodon ilmaisimella tai saippuavedellä.
MUUT
Tarkista sisäyksikön
paikat.
Tarkista ulkoyksikön paikat.
Malli 38VYX025-R 38VYX035-R
Virtalähde 50/60 Hz, 220 –
240 V Yksivaihe
Max. jatkuva virta 8A 11A
Pistorasian ja sulakkeen
25A
nimellisvirta
Virtajohto H07RN-F tai 245 IEC66 (1,5 mm
2
tai enemm
ä
n)
10
L3N
30
10
40
Liitäntäkaapeli
Maajohto
1
2
3
LN
Liitäntäkaapeli
Maajohto
Riviliitin
