Carrier 42HQV025 User Manual

NO
Elektrisk Arbeid
1.Tilførselsspenningen må være den samme som
merkespenningen til apparatet.
2.Apparatet krever en egen kurs som strømtilførsel.
FORSIKTIG
• Dette apparatet kan tilkobles strømnettet på disse to måtene.
(1) Fast tilkobling.
En bryter eller en skillebryter som frakobler alle polene, og
har en kontaktavstand på min. 3 mm må monteres ved
fast installasjon. En godkjent bryter eller skillebryter må
benyttes.
(2) Tilkobling med stikkontakt:
Monter en stikkontakt på strømledningen og plugg denne
inn i støpselet. En godkjent strømkabel og stikkontakt må
benyttes.
MERKNAD
• Utfør kabelarbeidet slik at du har plass til å jobbe med enheten.
Hvordan montere tilkoblingskabelen
Montering av tilkoblingskabelen kan foretas uten å fjerne
frontpanelet.
1.Fjern luftinntaksgrillen.
Løft opp luftinntaksgrillen og trekk den mot deg.
2.Fjern klemmedekselet og kabelklemmen.
3.Før inn tilkoblingskabelen (med riktige ledere) gjennom rørhullet i
veggen.
4.Trekk ut tilkoblingskabelen gjennom kabelsporet på baksiden av
bakpanelet slik at det stikker ut ca 15 cm ut foran.
5.Sett inn tilkoblingskabelen i tilkoblingsblokk og trekk til skruene.
6.Tiltrekkingsmoment : 1,2 N·m (0,12 kgf·m)
7.Sikre tilkoblingskabelen med kabelklemmen.
8.Fest terminaldekselet, bakplatehylsen og luftinntaksgrillen på
innendørsenheten.
FORSIKTIG
• Forsikre deg om at du utfører den elektriske monteringen i
henhold til skjemaet på innsiden av frontpanelet.
• Kontroller lokale forskrifter i tillegg til spesielle instruksjoner
eller begrensninger.
MERKNAD
• Benytt kun flerkordet kabel
• Kabeltype : H07RN-F eller bedre
Hvordan installere luftinntaksgrillen på
innendørsenheten
• Når du monterer luftinntaksgrillen gjør du det motsatte av når du
fjerner den.
MERKNAD
• Kabeltype : Bedre enn H07RN-F eller 245 IEC66

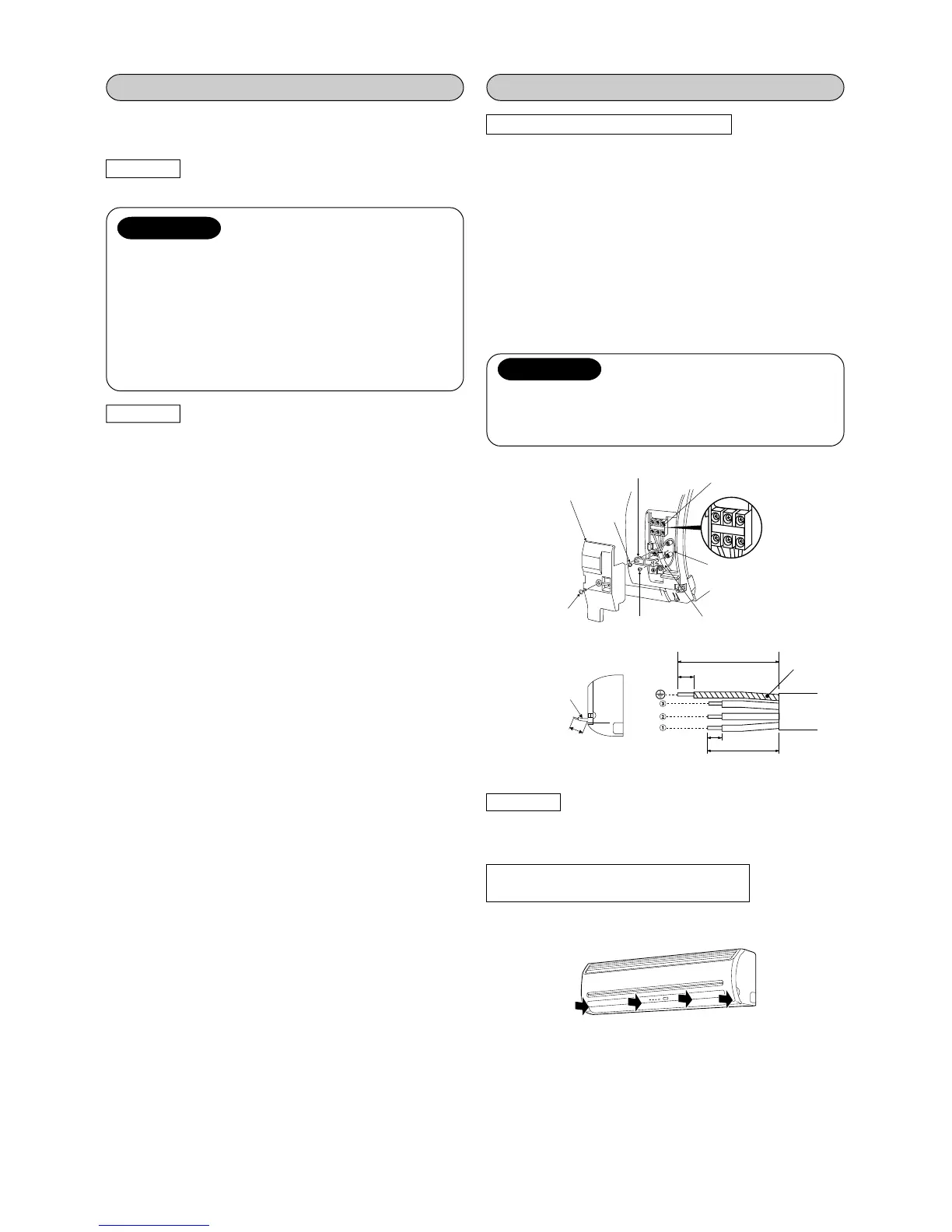

Tilkobling av Ledninger
4
Jording
Tilkoblingskabel
ca 15 cm
Avisoleringslengde på tilkoblingsledningene
Tilkoblingskabel
Skrue
Skrue
Jording
Tilkoblingsblokk
Skrue
Kabelklemme
Terminaldeksel
1
2
3
1
3
2
10 mm
10 mm
50 mm
110 mm
