NO

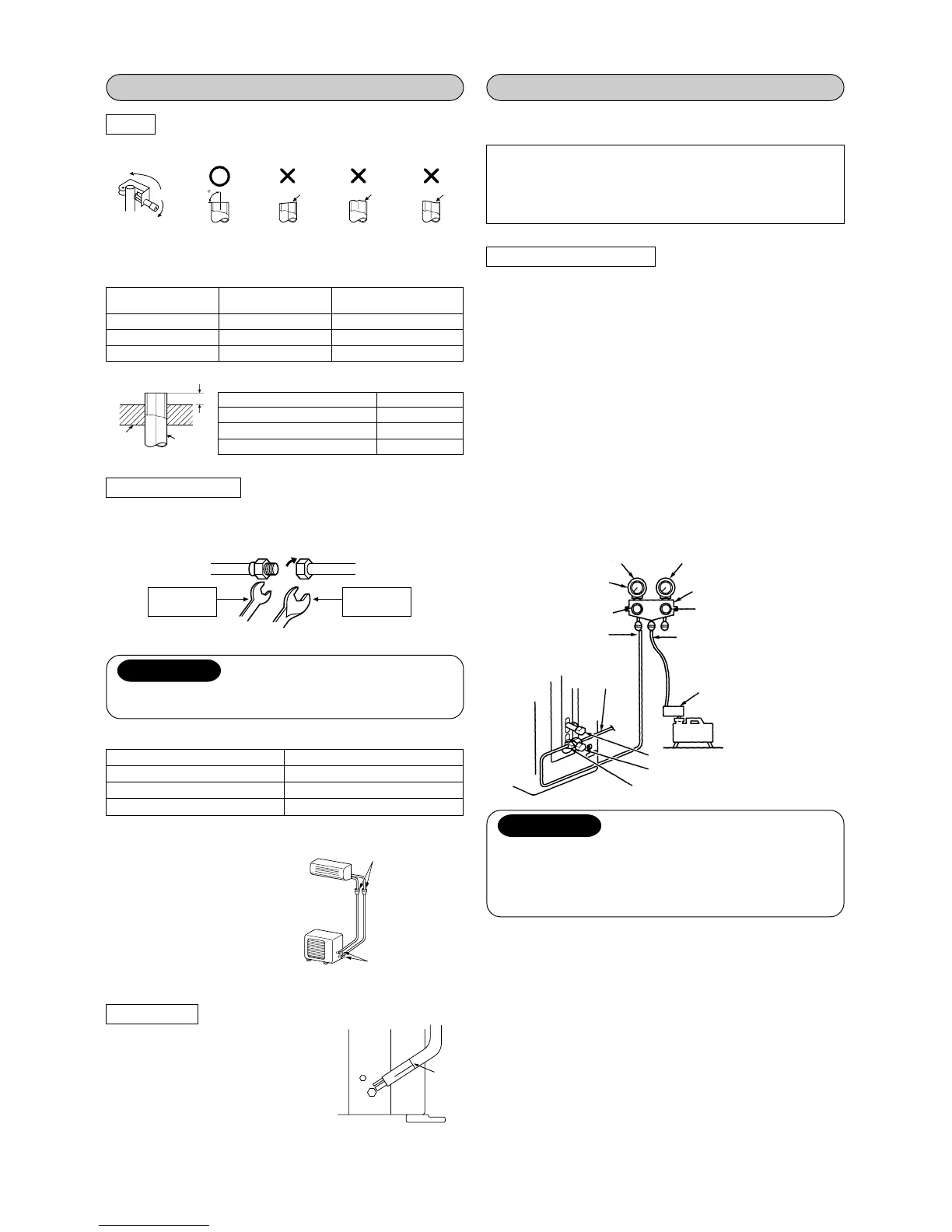

Tilkobling av Kjølerørene Evakuering
Etter at rørene har tilkoblet innendørsenheten, kan du tømme luften
i systemet.
TØMMING AV LUFT
Fjern luften i de tilkoblede rørene og i innendørsenheten ved
hjelp av en vakuumpumpe. Ikke bruke kjøleveske i
utendørsenheten. Se vakuumpumpens brukerveiledning for mer
informasjon.
Trykkmåler
Manifoldventi
–101 kPa
(–76 cmHg)
Håndtak Lavt
Trykkmåler for kjølesystemet
Vakuumpumpe
Håndtak Høyt
(Hold fullt lukket)
Laderør
(Kun for R410A)
Laderør
(Kun for R410A)
Vakuumpumpeadapter
for tilbakeslagsventil
(Kun for R410A)
Trykkventil på gassiden
Servicetilkobling (Ventilkjerne (Justeringspinne))
Trykkventil på veskesiden
Bruke en vakuumpumpe
Benytt en vakuumpumpe med tilbakeslagsventil, slik at olje i
pumpen ikke kommer inne apparatets røropplegg når pumpen
stopper.
(Hvis olje i vakuumpumpen kommer inn i apparatet, som benytter
R410A, kan det oppstå problemer med kjølekretsløpet.)
1.Monter laderøret fra manifoldventilen til serviceåpningen på
gassidens trykkventil.
2.Monter laderøret til porten på vakuumpumpen.
3.Åpen lavtrykksbryteren på målerens manifoldventil.
4.Start vakuumpumpen for å tømme apparatet for luft. Utfør
tømming av luft i ca 15 minutter hvis rørlengden er 20 meter.
(15 min for 20 meter) (forutsatt at vakuumpumpens kapasitet er
27 liter per minutt) Kontroller deretter at trykkmåleren viser
–101 kPa (–76 cmHg).
5.Lukk lavtrykksbryteren på målerens manifoldventil.
6.Åpne ventilspindelen på trykkventilen (begge sider av gass- og
væske).
7.Fjern laderøret fra servicetilkoblingen.
8.Fest toppen på trykkventilen.
FORSIKTIG
• FIRE VIKTIGE PUNKTER Å HUSKE FOR RØRARBEID
(1) Fjern støv og fukt (på innsiden av rørene).
(2) Stram tilkoblingene (mellom rørene og enheten).
(3) Tøm tilkoblingsrørene for luft ved hjelp av en vakuumpumpe.
(4) Kontroller om det er en gasslekkasje (på tilkoblingspunktene).
Bluss
1.Kapp røret med en rørkutter.
2.Sett en flaremutter i røret, og flare røret
• Projeksjonsmargin ved flaring : A (Enhet : mm)
Stiv (clutchtype)
Utvendig diameter R410A verktøy Vanlige verktøy
på kobberrør som benyttes som benyttes
6,35 0 til 0,5 1,0 til 1,5
9,52 0 til 0,5 1,0 til 1,5
12,70 0 til 0,5 1,0 til 1,5
Imp. (vingemutter)
90
Rør
Stans
Stramme tilkobling
Sentrer tilkoblingsrørene og stram flaremutteren så mye som mulig
med fingrene. Stram deretter mutteren med en skift- eller fastnøkkel
som vist på figuren.
Utvendig diameter på kobberrør R410A
6,35 1,5 til 2,0
9,52 1,5 til 2,0
12,70 2,0 til 2,5
A
• Tiltrekkingsmoment for flarerørtilkoblinger
Driftstrykket på R410A er høyere
enn det R22 har (ca 1,6 ganger
høyere). Det er derfor nødvendig
å stramme tilkoblingsseksjonene
på flarerøret (som kobler
sammen inne- og
utendørsenhetene) med
spesifisert moment. Feil tilkobling
kan føre til en gasslekkasje, men
også til skade på kjølesystemet.
(Enhet : N·m)
Utvendig diameter på kobberrør Tiltrekkingsmoment
∅6,35 mm 16 til 18 (1,6 til 1,8 kgf·m)
∅9,52 mm 30 til 42 (3,0 til 4,2 kgf·m)
∅12,70 mm 50 til 62 (5,0 til 6,2 kgf·m)
Bruk en skiftnøkkel til å sikre. Bruk en fastnøkkel til å trekke til.
Flare på
innendørsenhetens
side
Flare på
utendørsenhetens
side
Merket
linje
FlaremutterHalvunion
Innvendig
gjenget side
Utvendig
gjenget side
FORSIKTIG
• Ikke bruk for mye kraft. Dette for å unngå at mutteren sprekker,
avhengig av miljøet.
Tilpasse rør
1.Hvordan tilpasse rørene
Tilpass rørene langs den merkede linjen
på utendørsenheten.
2.Hvordan tilpasse rørenes plassering
Plasser endene på rørene på riktig sted
med 85 mm avstand fra den merkede
linjen.
Ujevn Røff Vridd
Tilkoblingsrør
7
