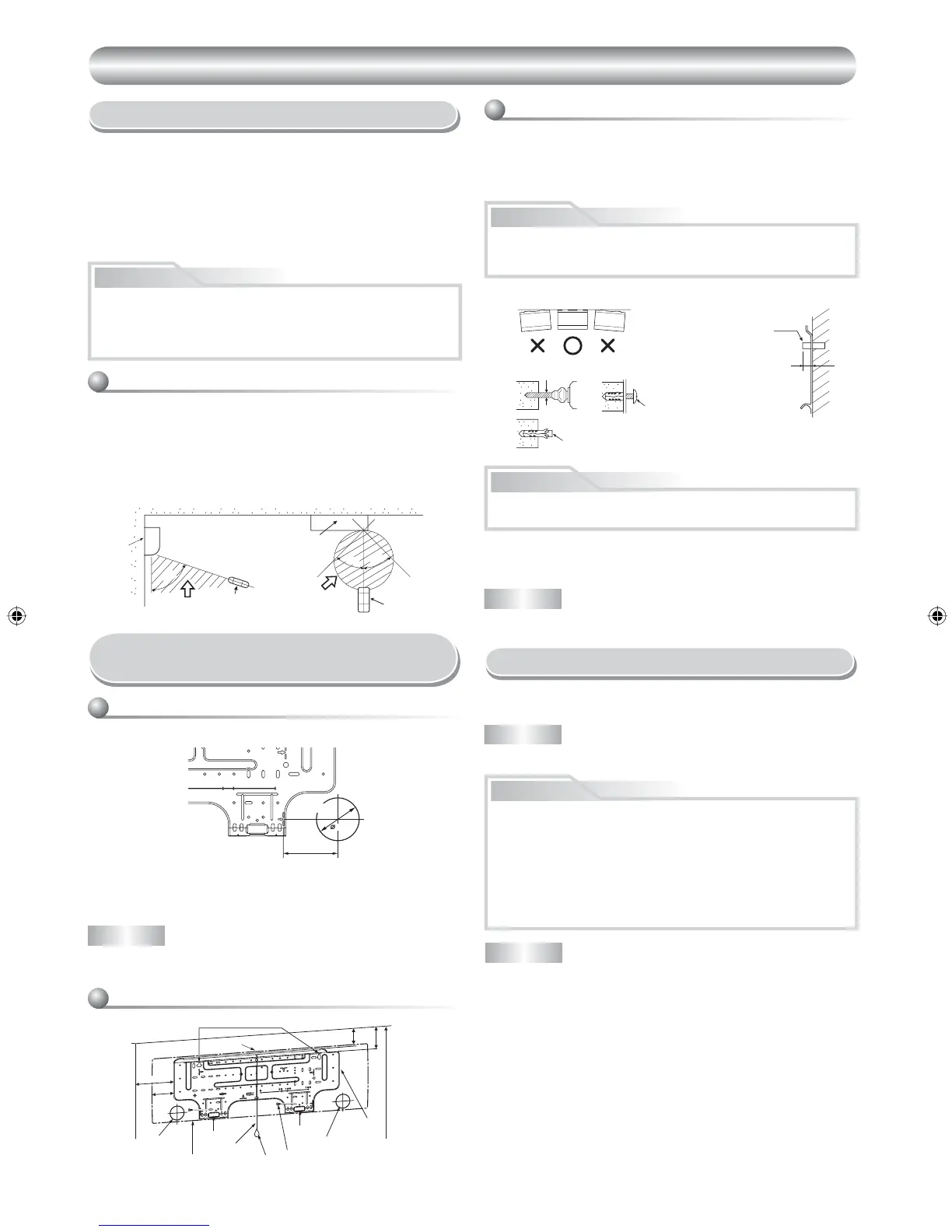

Installation plate
(Keep horizontal direction.)
Projection
15 mm or less
Anchor bolt
Clip anchor
(local parts)
5 mm dia. hole
Mounting screw
Ø4 x 25 R
7
Asennuslevy
(Pidä levy vaakasuorassa.)
Reikä halk. 5 mm
Kierteitetty kiinnike
(paikalliset osat)
Asennusruuvi
Ø4 x 25R
Ankkuripultti
Ulkonema korkeintaan
15 mm
SISÄYKSIKKÖ
Asennuspaikka
Kaukosäädin
• Kaukosäädin on sijoitettava paikkaan, jossa sen ja sisäyksikön välissä ei
ole esim. verhoa tai muuta signaalin estävää estettä
• Älä asenna kaukosäädintä paikkaan, jossa se altistuu suoralle
auringonvalolle tai on lämpölähteen, kuten lieden, läheisyydessä.
• Pidä kaukosäädin vähintään yhden metrin päässä TVvastaanottimesta tai
stereolaitteistosta. (Tämä on tarpeen kuvan häiriöiden ja kohinahäiriöiden
estämiseksi.)
• Kaukosäätimen sijainti tulisi määrittää alla olevan kaavion mukaisesti.
Aukon tekeminen ja asennuslevyn
kiinnittäminen
HUOM.
• Kun aukko tehdään seinään, jossa on metallisäleikkö, rautalankasäleikkö tai
metallilevy, on käytettävä erikseen hankittavaa putken aukon reunarengasta.
Aukon tekeminen
Kun kylmänesteputket asennetaan takaapäin
Asennuslevyn kiinnittäminen
Kun asennuslevy kiinnitetään suoraan seinään
1. Ruuvaa asennuslevy ylä- ja alaosastaan tiukasti seinään kiinni sisäyksikön
asentamista varten.
2. Jos asennuslevy kiinnitetään ankkuripulteilla betoniseinään, laita
ankkuripultit alla olevassa kuvassa näkyviin reikiin.
3. Kiinnitä asennuslevy seinään vaakasuoraan.
1.
Kun olet määrittänyt putken aukon paikan asennuslevyyn (
A
), poraa
putken aukko (halk.Ø65 mm) hieman alaviistoon ulospäin.
• Sisäyksikön ympärille on asennuspaikassa jäätävä tarpeeksi vapaata tilaa
asennuskaaviossa esitetyllä tavalla
• Asennuspaikassa ei saa olla esteitä ilmanottoaukon ja ilman
ulostuloaukon läheisyydessä
• Asennuspaikan on mahdollistettava ulkoyksikköön menevien putkien
helppo asennus
• Asennuspaikan on mahdollistettava etupaneelin avaaminen
• Sisäyksikkö on asennettava siten, että sen yläosa tulee vähintään kahden
metrin korkeudelle. Esineiden laittamista sisäyksikön päälle on vältettävä.
HUOMIO
54 °
4
5°
5
7
°
(Näkymä sivulta) (Näkymä ylhäältä)
Sisäyksikkö
Toimintasäde
Kaukosäädin
Kaukosäädin
Toimintasäde
Sisäyksikkö
65 mm
100 mm
80 100 180
Putken aukon keskiosa
on nuolen yläpuolella.
Putken aukko
HUOMIO
Sähkötyöt
1. Käyttöjännitteen on vastattava ilmastointilaitteen nimellisjännitettä.
2. Varaa virtalähde käytettäväksi yksinomaan ilmastointilaitteen kanssa.
HUOM.
• Johdon tyyppi : Vähintään H07RN-F tai 245 IEC66
• Tiili- tai betoniseinään tai vastaavaan on tehtävä halkaisijaltaan n. 5 mm:n
reikiä.
• Laita reikiin kierteitetyt kiinnikkeet asennusruuveja (no.7) varten.
HUOM.
•
Kiinnitä asennuslevyn neljä nurkkaa ja alaosa seinään 4-6 asennusruuvilla.
HUOMIO
A
D
B
C
1
7
Ankkuripulttien reiät
Koukku
Koukku
Koukku
Putken aukko
Putken aukko
Asennuslevy
Asennusruuvi
Paino
Sisäyksikkö
Lanka
Vähintään 2 m lattiasta
HUOM.
• Johdotukset kannattaa tehdä niin, että johtokapasiteettia jää reilusti.
HUOMIO
• Sisäyksikön langattoman vastaanottimen altistumista suoralle
auringonvalolle on vältettävä.
• Sisäyksikön mikroprosessori ei saa olla liian lähellä radiotaajuisen
kohinan lähteitä.
(Tarkemmat tiedot omistajan oppaassa.)
Kun kiinnität asennuslevyn seinään asennusruuvilla, älä käytä
ankkuripultin reikiä. Muussa tapauksessa sisäyksikkö voi pudota ja
aiheuttaa henkilövahinkoja ja/tai aineellisia vahinkoja.
Jos yksikköä ei asenneta tukevasti, se voi pudota ja aiheuttaa
henkilövahinkoja ja/tai aineellisia vahinkoja.
• Laite voidaan kytkeä jakeluverkkoon toisella seuraavista tavoista.
(1) Kytkeminen kiinteään johdotukseen:
Kiinteään johdotukseen on liitettävä kytkin tai virrankatkaisin, joka
kytkee irti kaikki navat ja jonka koskettimien ero on vähintään 3
mm. Käytetyn virrankatkaisimen tai kytkimen on oltava hyväksytty.
(2) Kytkeminen vahvavirtapistokkeella:
Kiinnitä virtajohtoon vahvavirtapistoke ja kytke se seinäpistorasiaan.
Käytettyjen virtajohdon ja pistokkeen on oltava hyväksyttyjä.
170
85
62
82,5
