il
improper adjustment, alteration, service,
maintenance, or installation can cause serious
injury or death.
Read and follow instructions and precautions in
User's information Manual provided with this
furnace. Installation and service must be performed
by a qualified service agency or the gas supplier.
Une r6glage, une modification, un reparation, un
enretien ou une installation incorrect puet entra_ner
des blessures graves ou la mort.
Suivre les instructions et les consignes qui figurent
dans la notice d'utilisation qui accompagne ce
g6n6rateur flair chaud. L'installation et rentretien
doivent _tre effectur6s par un r6parateur qualifi6
ou par le fournisseur de gaz.
Check entire gas assembly for leaks after lighting
this appliance,
V6rifier tous les 616merits _ gaz pour rechercher
les fuites apr_s avoir allure6 cet appareiL
INSTALLATION
1.This furnace must be installed in accordance with the
manufacturer's instructions and local codes. In the absence
of local codes, follow the National Fuel Gas Code ANSI
Z223.1 / NFPA54 or CSAB-149. 1 Gas Installation Code.
Cefoumaise& air chauddolt 6ireinstaU6conform6ment
aux instructionsdu fabricantetauxcodes bcaux. En
I'absencede ces demiers,la norme.ANSIZ223.1/NFPA54
intitul6eNationalFuelGas Codeou lescoded'instaUation
CSAB149.1.
2. This fumace must be installed so there are provisions for
combustion and ventilation air. See manufacturer's
installation information provided with this appliance.
Ce foumaise _ air chaud dolt 6tre instaU6de maniere
ce quilyait ait suffisamment d'air de ventilation et
combustion. Consulter les instructions d'installation du
fabricant foumies avec cet apparel.
OPERATION_
This furnace isequipped with manual reset limit
switch(es) in bumer compartmentto protect against
overheat conditionsthat can resultfrom inadequate
combustion air supplyor blockedvent conditions.
1. Do notbypass limit switches.
2. If a limitopens, call a quallifiedservicemanto correct
the conditionand reset limit switch.
MINIMUMINCHES CLEARANCE TO COMBUSTIBLECONSTRUCTION
DISTANCEMINIMALE EN POUCESAUX CONSTRUCTIONSCOMBUSTIBLES
This forced air furnace is equipped for use with
natural gas at altitudes0-10,000 fc(0-3,050m).
An accessory kit, supplied by the
manufacturer,shall be used toconvert to propane
gas use or may be required for some natural gas
applicatbns.
This furnace is fur indoor installation in a
building constructed on site.
This furnacemay be installedon combustible
1leeringin alcove or closet at minimum clearance
as indicated by the diagram from combustible
material.
Thisfurnace may be usedwith aType B-1 Vent
and may be vented in common with other gas
fired appliances.
Cettefoumaise a air puls6 est 6quil_e
pour utiIisation avec gaz natural et altitudes
comprises entre 0.,3,050m(0-10,000 pi).
Utiliser one trousse de conversion, foumie par
le fabricant, pour passer au gaz propane ou pour
certaines installationsau gaz natural.
Cettefuumaise est pr6vue pour 6be
instaHeedans un b&timent construitsur piece.
Cettefuumaise peut _tre instam6esur
planchercombustibledansune alcSveou
darts un garde-robe en raspectantle minimum
d'espaca libra des mat6riaux combustibles,tel
qu'indiqu6 sur le diagramme.
Cettefuumaise peut 6tre utiliseeavec un
conduitd'6vacuation de TypeB-t ou connest6e
au conduit ommun d 'autres appareils _ gaz.
This furnace is approved for UPFLOW, DOWNFLOW, and
HORIZONTAL installations.
Cette foumaise est approuv6e pour I'installation HORIZONTALE
etla drculation d 'airVERS LE HAUT etVERS LE BAS.
Clearance arrows Les fl6ches de degagement
do not change with ne change pas avec
furnace orientation. I'orientation de la fournaise
Pour conduit d'evacuation de 3
MINIMUMINCHESCLEARANCETOCOMBUSTIBLECONSTRUCTION
DOWNFLOWPOSITIONS:
1- Installationon non-combustiblefloors only.
ForInstallationon combustible flooring only when installed on special base, Part No. KGASB0201ALL or
NAHA01101SB,Col Assembly, PartNo. CAR, CAP, CNPV, CNRV, WENC erWTNC.
O I8 inchesfrontdearanca required for alcove.
-k Indicatessupply or retum sideswhen fumace isin the honzeetalposition. Line contactonly permissible
between linesformed by intersectionsof theTop and two Sides of the fumaca jacket, and buildingjoists,
studsor framing.
DI_GAGEMENTMINIMUMEN POUCESAVEC I_LEMENTS
DE CONSTRUCTION COMBUSTIBLES
POURLA POSiTiONCOUP,ANTDESCENDANT:
1" Pour I/nstallationsur plancher non combustible seulement.
Pour I'instaUationsur un planchercombustible seuiement quand on utlise la base sp6ciale, pi&:e
no KGASB0201ALLou NAHA01101SB, I'ensemb_seq3entin,piece no CAR, CAP, CNPV, CNRV,
WENC ou VVTNC,ou le carterde serpentin.
O Dans onealoSve,on doit maintenir un d6gagement &I'avantde 18 po (450ram).
•k La poistion indiqu6e conceme le c8t6 d'entr6e ou de retour quand mafoumaise est dans la
position horizontale.
Le contact West permisqu'entre les lignes form6es par les intersectionsdu dessus et des
deux cStesde le cherdsede la fuumaise et lessolives,montant sous cadrede charpente.
335137-101 REV. A
A08471

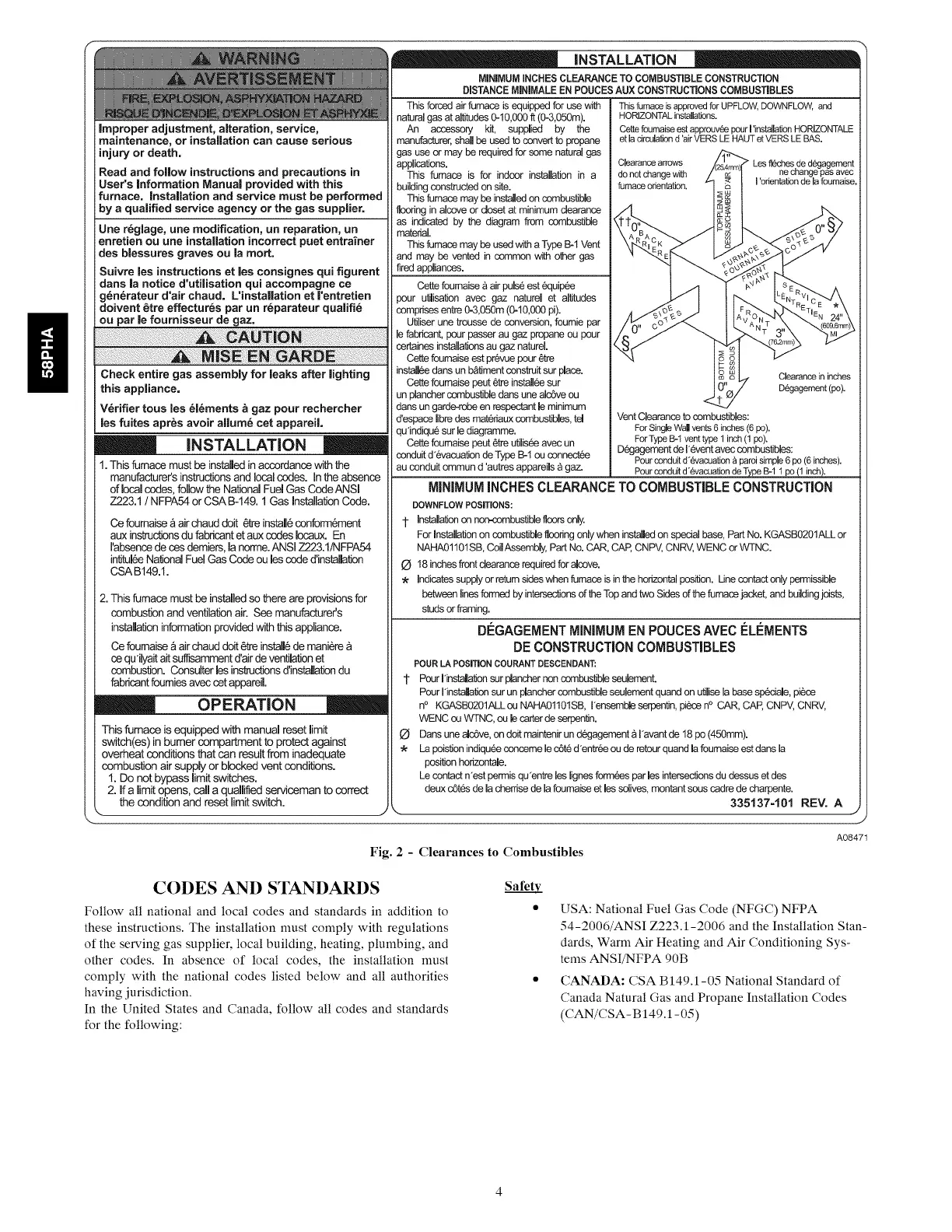

Fig. 2 - Clearances to Combustibles
CODES AND STANDARDS
Follow all national and local codes and standards in addition to
these instructions. The installation nmst comply with regulations
of the serving gas supplier, local building, heating, plumbing, and
other codes. In absence of local codes, the installation must
comply with the national codes listed below and all authorities
having jurisdiction.
In the United States and Canada, follow all codes and standards
for the following:
Safety
USA: National Fuel Gas Code (NFGC) NFPA
54-2006/ANSI Z223.1-2006 and the Installation Stan-
dards, Warm Air Heating and Air Conditioning Sys-
tems ANSI/NFPA 90B
CANADA: CSA B149.1-05 National Standard of
Canada Natural Gas and Propane Installation Codes
(CAN/CSA-BI49.1-05)
