51CARSON Nitro Buggy CNB 204016
D

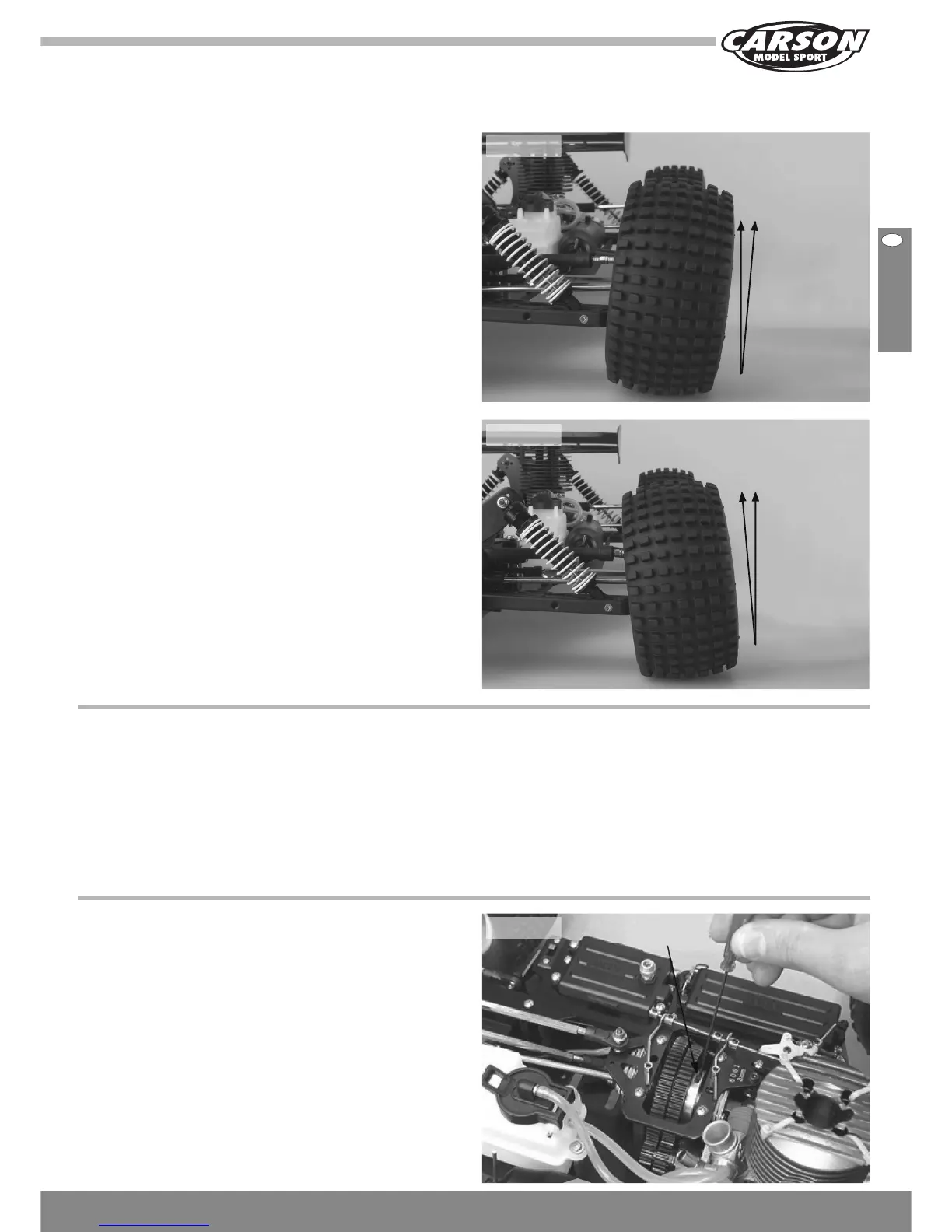

Bild 28
Bild 29
k. Einstellung des Sturzes
Der Sturz bezeichnet den Winkel, den das Rad zur Senkrechten
hat (bzw. die Bodenfreiheit des Reifens zum Boden). Reifen, die
exakt senkrecht zum Boden stehen, haben einen Sturz von 0°.
Ist das Rad oben nach außen geneigt, ist der Sturz positiv und
negativ bei Neigung oben nach innen.
Empfohlene Grundeinstellungen:
Für ebenerdiges Gelände die Vorder- und Hinterreifen auf 0°
einstellen. Für hügeliges Gelände die Vorderräder auf 1° und die
Hinterräder auf 2° einstellen.
Den Sturz verändert man, in dem man die oberen Gewinde-
stangen entweder nach innen oder außen dreht.
Sturz negativ
Sturz positiv
l. Einstellung des Schaltpunktes
Der Schaltpunkt ist werkseitig eingestellt, jedoch ist es mög-
lich, diese Einstellung speziell auf Ihren individuellen Fahrstil
abzustimmen.
Der Schaltpunkt ist der Punkt, an dem das 2-Gang-Getriebe
vom ersten in den zweiten Gang schaltet.
Den Schaltpunkt stellen Sie ein, indem Sie die kleine Maden-
schraube mit einem 1,5 mm Inbusschlüssel in das 2-Gang-
Kupplungsgehäuse aus Aluminium drehen.
Dreht man die Madenschraube im Uhrzeigersinn, schaltet
man bei höherer Geschwindigkeit (später) und dreht man sie
entgegen dem Uhrzeigersinn, schaltet man bei niedrigerer
Geschwindigkeit (früher).
Das 2-Gang-Schaltgetriebe ist werkseitig eingestellt. Für die
ersten Fahrversuche sind keine weiteren Einstellungen nötig.
Für eine spätere Feineinstellung des 2-Gang-Schaltgetriebes,
ist die kleine Madenschraube im 2-Gang-Kupplungsgehäuse
verantwortlich.
Heben Sie Ihr Modell vom Boden und drehen Sie langsam am
größeren Hauptzahnrad (1. Gang), bis Sie die kleine Maden-
schraube durch die Öffnung im 2-Gang-Kupplungsgehäuse
sehen können. Jetzt stellen Sie die Madenschraube unter
Verwendung eines 1,5 mm Inbusschlüssels ein.
Möchten Sie bei einer höheren Geschwindigkeit schalten,
drehen Sie die Madenschraube eine Achtelumdrehung im
Uhrzeigersinn. Soll bei einer niedrigeren Geschwindigkeit
geschaltet werden, drehen Sie die Madenschraube eine
Achtelumdrehung entgegen dem Uhrzeigersinn.
Bild 30
Madenschraube
justieren
