ENSAMBLAJE
—
BASE
Es ALTAMENTE recomendado que dos personas realicen la instalación de este
producto. Para ensamblar, siga los pasos que se describen a continuación:

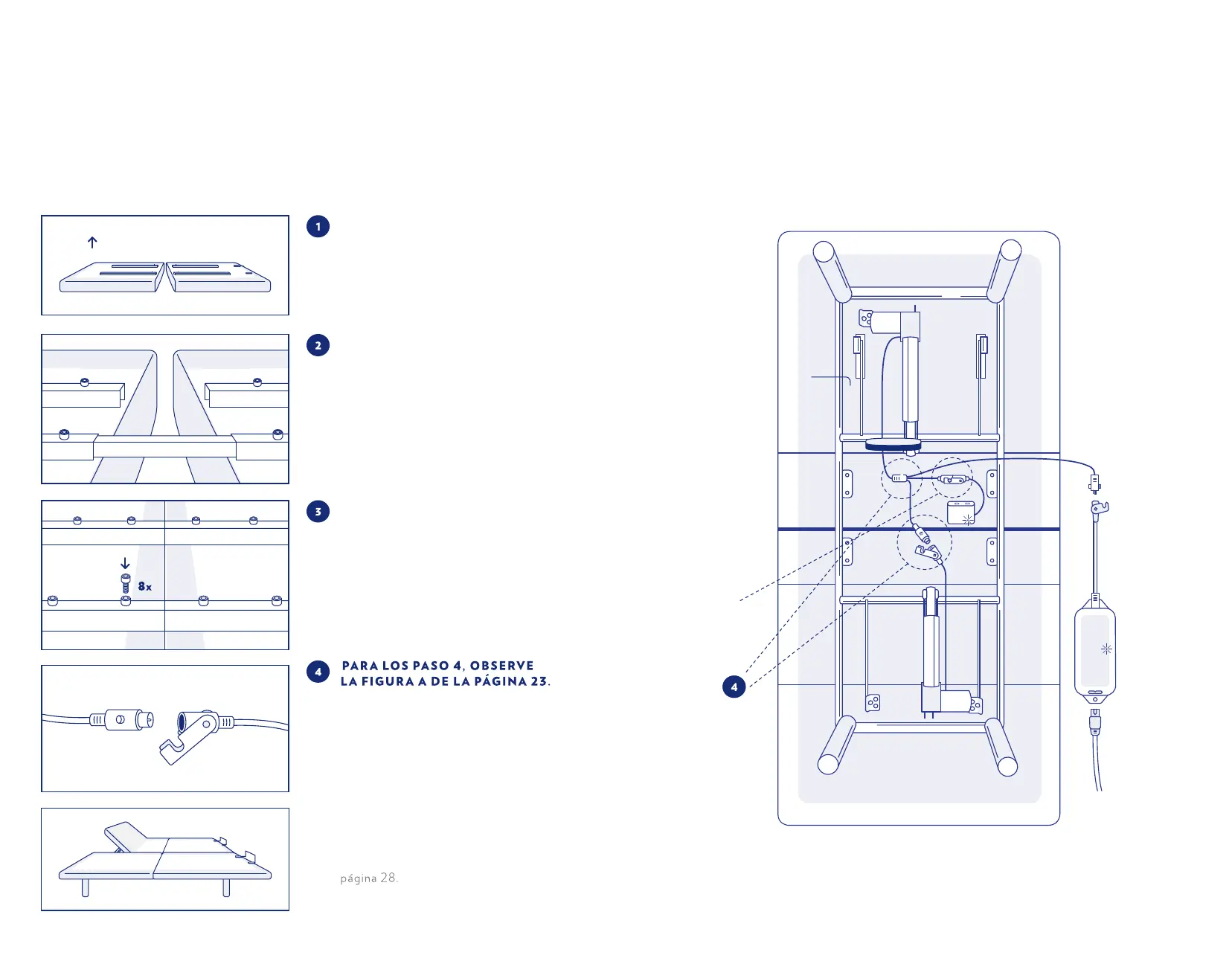

Levante con cuidado ambas partes de
la base para sacarlas del cartón de
embalaje, manteniendo abajo la parte
superior de la unidad. Retire el envolto-
rio plástico de la parte inferior para
tener acceso a las bases.
Conecte el cable de conexión del
motor para la zona de pies al cable
de conexión del motor para la zona
de cabeza
.
NOTA: Los motores para las zonas
de cabeza y pies están rotulados en
el motor respectivo.
Al armar una cama Split Cal King o
dos camas dobles XL para formar una
King, remítase a las instrucciones en la
ESTE L ADO PAR A ARRIBA
Inserte las varillas conectoras en una de
las partes de la base y luego deslice la
otra parte de la base sobre las varillas
conectoras como se muestra.
Asegure las partes de la base entre
sí utilizando los ocho pernos hexago-
nales (cuatro pernos hexagonales para
cada varilla conectora) ajustándolos
con la mano y luego ajustand
1
⁄
4
de
vuelta más, ya que si se los ajusta
demasiado se puede dañar el marco
o la varilla conectora.
ENSAMBLAJE
—
BASE
Figura A
Consulte el diagrama cuando ensamble la cama ajustable.
NOTA: Asegúrese de que los cable conectados a la alimentación estén enrutados
DEBAJO del marco de metal principal y mecanismo de elevación. El enrutamiento
de cables por encima del marco de metal podría causar daños a la base, lo cual
anularía la garantía.
Cable de
Control
del motor
Motor a Cable
de CC
Cable de
Alimentación
de CC
Alimentación
Al toma
de CA
Cables de
Conexión
del Motor
para las
Zonas de
Pies y
Cabezas
