ASSEMBLAGE
—
BASE ASSEMBLAGE
—
BASE
Figure A
Il est FORTEMENT recommandé qu’il y ait deux personnes pour installer
ce produit. Pour l’assemblage, procéder ainsi:

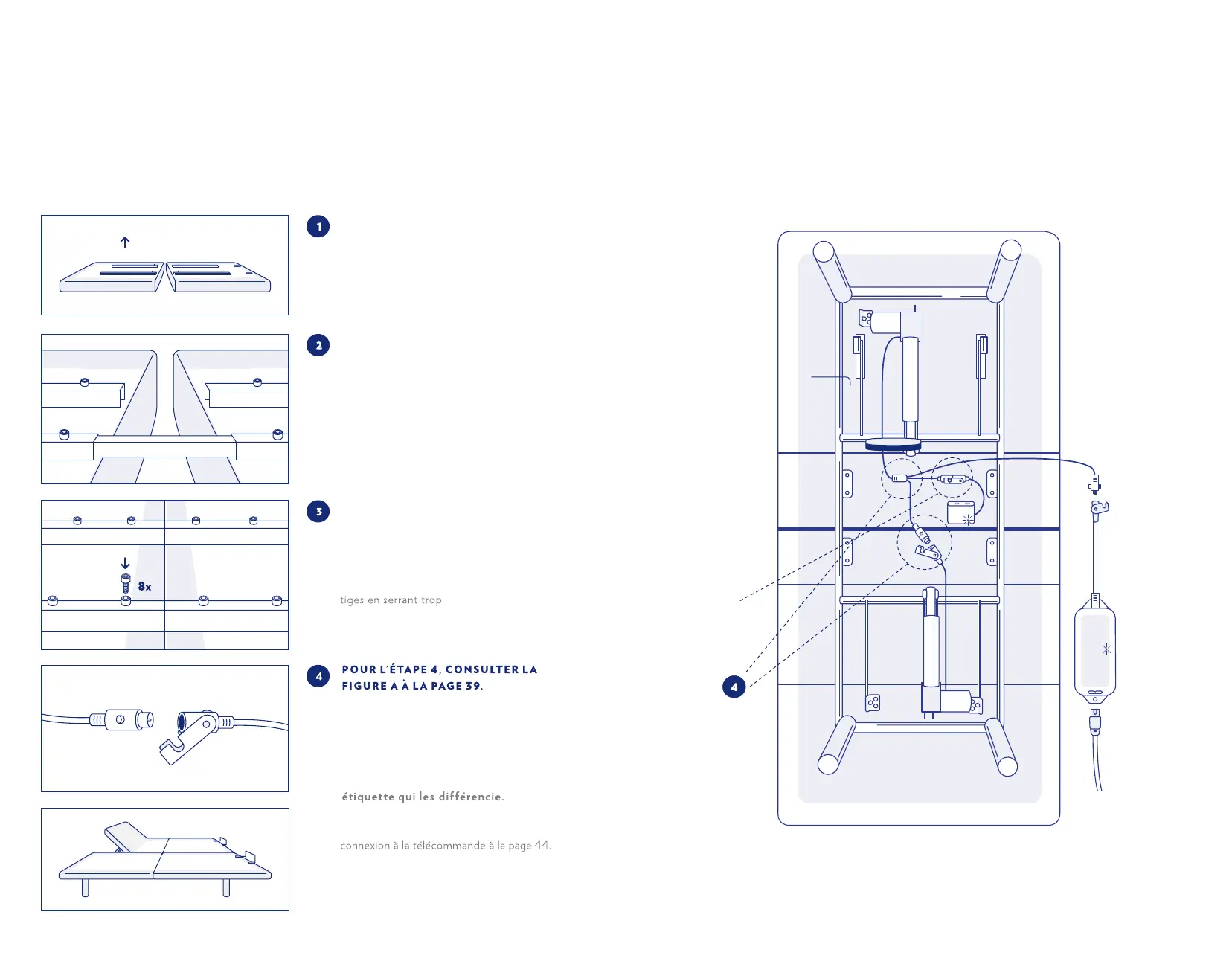

Consulter le schéma pour assembler le lit réglable.
Sortir délicatement de l’emballage les
deux parties de la base en maintenant la
partie supérieure orientée vers le bas.
Retirer l’emballage de plastique par le bas.
Brancher le câble de connexion du
moteur du pied de lit au câble de
connexion du moteur de la tête de lit.
REMARQUE: Les moteurs pour la
tête et le pied de lit portent une
REMARQUE: S’assurer que le fil connecté à l’alimentation passe SOUS le cadre métallique
principal et le mécanisme de levage. S’il passe au-dessus du cadre métallique, la base
pourrait être endommagée, ce qui pourrait annuler la garantie.
Moteur-
câble c.c.
Cordon
d’alimentation
c.c.
Bloc
d’alimentation
Vers prise
secteur
Câbles de
connexion
des moteurs
du pied et
de la tête
de lit
Pour l’installation grand lit formé de deux
lits simples, consulter les instructions de
VERS LE HAUT
Insérer les tiges de raccordement dans
l’une des parties de la base, puis glisser
l’autre partie sur les tiges de raccorde-
ment, comme dans l’illustration.
Fixer ensemble les deux parties de la base
au moyen des huit boulons à tête
hexagonale (quatre boulons sur chacune
des tiges), en serrant les boulons à la main
puis en faisant de tour supplémentaire
afin d’éviter d’endommager la base ou les
Câble de
connexion
moteur-
commande
3938
