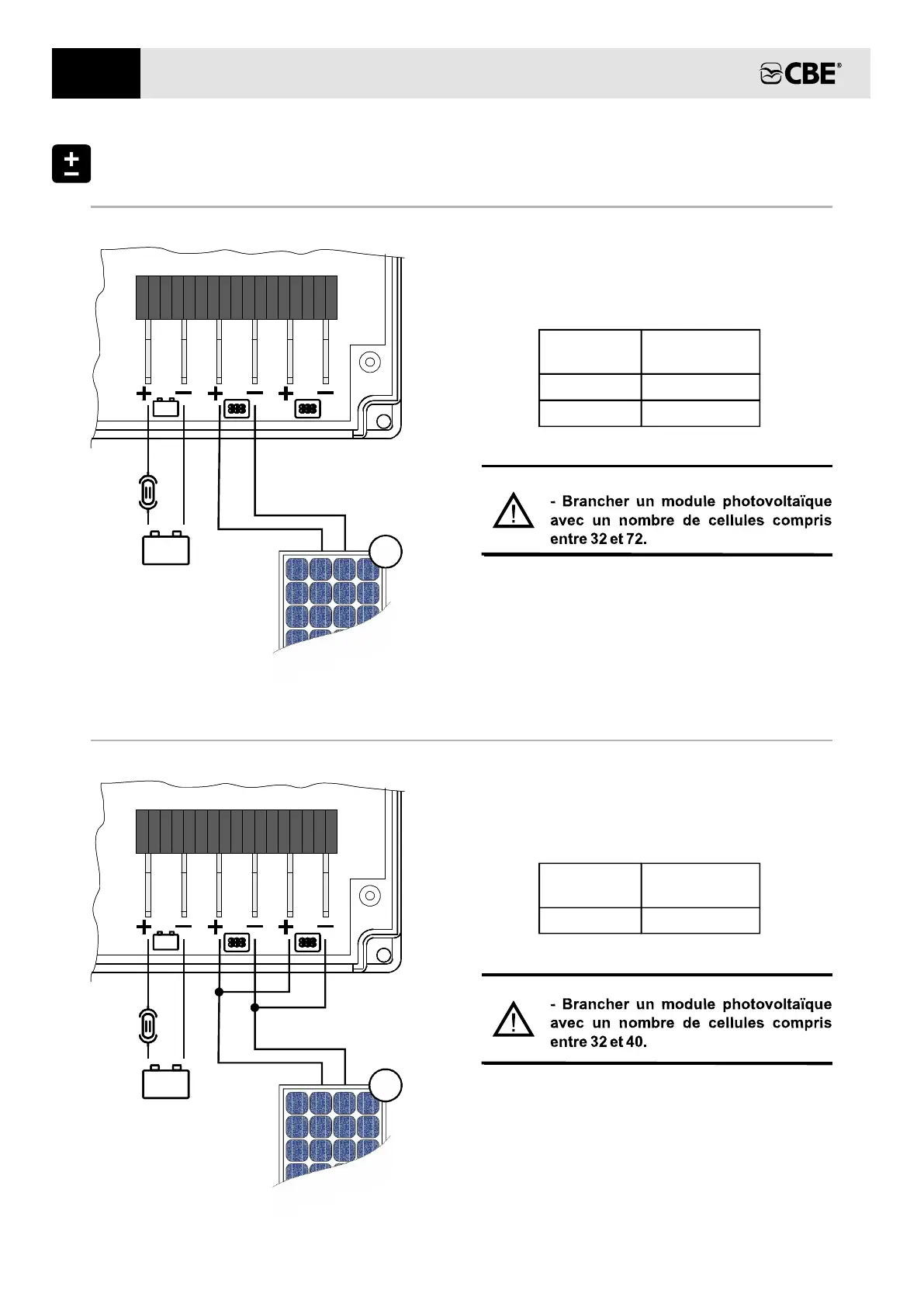

EXEMPLES BRANCHEMENTS MODULES PHOTOVOLTAÏQUES
12V
12V
EXEMPLE 1
12V
12V
Connexion d'un seul module photovoltaïque:
A
N° CELLULES
MODULE
“A” ≤ 40
“A” > 40
PUISSANCE
APPLIQUÉE
max 175W
max 350W
12V
12V
12V
12V
Connexion d'un seul module photovoltaïque :
EXEMPLE 2
A
N° CELLULES
MODULE
“A” ≤ 40
PUISSANCE
APPLIQUÉE
max 300W
