7
un errato settaggio della linea di carica può danneggiare la batteria stessa!
Selettore in posizione “A”
Max 14,1V
Max 14,4V
Max 14,7V
1h
4h
2h
13,5V
13,8V
13,8V
Selettore in posizione “B”
Selettore in posizione “C”
La posizione del selettore deve essere impostata
in funzione delle tensioni di carica più adatte al
tipo di batteria installata.
Nella maggior parte dei casi il selettore può essere
impostato in posizione per batterie al piombo-
liquido, in posizione per batterie al piombo-gel, in
posizione per batterie AGM
«A»
«B»
«C» «Li» e in posizione
per le batterie al litio.
1 2 3
Max 14,6V
max 1h
13,8V
Selettore in posizione “Li”
Soglia limite
Linea «A» Linea «B» Linea «C» Linea «Li»
3
2
1
3
2
1
3
2
1
3
2
1
INFORMAZIONI GENERALI
Dispone di un sistema MPPT (Maximum Power Point
Tracker) che gli consente di prelevare in ogni
situazione la massima potenza erogabile dal modulo
fotovoltaico.
Il regolatore di carica PRM350 è in grado di caricare
batterie al piombo (liquido, gel e AGM) e Litio a 12V
in modo automatico controllando e limitando
l’energia fornita dai moduli fotovoltaici collegati.
Il PRM350 è adatto per il funzionamento con moduli
fotovoltaici da 32 a 72 celle fino ad una potenza
massima di 350W.
Per una resa ottimale del dispositivo si consiglia il
collegamento di moduli fotovoltaici con un numero di
celle superiore a 36, indipendentemente dalla
tipologia di installazione scelta (vedi paragrafo
"COLLEGAMENTI").
Fase 2: Absorption - Completamento della carica
della batteria con tensione di fine carica
costante per il tempo definito dalla linea di
carica con progressiva riduzione della cor-
rente.
Fase 1: Bulk - carica della batteria con la massima
corrente fino al raggiungimento della
tensione di fine carica.
Sistema di ricarica automatico a 3 fasi
NB: Il fine carica è raggiunto solo se la
batteria è efficiente.
Fase 3: Float - Carica di mantenimento a tensione
costante. Un elevato assorbimento dalla
batteria comporta la ripartenza dalla fase
Bulk.
REGOLATORE SOLARE “PRM350”
IT

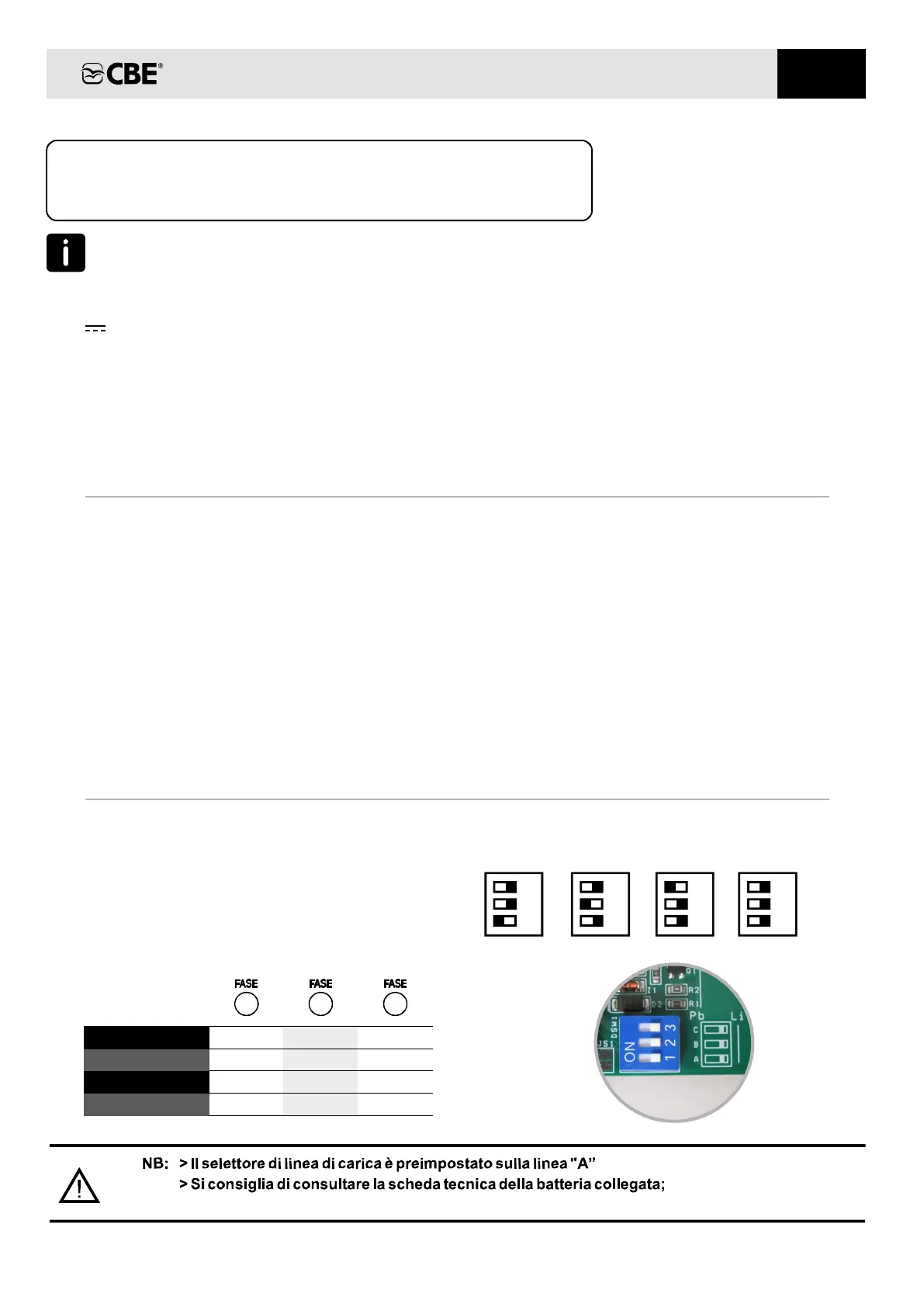

SELETTORE TIPO BATTERIA COLLEGATA
