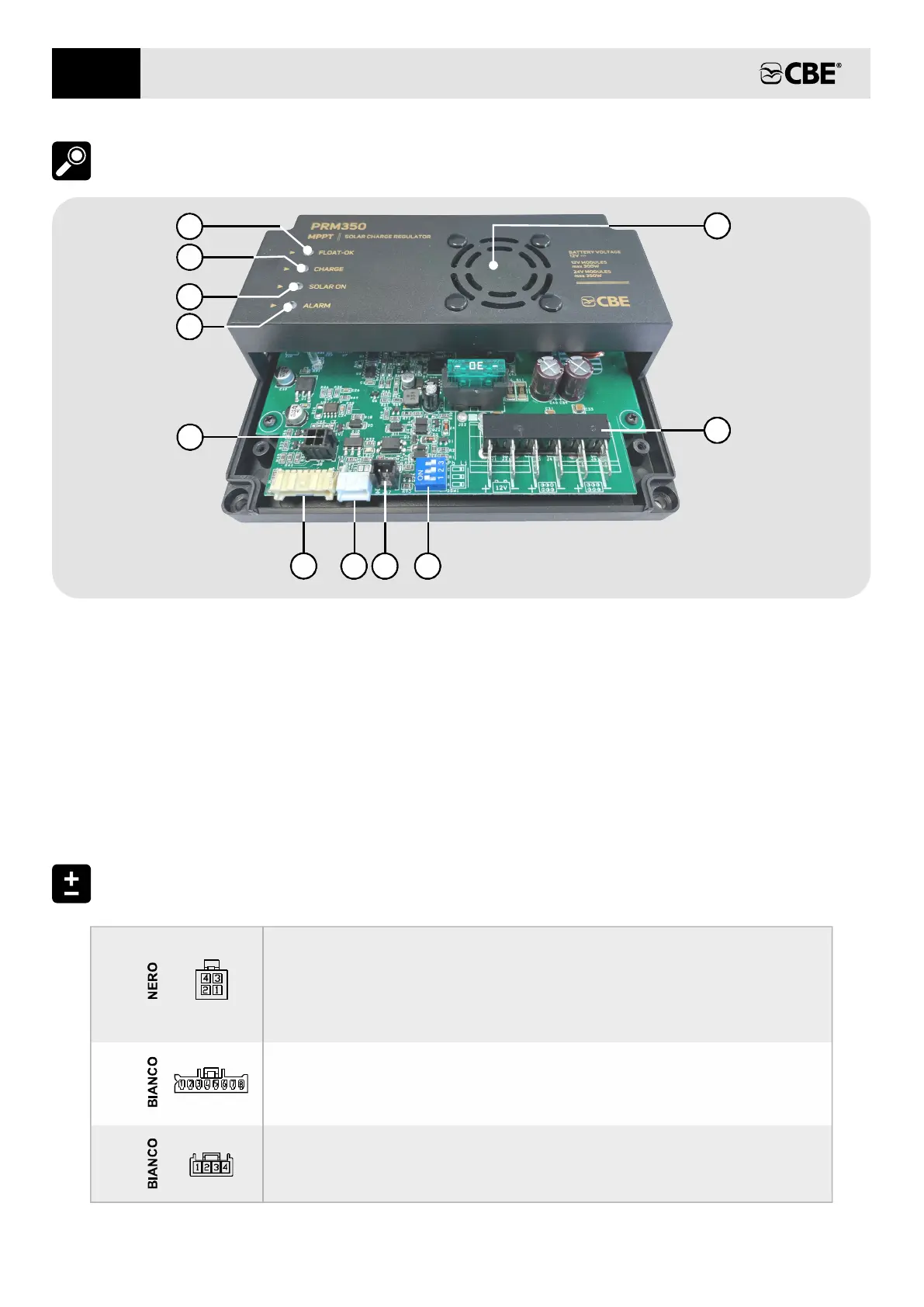

LEGENDA
COLLEGAMENTI
1) Led verde FLOAT-OK: indica la fase di mante-
nimento della carica a tensione costante.
2) Led giallo CHARGE: indica che i moduli foto-
voltaici stanno caricando la batteria (con carica
> 0,1A).
3) Led bianco SOLAR ON: indica che il regola-
tore è acceso (in assenza di luce solare il
regolatore si spegne automaticamente).
5) Ventola di raffreddamento: con regolazione
automatica variabile.
4) Led rosso ALARM: indica l'eventuale inver-
sione di polarità (errato collegamento) dei
moduli fotovoltaici e/o della batteria servizi.
1) /
2) Uscita segnale solare (12V - max 50 mA)
3) /
4) /
SEGNALE SOLARE (solo con sistemi CBE)
6)
Collegamento nodi CL-BUS.
COLLEGAMENTO CL-BUS
8)
Connettore per collegamento al pannello test CBE modello PT742.
COLLEGAMENTO PT742
7)
1
5
2
3
4
6
7 8 9 10
11
