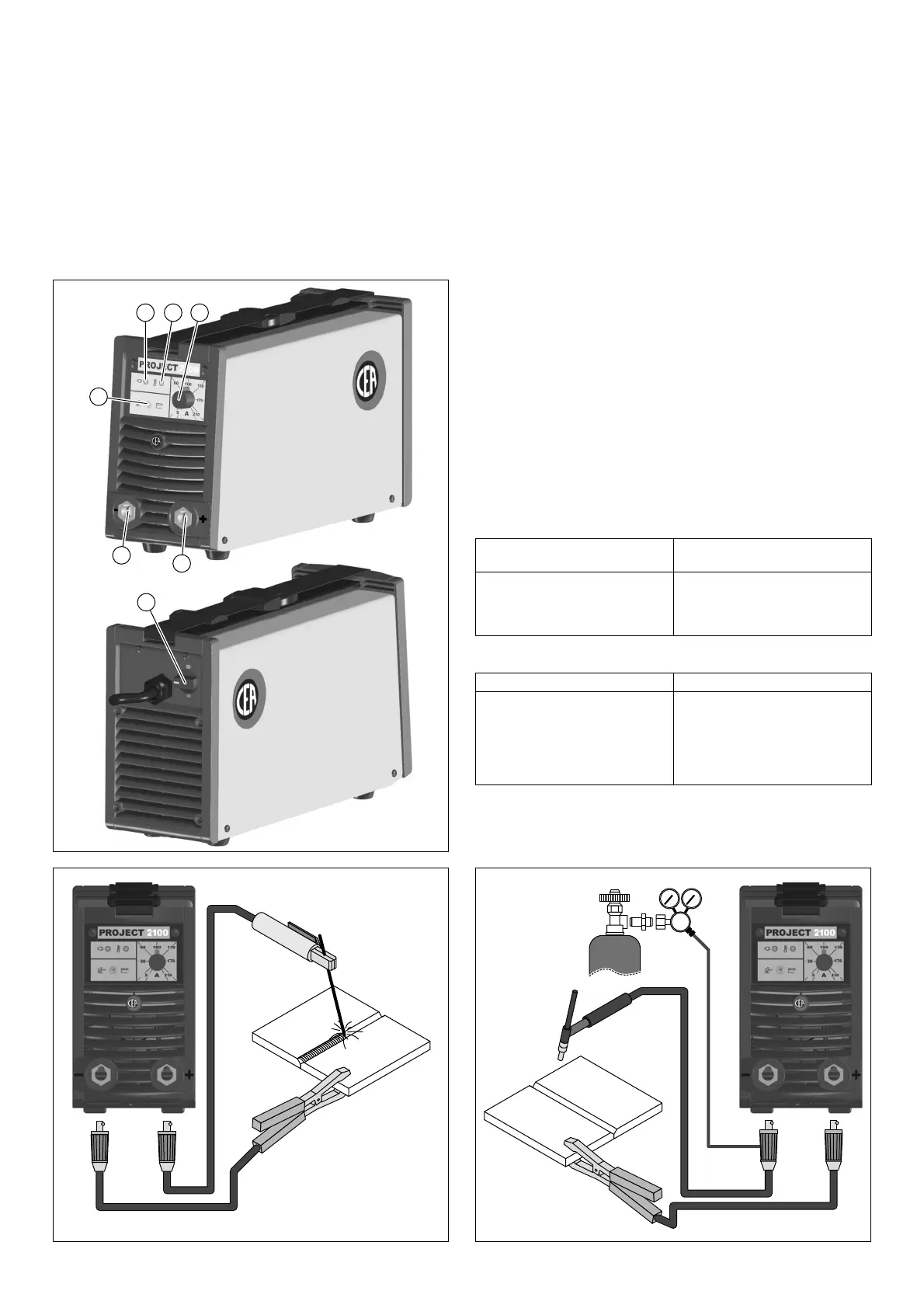

13
FIG. B
1 2 3
4
5
7
6
FIG. A
2000HB84
FIG. C
2000HB86
6) Procéder au soudage en approchant la torche de la pièce à
souder. L’amorçage de l’arc (appuyer rapidement l’élec trode
contre le métal et l’éloigner) entraîne la fusion de l’électrode
dont l’enrobage forme une couche de protec tion. Ensuite,
continuer à souder en déplaçant l’électrode de gauche à
droite, tout en conservant une inclinaison d’environ 60° par
rapport au métal et par rapport au sens de soudage.
PIÈCE DE SOUDURE
La pièce à souder devrait toujours être branchée à la terre pour
diminuer les émissions électromagnétiques. Mais il faut faire très
attention de ne pas augmenter le risque d’accidents ou de dom-
mages à d’autres appareils électriques en branchant la terre à la
pièce à souder. S’il faut brancher la pièce à souder à terre, il faut
effectuer un branchement direct entre la pièce et la partie de terre.
Dans les Pays où cette connexion n’est pas admise, brancher la
pièce à souder à la terre à l’aide de con densateurs, en accord aux
normes Nationales.
PARAMÈTRES DE SOUDURE
Le tableau 3 reporte quelques indications générales pour le choix
de l’électrode en fonction des épaisseurs à souder. Dans le tableau
sont indiquées les valeurs de courant à utiliser avec les électrodes
respectives pour la soudure des aciers communs et bas liés. Ces
données n’ont pas une valeur abso lue mais simplement d’orienta-
tion, pour un choix précis suivre les indications données par les fa-
bricants d’électrodes. Le courant à utiliser dépend des positions de
soudure, du type de joint et varie de façon croissante en fonction
de l’épaisseur et des dimensions de la pièce. La valeur et l’inten-
sité de courant à utiliser pour les différents types à souder, entre
le camps de réglage indiqué sur le tableau 4 est :
• Elevée pour la soudure à plat, plat frontal et vertical ascen dant,
• Moyen pour les soudures au-dessus de la tête,
•
Bas pour la soudure verticale descendante et pour unir des
pièces de petites dimensions préchauffées.
Une indication, très approximative, du courant moyen à utiliser
pour la soudure d’électrodes en acier normal est fournie par la
formule suivante:
I = 50 x (Øe - 1)
Où:
I = intensité du courant de soudure
Øe = diamètre de l’électrode
Exemple:
Électrode diamètre 4 mm
I = 50 x (4 -1) = 50 x 3 = 150A
Tableau 3
EPAISSEUR DE SOUDURE
(mm)
Ø ÉLECTRODE (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
12
2
2,5
3,2
4
Tableau 4
Ø ÉLECTRODE (mm) COURANT (A)
1,6
2
2,5
3,2
4
5
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 210
