5
collegare il pezzo da saldare alla terra mediante opportuni con-
densatori in accordo con le norme Nazionali.
PARAMETRI DI SALDATURA
La tabella 3 riporta alcune indicazioni generali per la scelta dell’e-
lettrodo in funzione degli spessori da saldare.
Nella tabella sono indicati i valori di corrente da utilizzare con i ri-
spettivi elettrodi per la saldatura degli acciai comuni e basso le-
gati. Tali dati non hanno un valore assoluto ma semplice mente
orientativo; per una scelta precisa seguire le indicazioni date dai
fabbricanti di elettrodi.
La corrente da impiegare dipende dalle posizioni di saldatura, dal
tipo di giunto e varia in modo crescente in funzione dello spesso-
re e delle dimensioni del pezzo.

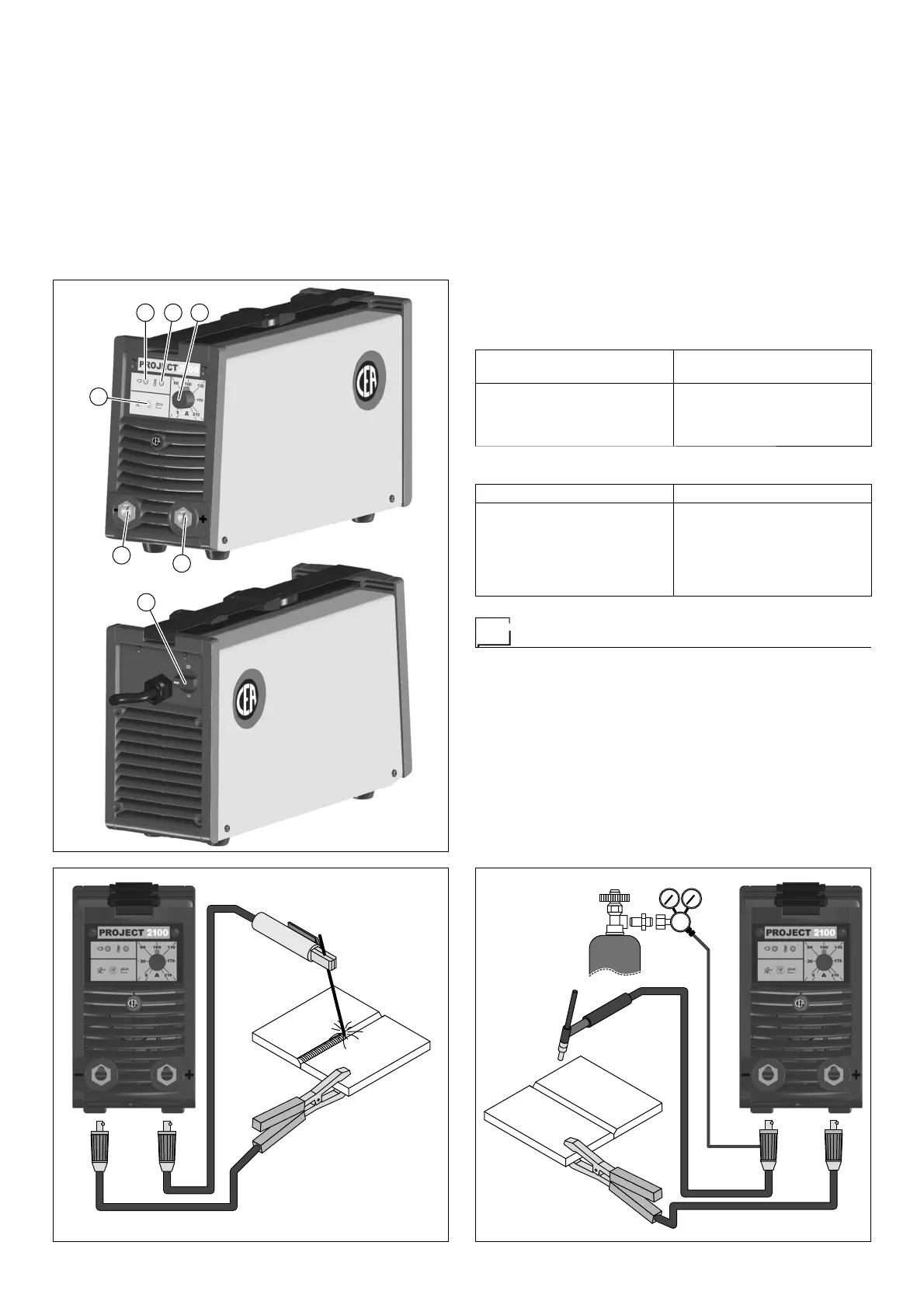

FIG. B
1 2 3
4
5
7
6
FIG. A
2000HB84
FIG. C
2000HB86
Il valore dell’intensità di corrente da utilizzare per i vari tipi di sal-
datura, entro il campo di regolazione indicato sulla tabella 4 è:
•
Elevato per le saldature in piano, in piano frontale e verticale
ascendente.
• Medio per le saldature sopratesta.
•
Basso per la saldatura verticale discendente e per unire pezzi
di piccole dimensioni preriscaldati.
Un’indicazione, abbastanza approssimata, della corrente media
da impiegare nella saldatura di elettrodi per acciaio nor male è for-
nita dalla seguente formula:
I = 50 x (Øe - 1)
Dove:
I = intensità di corrente di saldatura
Øe = diametro dell’elettrodo
Esempio:
Diametro elettrodo 4 mm
I = 50 x (4 -1) = 50 x 3 = 150A
Tabella 3
SPESSORE DI SALDATURA
(mm)
Ø ELETTRODO (mm)
1,5 ÷ 3
3 ÷ 5
5 ÷ 12
12
2
2,5
3,2
4
Tabella 4
Ø ELETTRODO (mm) CORRENTE (A)
1,6
2
2,5
3,2
4
5
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 210
Saldatura TIG (Fig. C)
La saldatura TIG fonde il metallo del pezzo da saldare, utiliz zando
un arco innescato da un elettrodo di tungsteno.
Il bagno di fusione e l’elettrodo sono protetti dal gas (Argon).
Si rivela utile per saldare lamiere sottili e quando è richiesta una
elevata qualità.
1) Collegamento cavi i saldatura:
• Allacciare il tubo gas da un’estremità all’attacco gas posto
sul dinse della torcia TIG e dall’altra estremità alla bombo-
la di gas Argon e aprirla.
• A macchina spenta:
- Collegare il cavo di massa alla connessione rapida con-
trassegnata dal simbolo + (positivo).
