19

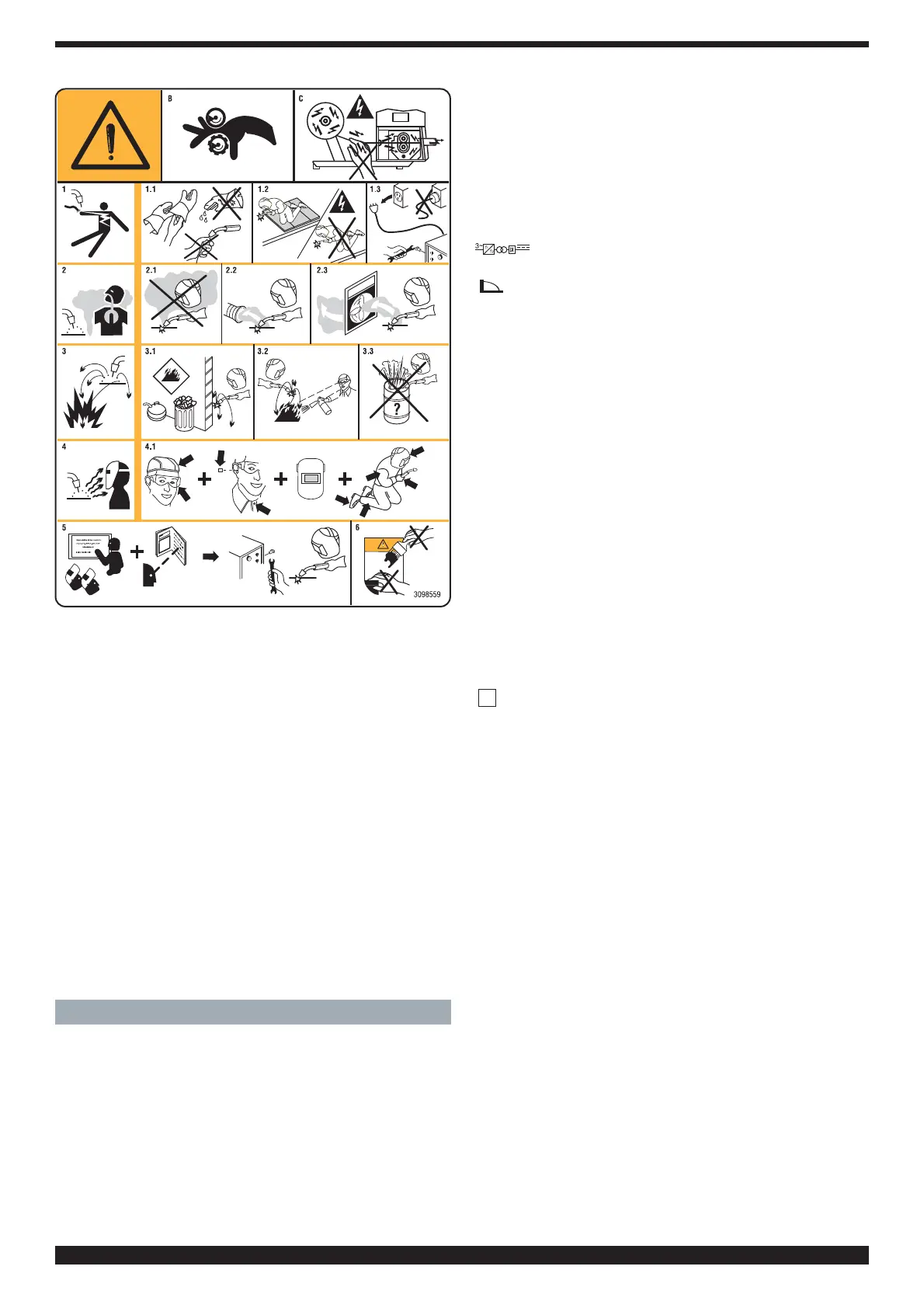

3. Die beim Schweißen entstehenden Funken können
Explosionen oder Brände auslösen.
3.1 Keine entflammbaren Materialien im Schweißbereich
aufbewahren.
3.2 Die beim Schweißen entstehenden Funken können
Brände auslösen. Einen Feuerlöscher in der unmittelba-
ren Nähe bereit halten und sicherstellen, dass eine
Person anwesend ist, die ihn notfalls sofort einsetzen
kann.
3.3 Niemals Schweißarbeiten an geschlossenen Behältern
ausführen.
4. Die Strahlung des Lichtbogens kann Verbrennungen an
Augen und Haut verursachen.
4.1 Schutzhelm und Schutzbrille tragen. Einen geeigneten
Gehörschutztragen und bei Hemden den Kragen
zuknöpfen. Einen Schweißerschutzhelm mit einem Filter
mit der geeigneten Tönung tragen. Einen kompletten
Körperschutz tragen.
5. Vor der Ausführung von Arbeiten an oder mit der
Maschine die Betriebsanleitung lesen.
6. Die Warnhinweisschilder nicht abdecken oder entfernen.
2 ALLGEMEINE BESCHREIBUNG
2.1. EIGENSCHAFTEN
Bei dieser Schweißmaschine handelt es sich um eine
Konstant-Gleichstromquelle mit INVERTER-Technologie,
die zum WIG-Schweißen mit umhüllten Elektroden
(Zelluloseumhüllungen ausgenommen) und mit
Berührungs- und Hochfrequenzzündung entwickelt
wurde. NICHT ZUM ENTFROSTEN VON
ROHRLEITUNGEN VERWENDEN.
2.2. ERLÄUTERUNG DER TECHNISCHEN DATEN
Die Konstruktion des Geräts entspricht den folgenden
Normen: IEC 60974.1 - IEC 60974.3 -IEC 60974.10 Cl. A-
IEC 61000-3-11 - IEC 61000-3-12 (siehe Anm. 2).
Nr. Seriennummer; sie muß bei allen Anfragen zur
Schweißmaschine stets angegeben werden.
Statischer Einphasen-Frequenzumrichter
Transformator-Gleichrichter.
Fallende Kennlinie.
MMA Geeignet zum Schweißenmit umhülten
Elektroden.
WIG - Geeignet zum WIG-Schweißen..
U
0. Leerlaufspannung Sekundärseite (Scheitelwert).
X. Einschaltdauer. Die Einschaltdauer ist der auf
eine Spieldauer von 10 Minuten bezogene
Prozentsatz der Zeit, die das Gerät bei einer
bestimmten Stromstärke arbeiten kann, ohne
sich zu überhitzen. I2. Schweißstrom.
U2. Sekundärspannung bei Schweißstrom I2.
U1. Bemessungsspeisespannung.
Die Maschine verfügt über eine Funktion für die
automatische Wahl der Speisespannung.
3~ 50/60Hz Dreiphasen-Stromversorgung 50 oder 60 Hz.
I1 max. Dies ist der Höchstwert der Stromaufnahme.
I1 eff. Dies ist der Höchstwert der effektiven Stromauf-
nahme bei Berücksichtigung der relativen
Einschaltdauer.
IP23S Schutzart des Gehäuses.
Die zweite Ziffer 3 gibt an, dass dieses Gerät bei
Niederschlägen zwar im Freien gelagert, jedoch nicht
ohne geeigneten Schutz betrieben werden darf.
Geeignet zum Betrieb in Umgebungen mit
erhöhter Gefährdung.
ANMERKUNGEN:
1-Das Gerät ist außerdem für den Betrieb in
Umgebungen mit Verunreinigungsgrad 3 konzipiert.
(Siehe IEC 60664).
2-Dieses Gerät ist konform mit der Norm IEC 61000-3-12
unter der Voraussetzung, dass die maximal zulässige
Impedanz ZMAX am Verknüpfungspunkt zwischen der
Abnehmeranlage und dem öffentlichen
Versorgungsnetz kleiner oder gleich 0,117(Art. 362) -
0,137 (Art. 360) ist. Es liegt in der Verantwortung des
Installateurs bzw. des Betreibers des Geräts, erforder-
lichenfalls in Absprache mit dem öffentlichen
Energieversorgungsunternehmen sicherzustellen, dass
das Gerät ausschließlich an eine Anlage angeschlos-
sen wird, deren maximal zulässige Netzimpedanz
ZMAX kleiner oder gleich 0,117(Art. 362) - 0,137 (Art.
360) ist.
2.3. BESCHREIBUNG DER SCHUTZEINRICHTUNGEN
2.3.1. Thermischer Schutz
Dieses Gerät wird durch einen Temperaturfühler
geschützt, der, wenn die zulässigen Temperaturen über-
schritten werden, den Betrieb der Maschine sperrt. In die-
sem Zustand bleibt der Lüfter eingeschaltet und die LED
M leuchtet auf.
S
