Suite au décèlement d'un bas niveau d'eau pour le grou-
pe de refroidissement, le sigle H2O apparaîtra clignotant
sur le Display P.
3. INSTALLATION
Contrôler que la tension d'alimentation correspond à la ten-
sion indiquée sur la plaque des données techniques du
poste à souder.
Brancher une fiche de portée adéquate sur le cordon d'ali-
mentation en s'assurant que le conducteur vert/jaune est
raccordé à la fiche de terre.
La portée de l'interrupteur magnétothermique ou des
fusibles, en série à l'alimentation, doit être égale au courant
I1 absorbé par la machine.
ATTENTION ! Les rallonges jusqu'à 30 m doivent avoir une
section d'au moins 2,5 mm2.
3.1. MISE EN OEUVRE
L'installation de la machine doit être exécutée par du per-
sonnel expert. Tous les raccordements doivent être exé-
cutés conformément aux normes en vigueur et dans le plein
respect de la loi de prévention des accidents.
3.2. DESCRIPTION DE LA MACHINE
AL - Sélecteur de procédé
Le choix du procédé de soudure (Electrode ou TIG) se
fait au moyen de ce bouton. A chaque pression correspond
une sélection. L'allumage des voyants en correspondance
des symboles indique le choix opéré.
B - Voyant soudure à l'électrode (MMA)
Cette machine peut fondre tout type d'électrode enrobée,
exception faite pour le type cellulosique. Dans ce procédé le
courant est réglé à l'aide du bouton O et il est possible de
régler la fonction d' "arc force" (Voyant AN) et d'"hot start"
(Voyant AM).
AH - Voyant soudure TIG en continu
AI -Voyant soudure TIG avec pulsation
La fréquence de pulsation peut être réglée de 0,16 à 500 Hz
(voyant T), le courant de pic et le courant de base peuvent
être activés au moyen des voyants X et W respectivement et
réglés au moyen du bouton O.
De 0,16 jusqu'à 1,1 Hz de fréquence de pulsation, le Display
P affiche alternativement le courant de pic (principal) et le
AH
AI
G
A
AL
Y
Z
AA
AA
AB
W
V
Y
AB
UTSAOANAMRQ
B
CEF DHILMP AP O X N
Z

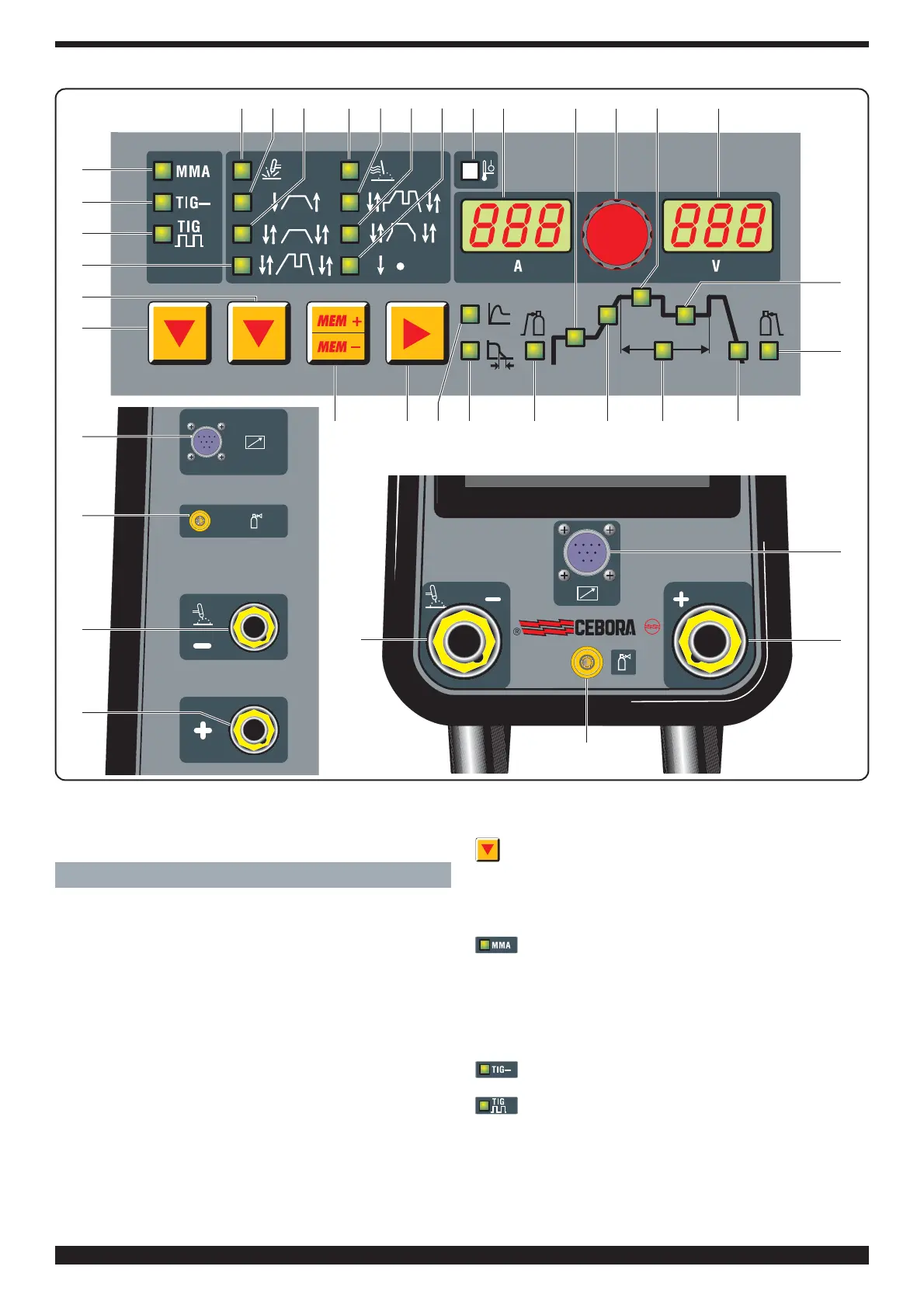

Fig. 1
