57
Tallennus.
Kun kaikki tarvittavat ohjelmaparametrit on tehty tallen-
na ohjelman painamalla näppäintä Q ja pitämällä sitä
painettuna vähintäin 3 sekunnin ajan, kunnes näyttö P
lakkaa vilkkumasta.

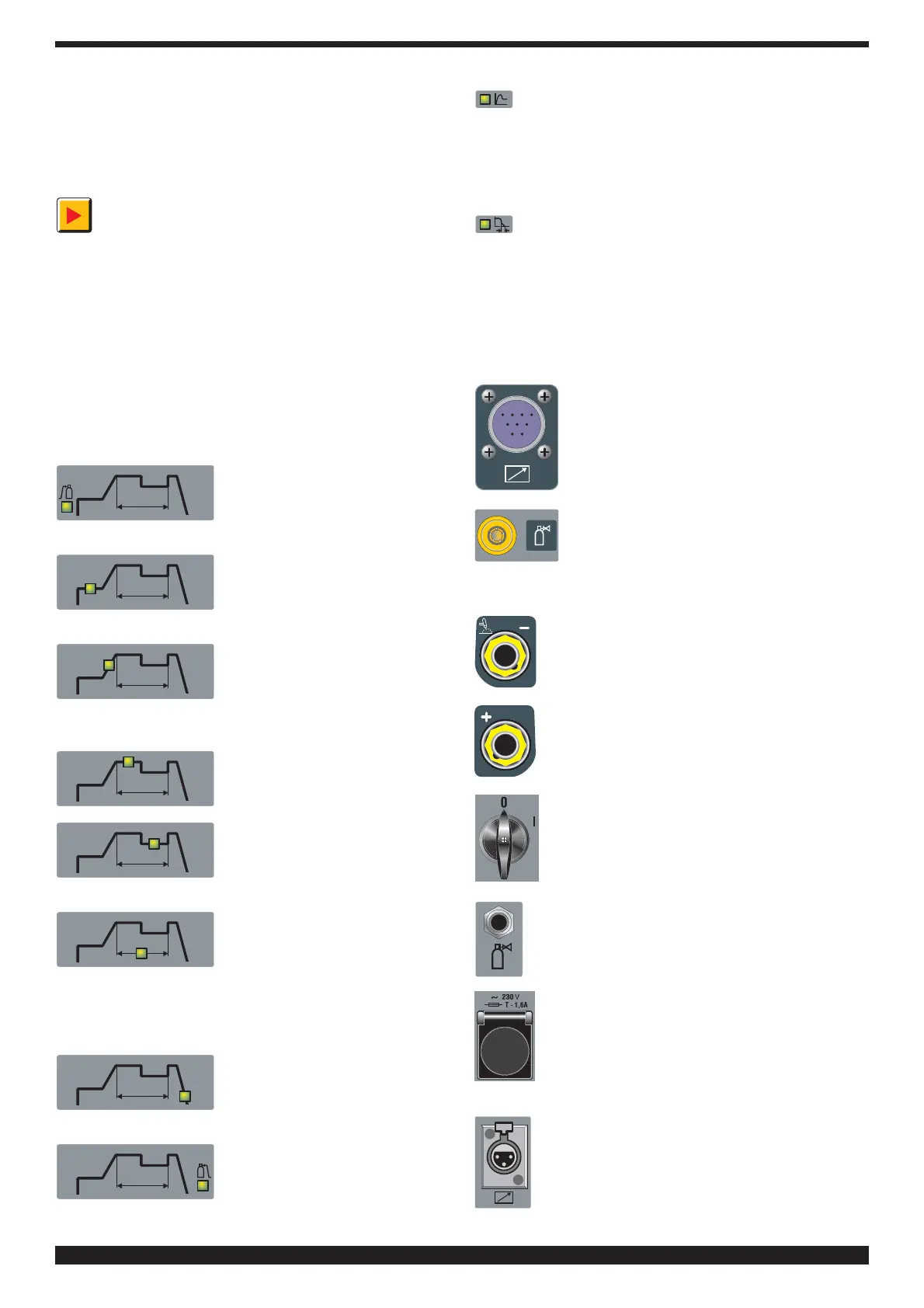

VALINTANÄPPÄIN - R
Kun tätä näppäintä on painettu palaa jokin valituis-
ta merkkivaloista:
Varoitus: Valintanäppäimellä voidaan tehdä vain ne toi-
mintavalinnat jotka kulloinkin kyseessä oleva
hitsaustapa mahdollistaa.
Esim. jos kysymyksessä on jatkuva TIG-hitsaus ei toi-
mintavalintaa pulssihitsaus voida tehdä, eikä tällöin
myöskään merkkivalo T syty.
Kukin merkkivalo palaessaan ilmaisee parametriä jota
voidaan säätää nupilla O.
Viiden sekunnin kuluttua viimeisestä muutoksesta valittu-
na oleva merkkivalo sammuu ja näyttöön tulee hitsausvir-
ta sekä merkkivalo X palaa.
AO - Merkkivalo esikaasulle
Säädettävissä 0,0 - 2,5 sekuntiin.
Tarkoittaa kaasun virtausaikaa
ennen kuin hitsaus alkaa.
AP- Merkkivalo aloitusvirralle
Hitsauksen aloitusvirta.
Aloitusvirta on prosentteina hit-
sausvirrasta (merkkivalo X).
MERKKIVALO - S Slope up
Nousuvirta: . Aika jonka kuluessa
säädetty hitsausvirta saavutetaan
kun hitsaus on aloitettu. (0 ..10
sek.)
MERKKIVALO - X Hitsausvirran
säätö.
MERKKIVALO - W Taukovirran
säätö:
Taukovirran arvo on prosenttia
käytettävästä hitsausvirrasta.
T- merkkivalo pulssin taajuus (
0,156 - 550 Hz) Tauko- ja peru-
saika on yhtä pitkä.
Kun hitsaustavaksi on valittu pis-
tehitsaus (merkkivalo L) ilmaisee tämä merkkivalo, sitä,
että näyttö H ilmaisee pistehitsausaikaa joka on sää-
dettävissä nupilla O 0,1 ÷ 3 sekuntiin.
MERKKIVALO - U Slope Down
Laskuvirta: Aika jonka kuluessa
säädetty hitsausvirta laskee mini-
miin ja valokaari sammuu
kun hitsaus lopetetaan ( 0 .. 10 sek.).
MERKKIVALO - V Jälkikaasu:
Säädetään jälkikaasun aika (0
..30 sek.).
AM - Merkkivalo ( hot-start) aloitusvirralle
Valinta voidaan tehdä kytkimellä R toimii ainoastaan puik-
kohitsauksessa (merkkivalo B).
Tämä merkkivalon palaessa näytönsä P aika sekunneissa
jona aikana hitsauskone antaa ylivirtaa valokaaren
sytyttämisen helpottamiseksi. Aika säädetään nupilla O.
AN - merkkivalo karheussäädölle ( arc force )
Valinta voidaan tehdä kytkimellä R toimii ainoastaan puik-
kohitsauksessa (merkkivalo B).
Prosenttilukuna asetetusta hitsausvirrasta. Näyttö P
ilmaisee valitun arvon joka on säädettävissä nupilla O.
Tätä ylivirtaa käytetään helpottamaan lisäaineen siirty-
mistä sulien metallipisaroiden muodossa hitsattavaan
kohtaan.
Y - 10-napainen liitin
Tähän liittimeen liitetään kauko-ohjain joka
on kuvattu kappaleessa 4. Yhteys liittimen
tappien 3 ja 6 välillä ilmaisee, että valokaari
palaa ( 5A 230V)
Z - KAASULETKUN LIITÄNTÄ 1/4"
Tähän liittimeen kytketään polttimen kaasu-
letku
AA Negatiivinen liitäntänapa (-)
AB - Positiivinen liitäntänapa (+)
AC - virtakytkin
Kytkimellä kytketään koneeseen virta pääl-
le/pois.
AD - kaasun syöttöliitäntä
AE- pistorasia
Tähän pistorasiaan liitetään vesilaitteen Art.
1341 ) liitäntäjohto.
Varoitus: Suurin teho 360VA - . 1,6 Amp
Älä liitä tähän pistorasiaan mitään työkaluja .
AF - liitin
Kolmenapainen liitin johon kytketään vesilaitte-
en painekatkaisija.
