81
Lagring
Välj programmet och tryck i mer än 3 sekunder på knap-
pen för att lagra data. Programnumret slutar att blinka på
display P som en bekräftelse på att lagringen har utförts.

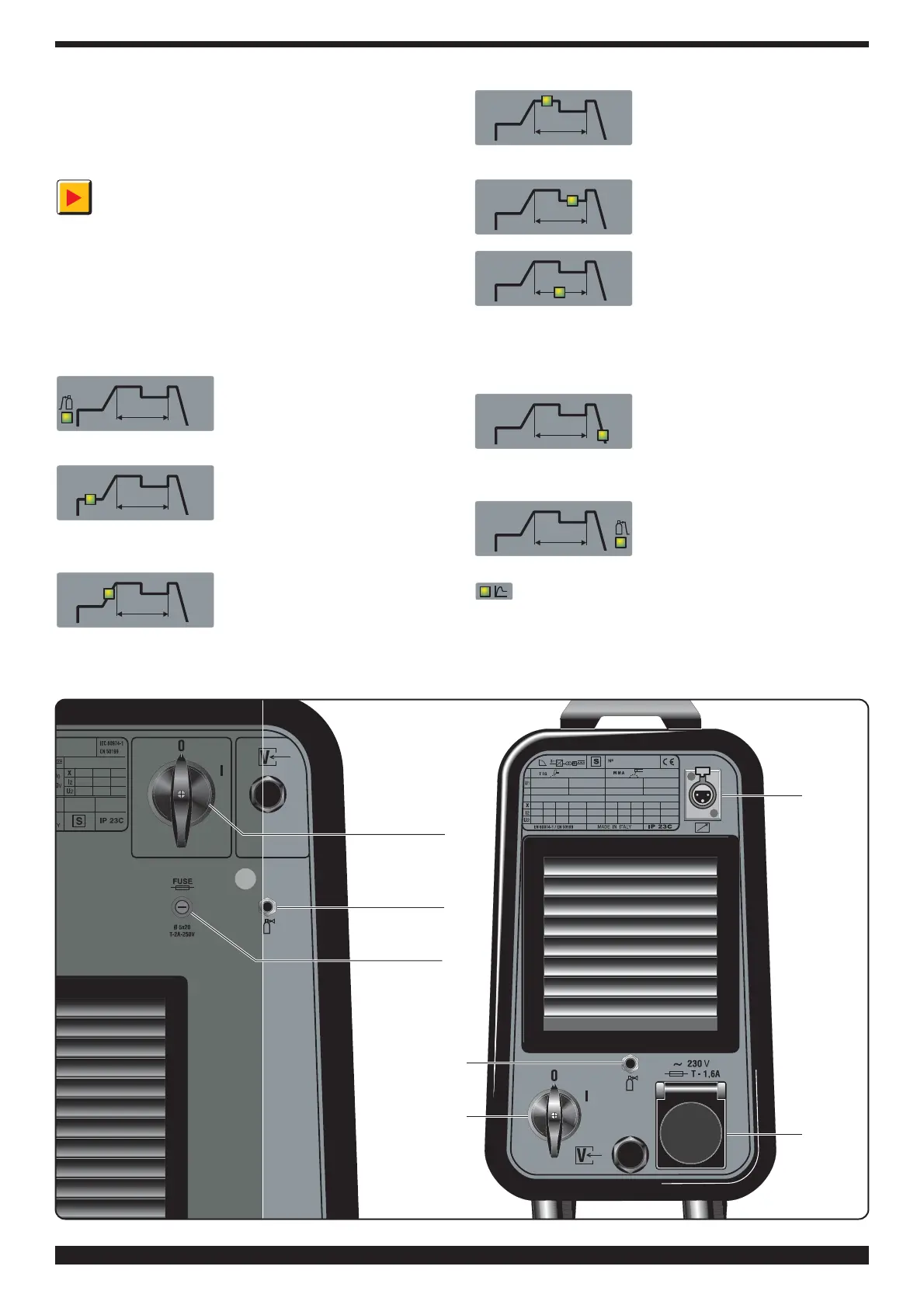

R - VÄLJARE
När denna knapp trycks ned tänds följande lysdioder:
Varning: Endast de lysdioder som refererar till det
valda svetssättet tänds. Ex: Vid konstant TIG-svetsning
tänds inte lysdiod T som motsvarar pulsfrekvensen.
Varje lysdiod indikerar parametern som kan regleras med
ratt O under tiden som lysdioden är tänd. 5 sekunder efter
den senaste ändringen släcks den aktuella lysdioden,
huvudsvetsströmmen indikeras och motsvarande lysdiod
X tänds.
AO - Lysdiod för förgas
Reglering 0,05 - 2,5 sek. Gasens
utsläppstid före svetsningens
start.
AP - Lysdiod för ström för
svetsningens start
Ström för svetsningens start. Den
är en procentsats av svetsström-
men (lysdiod X).
S - Lysdiod
Strömhöjning "slope up". Det är
den tid som behövs för att ström-
men ska nå det inställda ström-
värdet med start från min. (0-10 sek).
X - Lysdiod huvudsvetsström.
W - Lysdiod
Andra nivån för svets- eller
basström. Denna ström är alltid en
procentsats av huvudströmmen.
T - Lysdiod för pulsfrekvens
(0,16 - 550 Hz)
Topp- och bastiderna är likadana.
Om denna lysdiod tänds när
punktsvetsning väljs (lysdiod L) betyder det att displayen
H visar punktsvetsningstiden som kan regleras med vre-
det O från 0,1 - 3 sek.
U - Lysdiod
Strömsänkning "slope down".
Det är den tid som behövs för att
strömmen ska nå min. och bågen
stängas av (0-10 sek).
V - Lysdiod
Gasutlopp efter svetsning.
Reglerar tiden med gasutlopp
efter svetsning (0-30 sek).
AM - Lysdiod för Hot-start
Kan väljas med knappen R om svetssättet MMA har valts
(lysdiod B).
När denna lysdiod tänds betyder det att displayen P visar
tiden (uttryckt i sekunder) under vilken svetsen matar en
AF
AE
AD
AC
AC
AD
AG
Fig. 2
