• Ligarocabodomaçarico(art.1222ouArt.1223)àuni-
dade de ignição – consola das válvulas HV19-PVC (art.
462) e proceder do mesmo modo descrito no parágrafo
anterior.
3.5 REQUISITOS DO LÍQUIDO REFRIGERANTE
O gerador é fornecido com uma quantidade mínima de lí-
quido refrigerante: é a cargo do cliente atestar o depósito
antes de usar o equipamento.
Use unicamente líquido refrigerante CEBORA (art. 1514) e
leia atentamente o MSDS para o seu uso em segurança e
para a sua correcta conservação. A entrada do depósito,
com a capacidade de 10 litros, encontra-se na parte trasei-
radogerador,comoilustradonag.20.
Atestar até ao nível máx. e, depois da primeira ligação
do equipamento, atestar novamente para compensar o
volume de líquido presente nos tubos.
NOTA: durante o uso do equipamento e em especial na
substituiçãodomaçaricooudosconsumíveis,vericam-
-se pequenas perdas de líquido. Atestar semanalmente
até ao nível máx.
NOTA: após 6 meses, o líquido refrigerante deve total-
mente substituído, independentemente das horas de tra-
balho do equipamento.
4 UTILIZAÇÃO
4.1 DESCRIÇÃO DOS PAINÉIS DOS GERADORES

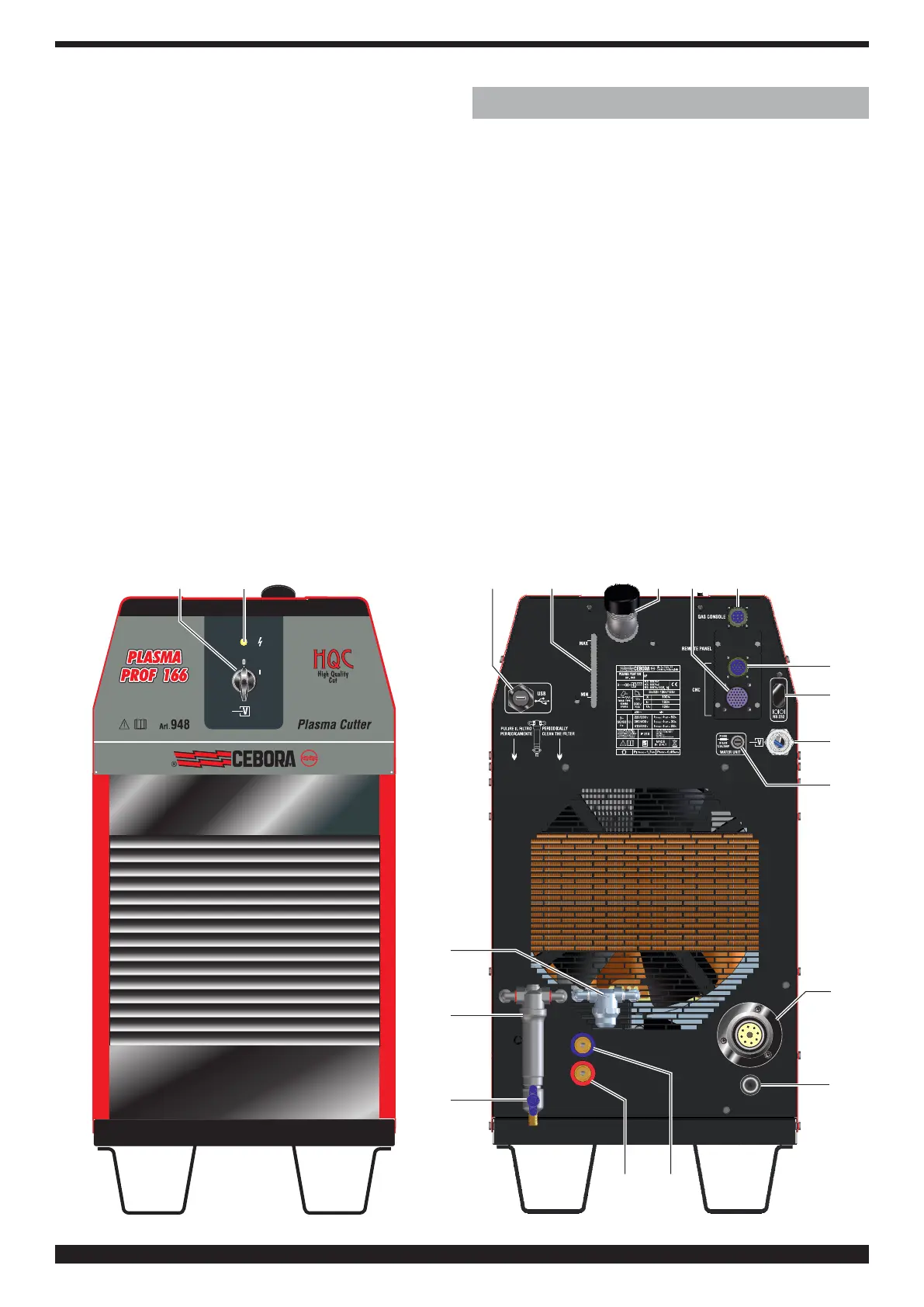

No painel frontal do gerador acende-se todo o equipa-
mento por meio do manípulo A:oacendimentodalâm-
pada B assinala essa operação.
A = interruptor de alimentação.
B= lâmpadapilotoderede.
C = porta de entrada serial RS232.
D = fusível de protecção da bomba do circuito de
arrefecimento (5A-250V-T).
E = Bujão para o cabo de alimentação.
F = conector CNC de ligação ao pantógrafo.
G = conector CN03 de ligação ao Painel do Gás.
H = tampa do depósito de líquido refrigerante.
I = indicador de nível do líquido refrigerante.
Fig. 20 a
T IBA FH G
C
S
E
D
P
Q
NO
M
L
R
