2.3 DESCRIZIONE DELLE PROTEZIONI
2.3.1 Protezione termica
Questo apparecchio è protetto da una sonda di temperatura
la quale, se si superano le temperature ammesse, impedisce
il funzionamento della macchina. In queste condizioni il ven-
tilatore continua a funzionare e sul display A compare Err. 74.
2.3.2 Motogeneratori
Debbono avere una potenza uguale o superiore a 8KVA, e
non debbono erogare una tensione superiore a 260 V
3 INSTALLAZIONE
Controllare che la tensione di alimentazione corrisponda alla
tensione indicata sulla targa dei dati tecnici della saldatrice.
Collegare una spina di portata adeguata al cavo di ali-
mentazione assicurandosi che il conduttore giallo/verde
sia collegato allo spinotto di terra.
La portata dell'interruttore magnetotermico o dei fusibili,
in serie alla alimentazione, deve essere uguale alla cor-
rente I1 assorbita dalla macchina.
3.1 MESSA IN OPERA
L'installazione della macchina deve essere fatta da per-
sonale esperto. Tutti i collegamenti debbono essere ese-
guiti in conformità alle norme vigenti e nel pieno rispetto
della legge antinfortunistica (norma CEI 26-36 E e IEC/
EN 60974-9)

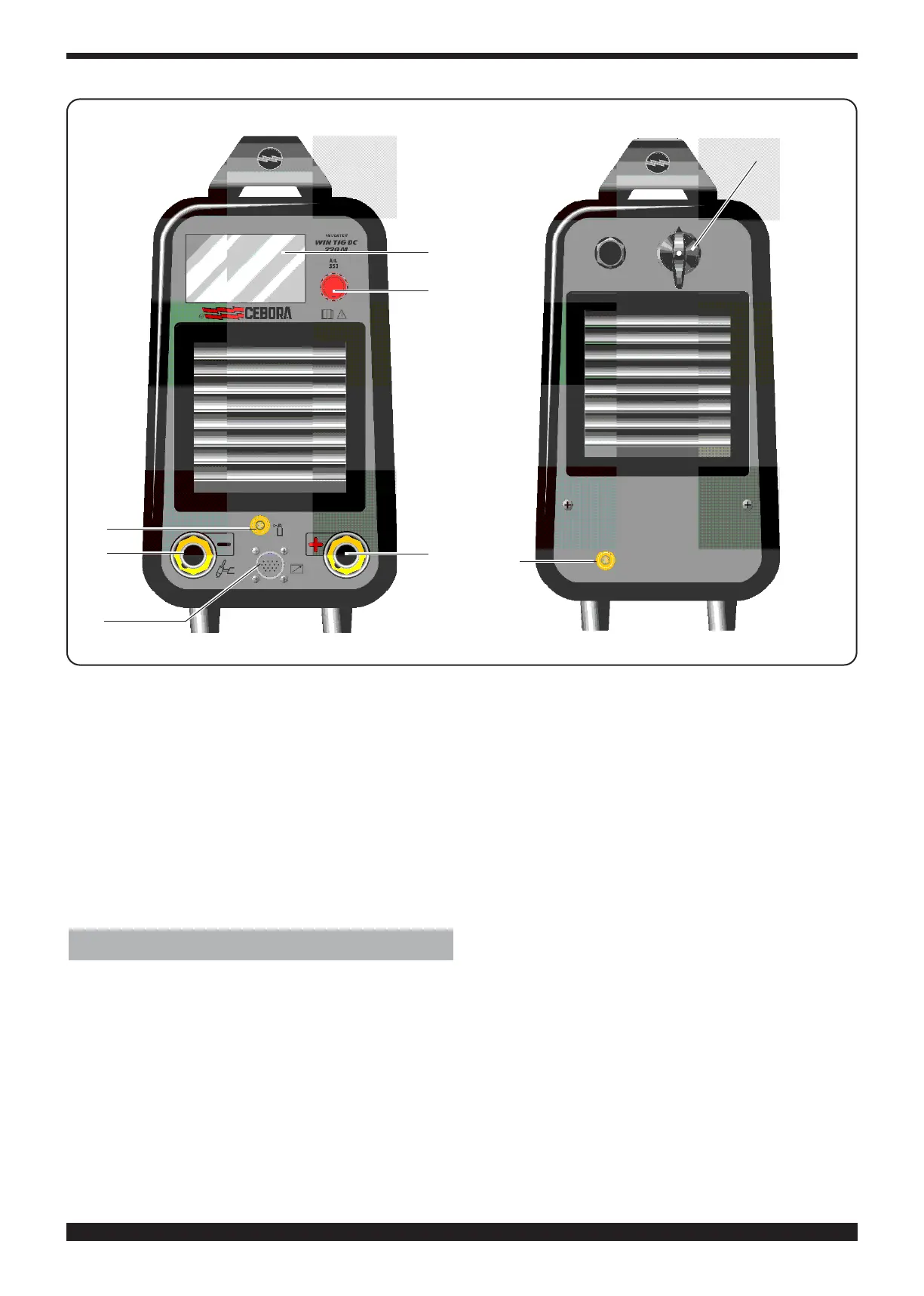

3.2 DESCRIZIONE DELL'APPARECCHIO
A - DISPLAY.
B - MANOPOLA DELL’ENCODER
Con la manopola dell’encoder B si svolgono diversi com-
piti:
1) regolare un parametro
Ruotarela manopola dell’encoder.
2) selezionare un parametro o attivare una se
zione.
Premere e rilasciare (in maniera veloce) la mano
pola dell’encoder.
3) Ritornare alla schermata principale
premere per un tempo maggiore di 0,7 s. e rila
sciarla quando viene visualizzata la schermata
principale
C - MORSETTO DI USCITA POSITIVO (+)
C
B
H
A
E
F
D
G
