5
D – MORSETTO DI USCITA NEGATIVO (-)
E – RACCORDO
(1/4 GAS) Vi si connette il tubo gas della torcia di saldatura
TIG
F – CONNETTORE 10 POLI
A questo connettore vanno collegati i seguenti comandi re-
moti:
a) pedale
b) torcia con pulsante di start
c) torcia con potenziometro
d) torcia con up/down ecc...
Inoltre tra i pin 3-6 è disponibile la funzione di “ARC ON”
G – INTERRUTTORE
Accende e spegne la macchina
H – RACCORDO ingresso gas

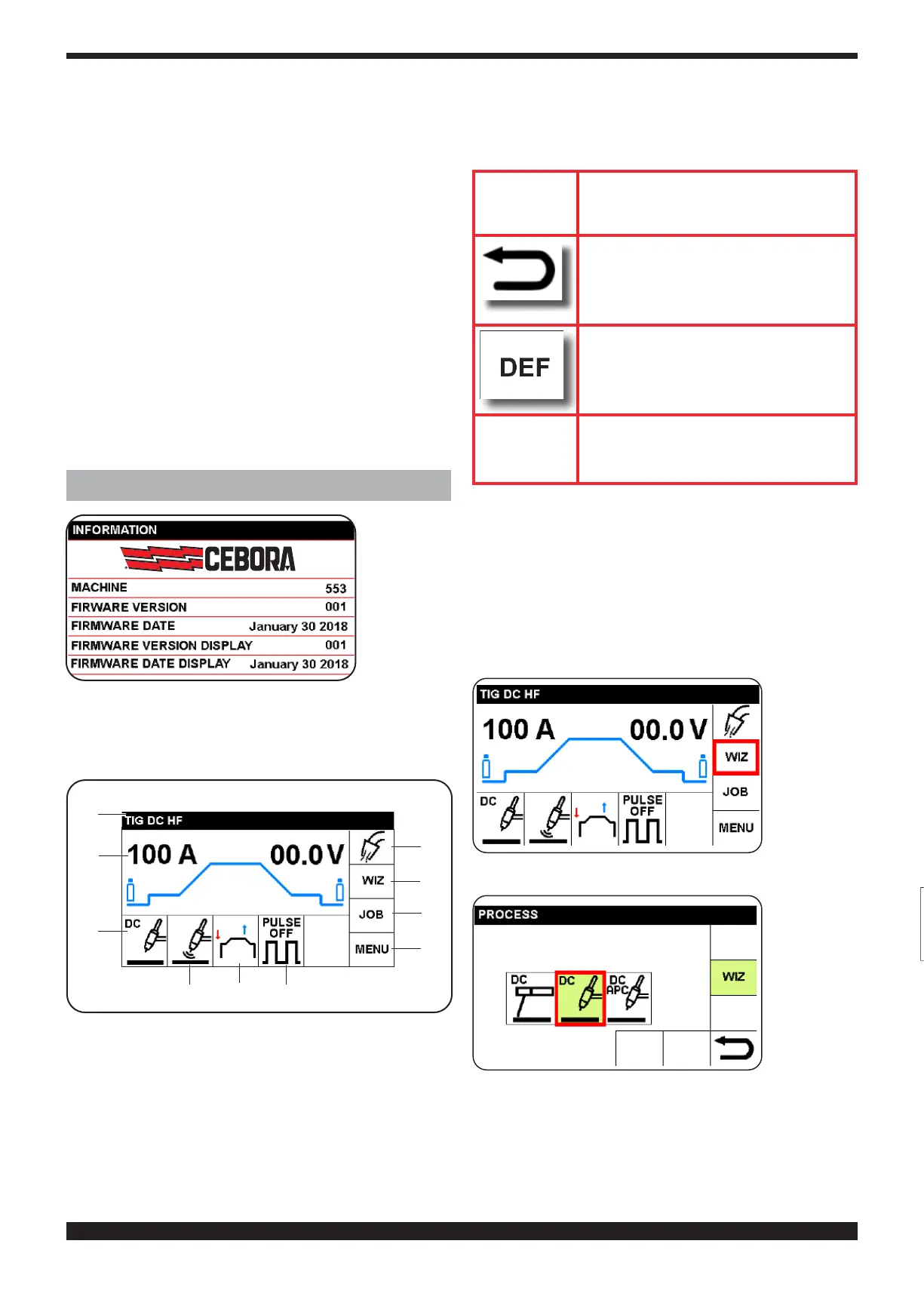

4 DESCRIZIONE DEL DISPLAY
Alla accensio-
ne il display
visualizza per
5 secondi tut-
te le informa-
zioni riguar-
danti le
versioni del
software della
saldatrice.
Successivamente sul display viene visualizzata la scher-
mata principale rispondente all'impostazione di fabbrica.
L’operatore può saldare immediatamente e regolare la
corrente ruotando la manopola B.
S
R
Q
I
L
M
T
P O
N
Comevisualizzatodallagura,ildisplayèdivisoinsettori
e all’interno di ognuno di questi si possono eseguire delle
impostazioni.
• Per selezionare i settori premere e rilasciare la ma-
nopola B in modo da evidenziare in rosso un settore.
Ruotare la manopola B per scegliere il settore di inte-
resse quindi premere brevemente la manopola B per
entrare nelle impostazioni del settore scelto.
• In verde e riquadrato in rosso, viene evidenziata
l’ultima impostazione; con la nuova selezione il ri-
quadro rosso si sposta sulla nuova scelta.
IMPORTANTE da ora in poi questa procedura sarà
descritta indicando :
selezionare e confermare
confermando questo simbolo si tor-
nerà alla schermata precedente a
quella in uso
selezionando e confermando questo
simbolo saranno impostati i para-
metri di fabbrica
IMPORTANTE per tornare alla schermata princi-
pale premere la manopola B per un
tempo lungo (> 0,7 sec.)
4.1 SETTORE I (WIZ)
Questa funzione consente l’impostazione rapida della sal-
datrice.
4.1.1 IMPOSTAZIONE DEL PROCESSO DI SALDATU-
RA (PARAGRAFO 5)
Selezionare
e conferma-
re il settore
WIZ.
Automati-
camente si
presenta la
scelta suc-
cessiva
Seleziona-
re e con-
fermare il
processo di
saldatura.
Automati-
camente si
presenta la
scelta suc-
cessiva.
