Cembre MG2 - Page 18

Plaquettes
MG-TAPW
ect.
Plaquettes
MG-TPM
Plaquettes
MG-CPM-...
MG-TDM-...

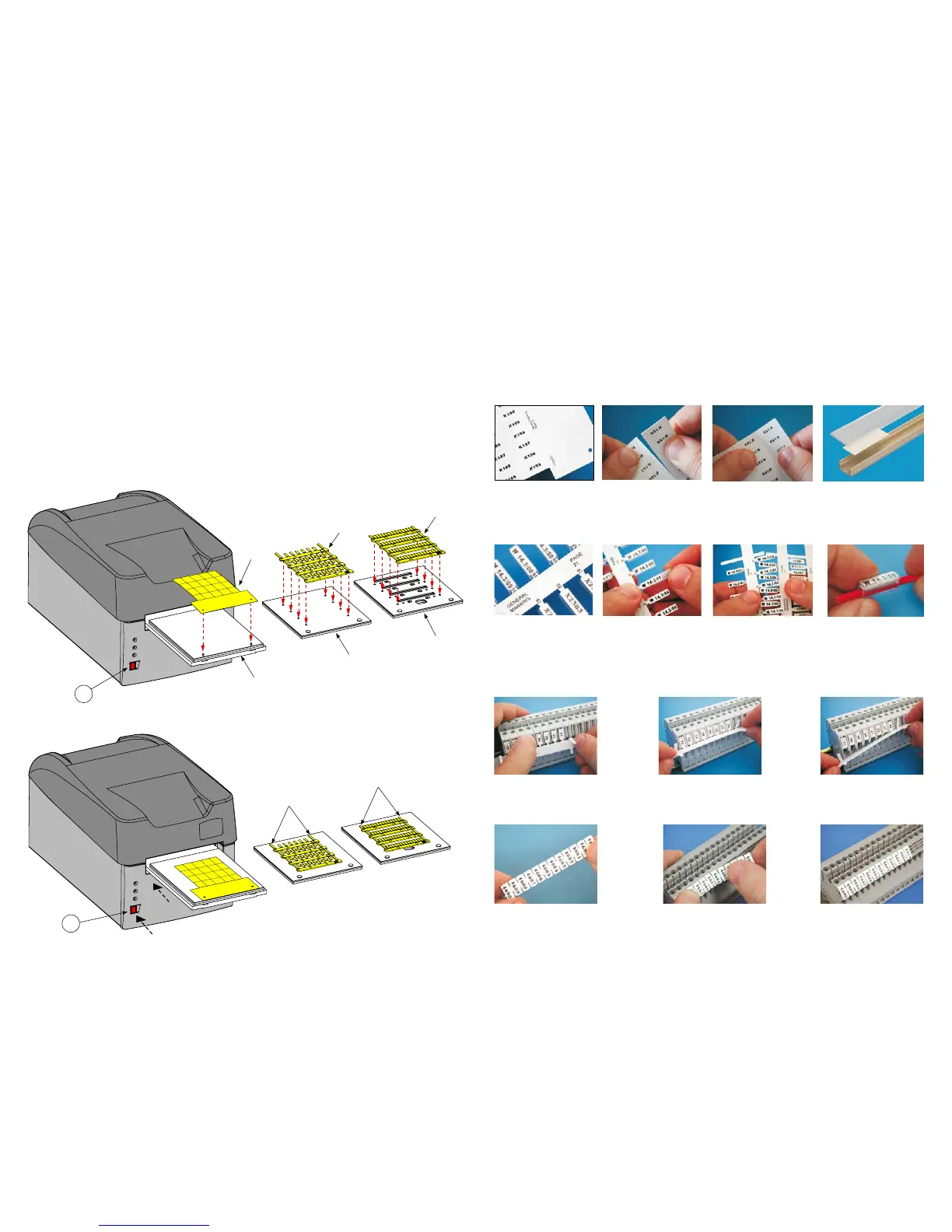

4.7.1) Positionnement des cartes sur le plateau d’interface MG2-PLT
Les cartes qui s’impriment avec le plateau MG2-PLT disposent de deux trous qui permettent un positionnement correct et
univoque sur les plateaux eux-mêmes. Pour le positionnement de ces cartes sur le plateau d’interface, il suft:
– D’appuyer sur le bouton (4) pour la sortie du chariot déjà muni de plateau (cf. § 4.6).
– Positionner manuellement la carte en insérant les trous à fond dans les chevilles qui se trouvent sur le plateau; le côté à
imprimer devra être tourné vers le haut (Réf. à FIG. B et C).
La carte, une fois chargée, devra être plane et sans angles, arêtes pliées ou soulevées; ceci permettra un appui correct
de la tête en phase d’impression.
– Une fois que le positionnement a été effectué, appuyer sur le bouton (4) pour refermer le chariot d’alimentation.
4.7.2) Positionnement des cartes sur les plateaux d’interface MG2-PWC, MG2-PTD*, MG2-QTB, MG2-LTB*, MG2-
WTB*, MG2-STB*, MG2-CTB*, MG2-MTB*
Pour positionner les cartes avec plaquettes de signalisation de câble sur les plateaux MG2-PWC et MG2-PTD* ou carte
avec plaquettes pour bornes sur les plateaux MG2-QTB, MG2-LTB*, MG2-WTB*, MG2-STB*, MG2-CTB*, MG2-MTB* il
sufra:
– D’appuyer sur le bouton (4) pour la sortie du chariot déjà pourvu de plateau (cf. § 4.6).
– D’appuyer manuellement la carte de façon à en bloquer le mouvement; les références en relief sous la carte devraient
coïncider avec les trous qui se trouvent sur le plateau et les extrémités latérales devraient être tournées vers l'intérieur de
l’imprimante (Rif. a FIG. B et C).
– Une fois que le positionnement a été effectué, appuyer sur le bouton (4) pour refermer le chariot de chargement.
4
Plateau
d’interface
MG2-PLT
Plateau
d’interface
MG2-PWC
Plateau
d’interface
MG2-QTB
MG2-LTB *
MG2-WTB *
MG2-STB *
MG2-CTB *
MG2-MTB *
MG2-PTD *
Extrémités latérales
tournées vers l'intérieur
de l’imprimante
Extrémités latérales
tournées vers l'intérieur
de l’imprimante
FIG. B
FIG. C
4
(*) Plateaux disponibles sur demande.
.17.
ETIQUETAS MG-TAPW
Pueden ser impresas con di-
versas fuentes; los vástagos
son identicables gracias a su
fácil localización en el esquema.
Además al lado de cada eti-
queta es posible indicar el mo-
delo de tubo a insertar.
La tarjeta impresa se divide en
aletas plegando y partiendo los
extremos de unión.
La inserción del tubo PM pue-
de entonces ser realizada di-
rectamente sobre las aletas sin
despegar la etiqueta.
Ejemplo de tarjetas MG-TPM
en tubo transparente para el
marcado de cables. El resulta-
do nal en el cable es perfec-
to, protegido en el tiempocon-
tra agentes químicos y atmo-
féricos.
ETIQUETAS MG-CPM
Después de haber separado de
la tarjeta el vástago impreso, in-
sertar las etiquetas directamen-
te en los bornes.
Colocar las etiquetas, proceder
a la separación del vástago gi-
rándolo hacia arriba.
Una vez separado el vástago, la
regleta de bornes quedará mar-
cada.
Proceder a la separación de la
tarjeta del módulo impreso.
Insertar directamente las etique-
tas en los bornes.
La regleta de bornes quedará
marcada.
Permiten obtener óptimos re-
sultados grácos con las dis-
tintas fuentes del sistema. El
usuario puede indicar sobre la
tarjeta los datos de esquema o
de trabajo.
Cuando ya están impresas, las
etiquetas se dividen fácilmente
en tiras.
La separación de las etiquetas
es simple y precisa, y en los
bordes no quedan residuos.
Ejemplo de etiquetas MG-TAPW
sobre perl RTR-TAPW con tapa
transparente RT-CCWS.
ETIQUETAS MG-TPM
4.8) Procedimiento de impresión
Luego de haber cargado el producto a imprimir sobre la placa, proceder a la impresión.
– Establecer los datos en el programa (ver el manual del software) y pulsar la tecla “IMPRESIÓN” para comenzar la fase de
impresión; el carro se introducirá en el interior de la impresora y será expulsado gradualmente hasta detenerse automáti-
camente al nal del ciclo con la tarjeta impresa.
– Quitar la tarjeta de la placa y proceder a la separación de las distintas etiquetas cortando los extremos de unión.
4.9) Ejemplos de uso de algunos tipos de etiquetas.
.38.
Simples
Modulares
