Collegamenti elettrici
Prima di qualunque intervento nella caldaia togliere
l’alimentazione elettrica tramite l’interruttore bipolare es-
terno “OFF”.
Alimentazione 230 V + collegamento di terra
Il collegamento si eettua con un cavo 2 P+ T
fornito con la caldaia,
collegato alla scheda principale all'interno del pannello comandi.
Collegamento Periferiche

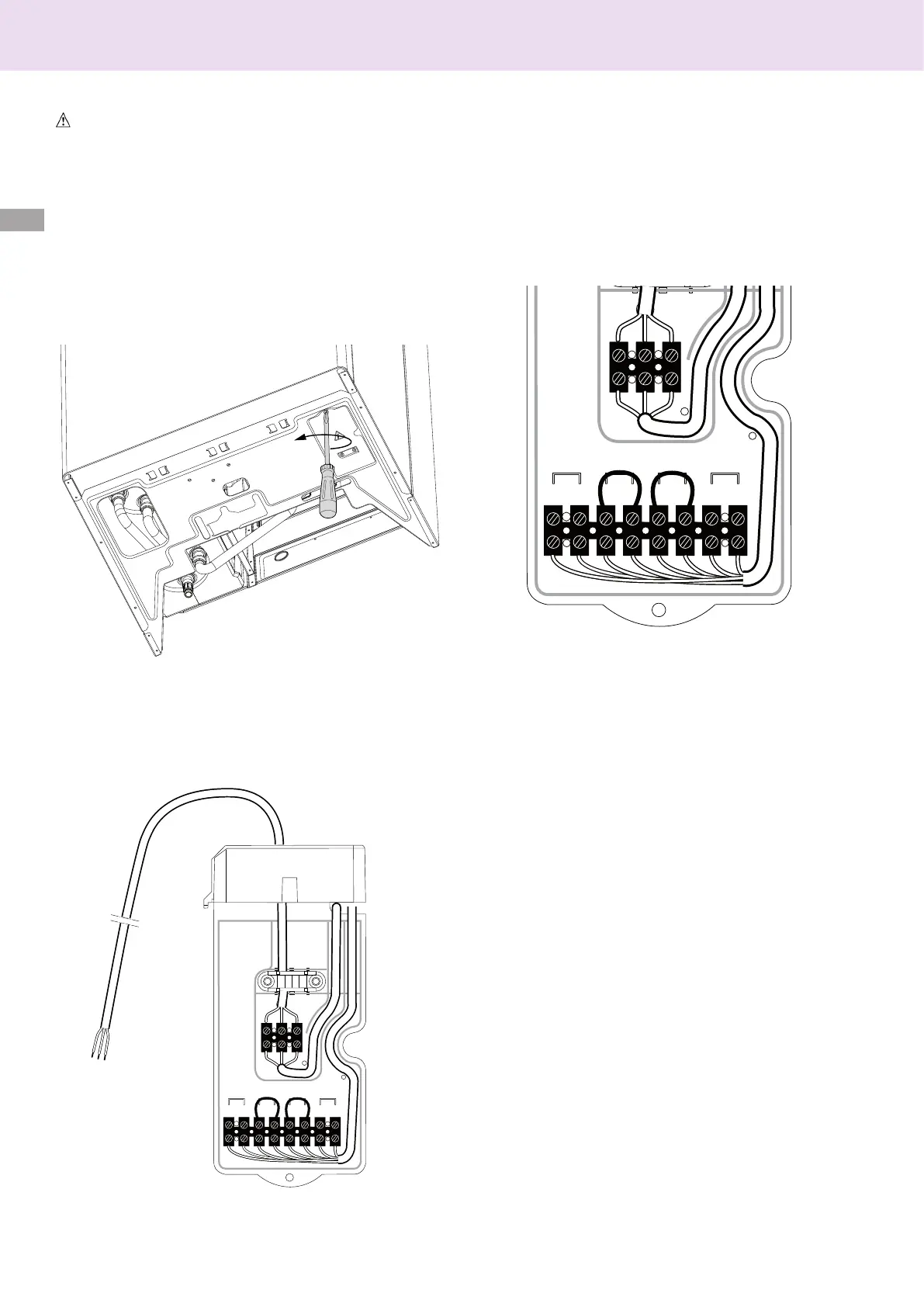

Per accedere alle connessioni delle periferiche procedere come se-
gue :
- scollegare elettricamente la caldaia
- aprire lo sportellino della scatola collegamento posta sotto la
caldaia.
Si accede alla morsettiera per il collegamento di :
TA1 - Termostato ambiente 1
TA2 - Termostato ambiente 2
SE - Sonda esterna
BUS - Collegamento periferiche modulanti (es. Controllo
Remoto, sensori ambiente etc....
Si ha inoltre la possibilità di inserire delle schede opzionali per altri
accessori :
- sonda ambiente
- predisposizione schede opzionali (Bus B)
Per il collegamento ed il posizionamento dei cavi delle
periferiche optionali vedere le avvertenze relative
all’installazione delle periferiche stesse.
Collegamento termostato ambiente
- rimuovere il ponticello sul morsetto TA1,
- collegare i cavi del Termostato Ambiente al morsetto.
