Regolazione
IT
Verica delle regolazioni gas
Rimuovere il mantello frontale e procedere come sotto riportato.
Controllo della pressione di alimentazione

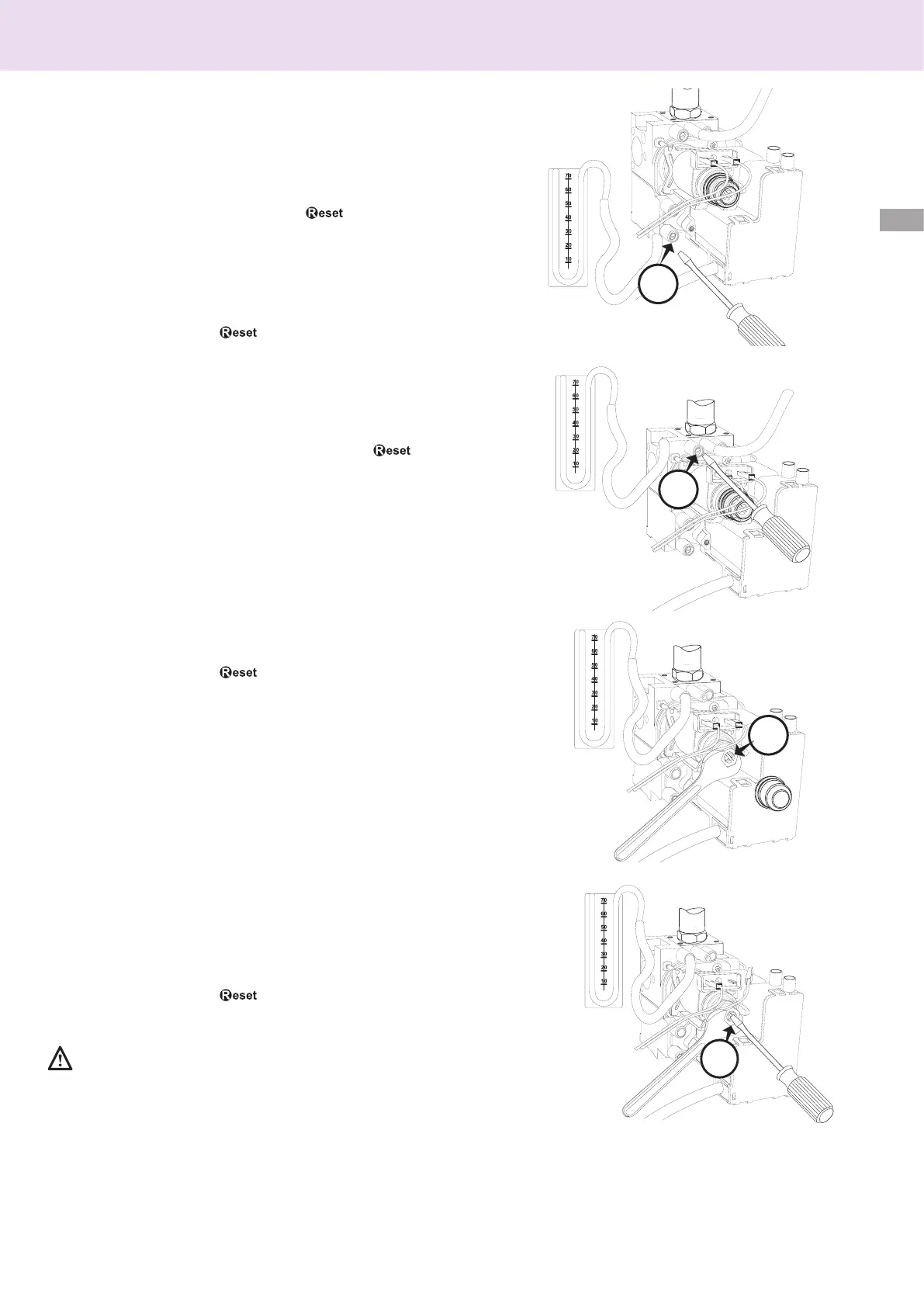

1. Allentare la vite 1 ( g. a) ed inserire il tubo di raccordo del mano-
metro nella presa di pressione.
2. Mettere la caldaia in funzione alla potenza massima attivando la
“funzione spazzacamino” (premere il tasto per 5 secondi, sul
display appare t --). La pressione di alimentazione deve corrispon-
dere a quella prevista per il tipo di gas per cui la caldaia è predi-
sposta.
3. Al termine del controllo stringere la vite 1 e controllarne la tenu-
ta.
4. La funzione spazzacamino si disattiva automaticamente dopo 10
minuti o premendo il tasto .
Controllo della potenza massima sanitario
1. Per controllare la potenza massima, allentare la vite 2 (g.b) ed in-
serire il tubo di raccordo del manometro nella presa di pressione.
2. Scollegare il tubetto di compensazione della camera aria.
3. Mettere la caldaia in funzione alla potenza massima sanitario at-
tivando la “funzione spazzacamino” (premere il tasto per 5
secondi sul display appare t --), ruotare l'encoder in seno orario
per attivare il funzionamento alla potenza massima sanitaria. Sul
display appare t -- .
La pressione di alimentazione deve corrispondere a quella prevista
nella tabella “Regolazione Gas” per il tipo di gas per cui la caldaia è
predisposta. Se non dovesse corrispondere togliere il cappuccio di
protezione ed agire sulla vite di regolazione 3 (g. c).
4. Al termine del controllo stringere la vite 2 e controllarne la tenu-
ta.
5. Rimontare il cappuccio di protezione del modulatore.
6. Ricollegare il tubetto di compensazione.
7. La funzione spazzacamino si disattiva automaticamente dopo 10
minuti o premendo il tasto .
Controllo della potenza minima
1. Per controllare la potenza minima, allentare la vite 2 (g. b) ed in-
serire il tubo di raccordo del manometro nella presa di pressione.
2. Scollegare il tubetto di compensazione della camera aria.
3. Mettere la caldaia in funzione alla potenza massima (attivando la
“funzione spazzacamino” ruotare l'encoder in seno orario per atti-
vare il funzionamento alla potenza massima sanitaria.
Sul display appare t__ .
Scollegare un cavo dal modulatore (g. d) la pressione deve cor
-
rispondere a quella prevista nella tabella “Regolazione Gas” per il
tipo di gas per cui la caldaia è predisposta. Se non dovesse corri-
spondere agire sulla vite di regolazione 4 (g. d).
4. Al termine del controllo stringere la vite 2 e controllarne la tenu-
ta.
5. Ricollegare il cavo del modulatore.
6. Ricollegare il tubetto di compensazione.
7. La funzione spazzacamino si disattiva automaticamente dopo 10
minuti o premendo il tasto .
ATTENZIONE
Al termine delle operazioni di regolazione vericare la tenuta.
