CHAFFOTEAUX NIAGARA C 25 CF Installation And Servicing Instructions

14
IT
Predisposizione al servizio
Per garantire la sicurezza ed il corretto funzionamento
dell’apparecchio la messa in funzione della caldaia deve essere
eseguita da un tecnico qualicato in possesso dei requisiti di legge.
Riempimento circuito idraulico
Procedere nel modo seguente:
- aprire le valvole di sfogo dei radiatori dell’impianto;
- allentare il tappo della valvola automatica di sfogo aria posta sul
circolatore;
-
aprire gradualmente il rubinetto di riempimento della caldaia e chiudere
le valvole di sfogo aria sui radiatori appena esce acqua;
- chiudere il rubinetto di riempimento caldaia quando la pressione
indicata sull’idrometro è di 1-1,5 bar.
Alimentazione Gas
Procedere nel modo seguente:
- vericare che il tipo di gas erogato corrisponda a quello indicato
sulla targhetta della caldaia;
- aprire porte e nestre;
- evitare la presenza di scintille e amme libere;
- vericare la tenuta dell’impianto del combustibile con rubinetto di
intercettazione posto in caldaia chiuso e successivamente aperto
con valvola del gas chiusa (disattivata), per 10 minuti il contatore
non deve indicare alcun passaggio di gas.
Alimentazione Elettrica
- Vericare che la tensione e la frequenza di alimentazione
coincidano con i dati riportati sulla targa della caldaia;
- vericare l’efficienza del collegamento di terra.
Funzione Disareazione
Premendo il tasto Esc per 5 secondi la caldaia attiva un ciclo di
disareazione di circa 7 minuti. La funzione può essere interrotta
premendo il tasto Esc. Se necessario è possibile attivare un nuovo
ciclo. Vericare che la caldaia sia in Stand-by, nessuna richiesta dal
circuito riscaldamento o dal sanitario

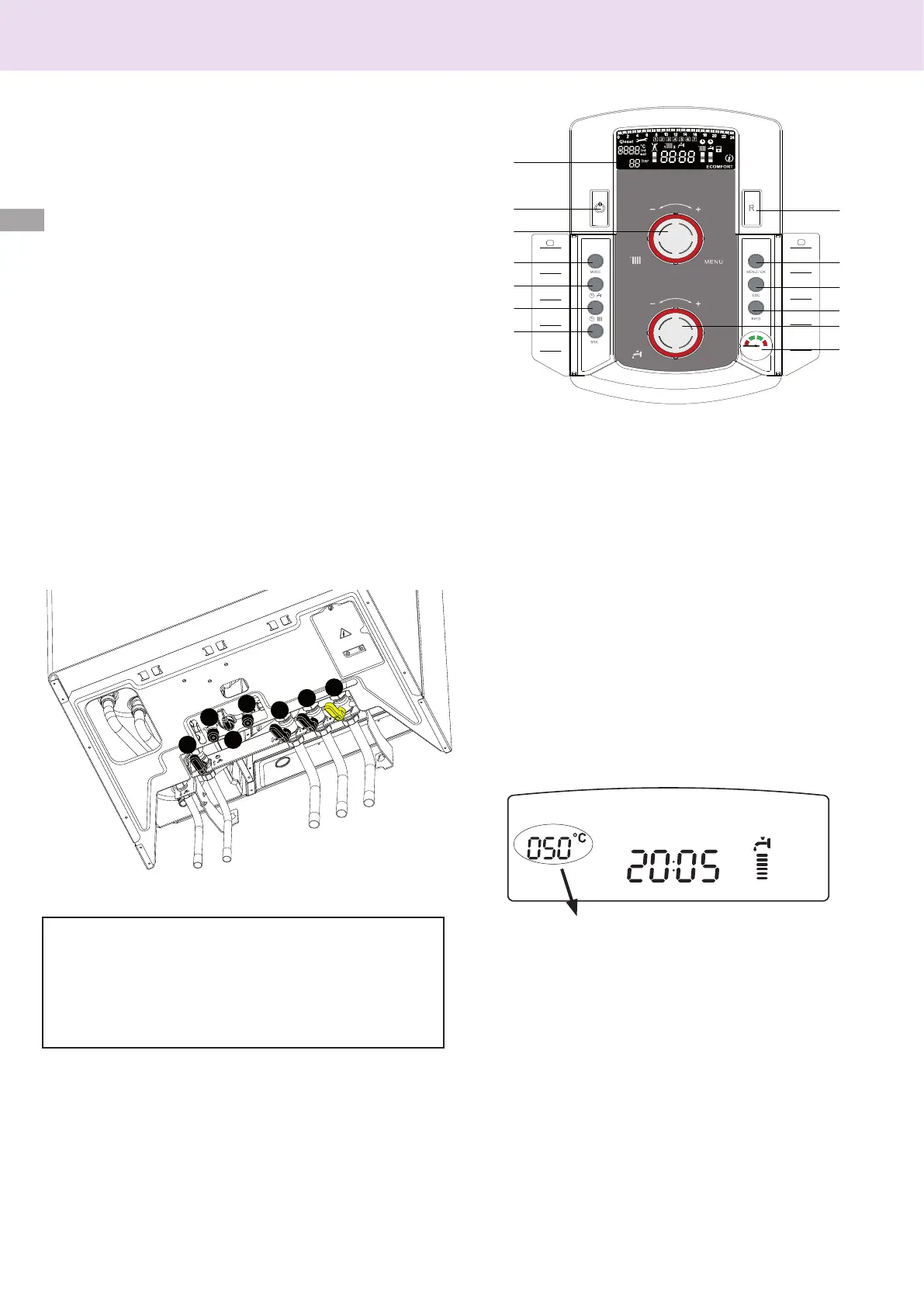

Pannello Comandi
1. Display
2. Tasto ON/OFF
3. Manopola regolazione temperatura riscaldamento
- utilizzata anche come “encoder” per la navigazione e la
programmazione all’interno dei menu di impostazione come
indicato nelle pagine seguenti.
4.
Tasto MODE
(Selezione modalità di funzionamento caldaia (estate/inverno)
5. Tasto attivazione funzione Comfort / Eco
6. Tasto attivazione Programmazione riscaldamento
7. Tasto SRA (Attivazione Termoregolazione)
8. Idrometro
9.
Manopola regolazione temperatura sanitario
10. Tasto INFO
11. Tasto ESC
12. Tasto MENU/OK
13. Tasto RESET
Procedura di accensione
Premere il tasto ON/OFF sul pannello comandi per accendere la cal-
daia il display visualizza:
La modalità di funzionamento verrà visualizza dal display:
la prima cifra indica la modalità di funzionamento:
0 XX = Stand-by, nessuna richiesta, il testo sul dispaly indica la
modalità di funzionamento selezionata (estate o inverno)
C XX = Richiesta riscaldamento
c XX = Post-circolazione riscaldamento
d XX = Richiesta acqua calda sanitaria
b XX = Reintegro bollitore
h XX = Post-circolazione dopo prelievo sanitario
F XX = Antigelo circolatore attivo o antigelo bruciatore attivo
La seconda e terza cifra indicano:
- in assenza di richiesta la temperatura di mandata
- in modalità riscaldamento la temperatura di mandata
- in modalità sanitario la temperatura impostata dell’acqua calda
sanitaria
- in modalità antigelo la temperatura di mandata.
La scelta della modalità di funzionamento viene eettuata tramite
il tasto MODE 4.
1
2
3
4
5
6
7
11
12
13
10
9
8
ABCDEFGHIL123456
bar
1
3
2
Eté
230V
30
32
33
34
36
36
35
Estate
Messa in funzione Regolazione
