24
Regolazione Regolazione
IT
Regolazione

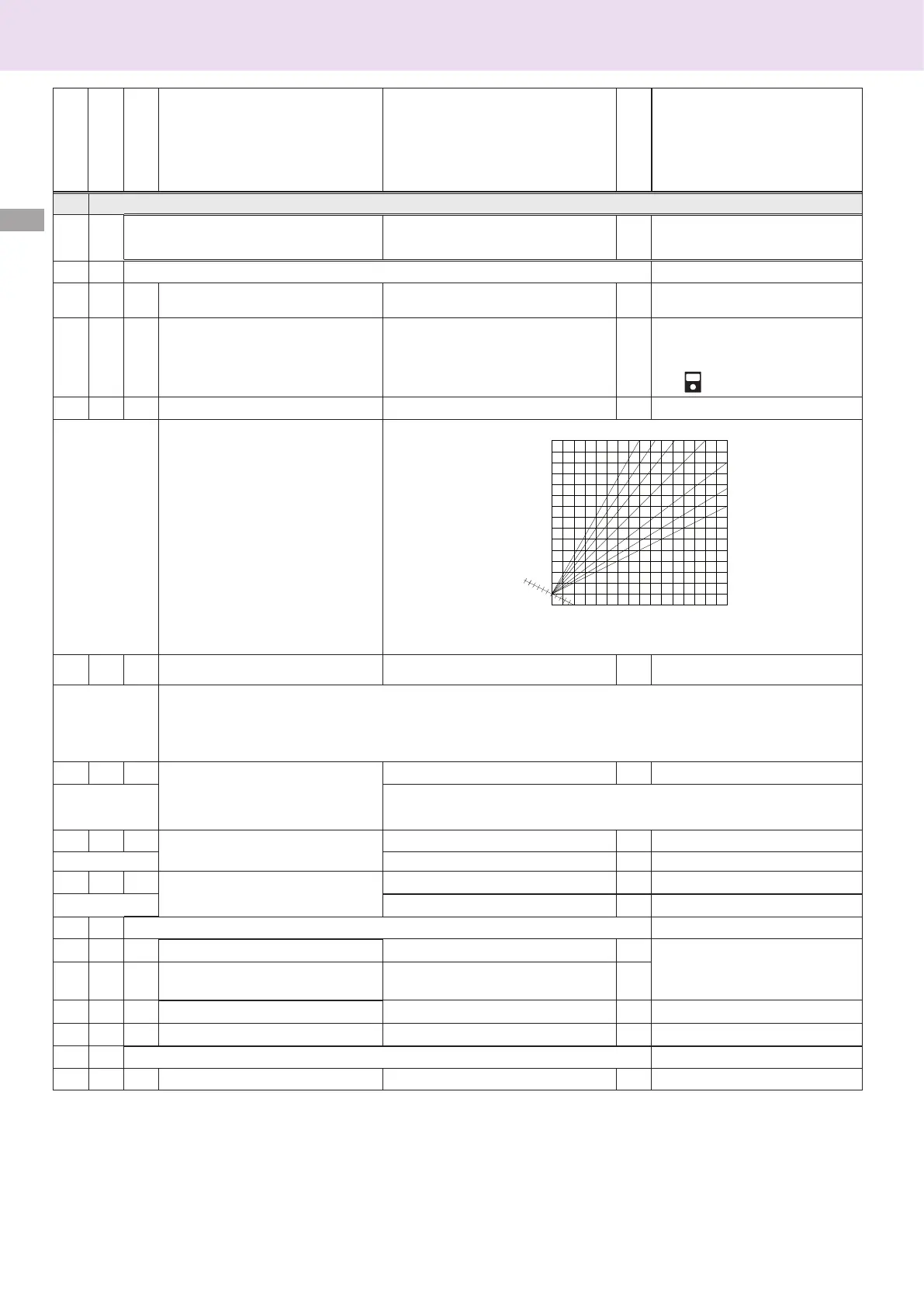

menu sotto-menu parametro descrizione range impostazioni di fabbrica
4 PARAMETRI ZONA 1
4 1
Inserimento Codice d’accesso 222 ruotare l’encoder in senso orario
per selezionare 234 e premere il
tasto MEnu
4 2 IMPOSTAZIONE ZONA 1
4 2 0
Impostazione Range Temperature
impianto di riscaldamento
0 = da 20 a45 °C (basse temp)
1= da 35 a 82 °C (alte temp)
1 Selezionare in base alla tipologia di
impianto
4 2 1
Selezione Tipologia Termoregolazione
in base alle periferiche connesse
0 = Temperatura ssa di mandata
1 = Dispositivi ON/OFF
2 = Solo Sonda Ambiente
3 = Solo Sonda Esterna
4 = Sonda Ambiente + S. Esterna
1
Per attivare la Termoregolazione
premere il tasto SRA. Sul display si
illuminerà il simbolo
4 2 2
Selezione curva Termoregolazione
da 0_2 a 3_5
1_5
Nel caso di utilizzo della sonda
esterna, la caldaia calcola la
temperatura di mandata più idonea
tenendo conto della temperatura
all’esterno e del tipo di impianto.
Il tipo di curva va scelta in funzione
della temperatura di progetto
dell’impianto e dell’entità delle
dispersioni presenti nella struttura.
Per impianti ad alta temperatura è
possibile scegliere tra una delle curve
a lato rappresentate.
température de départ
de l’installation
haute température
température externe
30
40
50
60
70
80
90
100°C
10
2.53.03.5 2.0
1.5
1.2
1.0
5 0 -5 -10 -15 -20 °C
4 2 3
Spostamento parallelo della curva di
termoregolazione
da - 20 a + 20 0
Per adattare la curva termica alle esigenze dell’impianto è possibile spostare parallelamente la curva così da modicare la
temperatura di mandata calcolata e quindi la temperatura ambiente.
Accedendo al parametro e ruotando l’encoder si può spostare parallelamente la curva. Il valore di spostamento è leggibi-
le sul display da - 20 a + 20. Ogni step equivale ad un aumento 1°C della temperatura di mantata rispetto al set-piont.
Attivata la Termoregolazione lo spostamento della curva è possibile anche ruotando l’encoder.
4 2 4
Compensazione da 0 a + 20 20
Se impostato a 0 la temperatura rilevata dal sensore ambiente non inuisce sul
calcolo del setpoint. Se a 20, la temperatura ambiente rilevata ha la massima
inuenza sul calcolo del setpoint.
4 2 5
Impostazione temperatura massima
riscaldamento Zona 1
da 35 a 82 °C 82 se paramatro 420 = 1
da 20 a 45 °C 45 se paramatro 420 = 0
4 2 6
Impostazione temperatura minima
riscaldamento Zona 1
da 35 a 82 °C 35 se paramatro 420 = 1
da 20 a 45 °C 20 se paramatro 420 = 0
4 3 DIAGNOSTICA solo visualizzazione
4 3 0
Temperatura ambiente zona 1
Attivo solo con dispositivo modu-
lante collegato (optional)
4 3 1
Temperatura riscaldamento
impostata zona 1
4 3 2
Stato richiesta di calore zona 1
ON o OFF
4 3 3
Stato circolatore zone 1
Attivo solo con MCD
4 4 GESTIONE DISPOSITIVI DI ZONA
4 4 0 Controllo Circolatore Zona 1 ON o OFF Attivo solo con MCD
Temperatura di
mandata all'impianto
Alta temperatura
Temperatura esterna
