Εγκατάσταση Installation

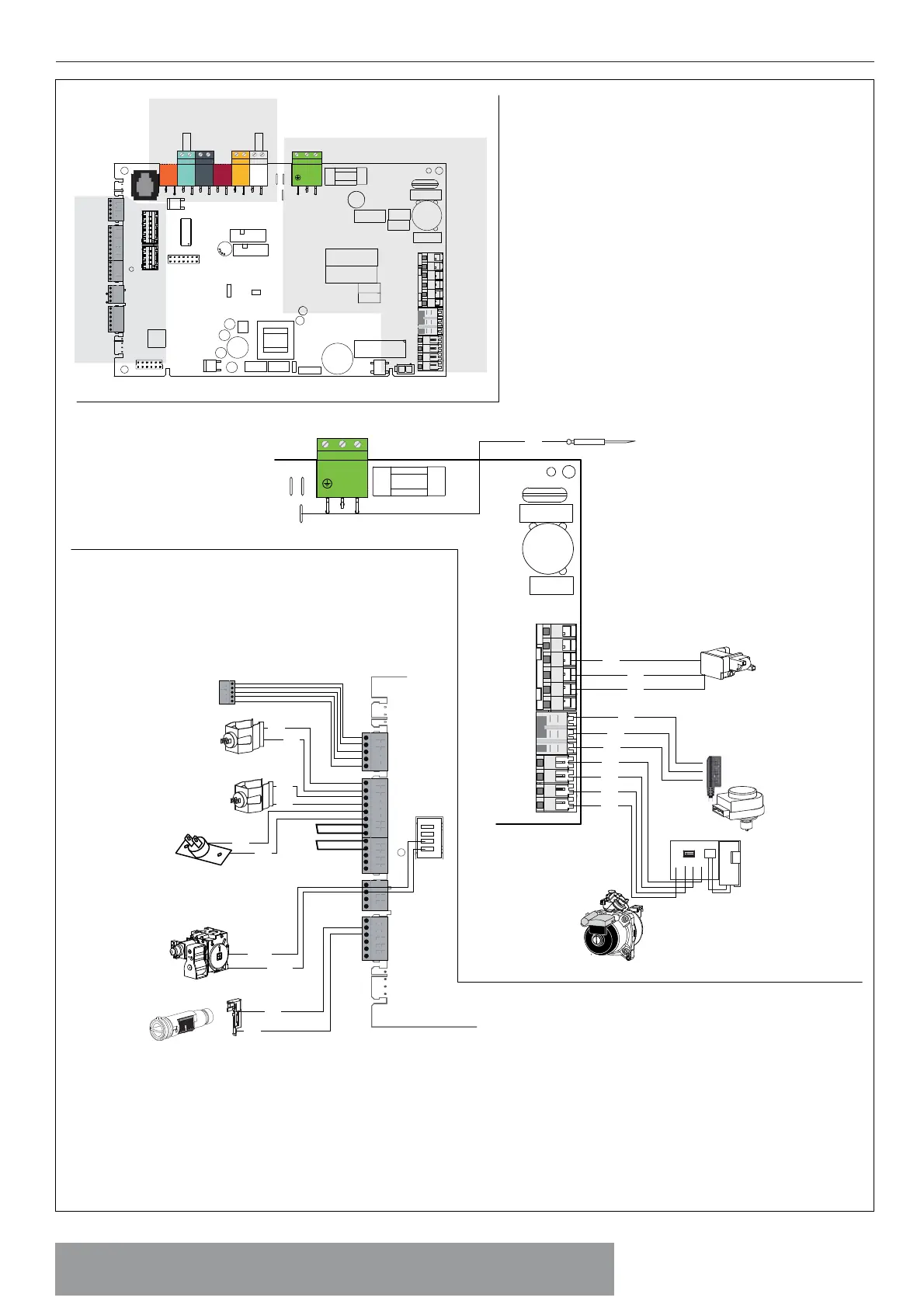

PIGMA/PIGMA SYSTEM
N
N
FLAME
L
L
BUS
TB
TA2 SE TNK SOL TA1
CN14
CN13
CN9
CN17
1
CN19
CN1
1
1
CN8
1
CN6
1
1
1
N
N
FLAME
L
L
CN19
CN2
CN11
1
1
Gr
CN11
1
Display
Οθονη
Rd
Rd
Bl
Bl
Bk
Bk
CN14
CN3
1
1
CN8
1
CN25
1
Bk
Bl
Br
CN9
Bk
Bk
Bk
Bk
3
1
2
4
Αισθητηρασ καπνών
Fume sensor
Wh
Wh
Br
Bk
Bl
Συνδέσει Χ.Τ.
LV Connections
Παροχόετρο ζεστού νερού χρήση
D.H.W. ow switch
PIGMA
Αισθητήρα εισόδου
κύριου εναλλάκτη
C.H. Flow temp. probe
Αισθητήρα εξόδου
κύριου εναλλάκτη.
C.H. Return temp. probe
βαλβίδα αερίου
Gas valve
Συνδέσει Υ.Τ.
HV Connections
βαλβίδα διανοή
Diverter valve
Σύστηα έναυση
Spark generator
Elettrodo di rilevazione amma
Detection electrode
Κυκλοφορητή
Circulation Pump
Περιφερειακών
Peripheral unit
Συνδέσει Χ.Τ. LV connections
Συνδέσει Υ.Τ. HV Connections
Br
Br
Bk= αύρο - Black
Rd = κόκκινο - Red
Gr = πράσινο - Green
Bl = πλε - Blue
Br = Μπράουν - Brown
Wh = λευκό - White
Gry = γκρί - Grey

CHAFFOTEAUX PIGMA Series Specifications

General

Heat Exchanger Material	Stainless Steel
Modulation Range	1:7
Category	Boiler
Type	Condensing
Fuel Type	Natural Gas / LPG
Installation	Wall Mounted
