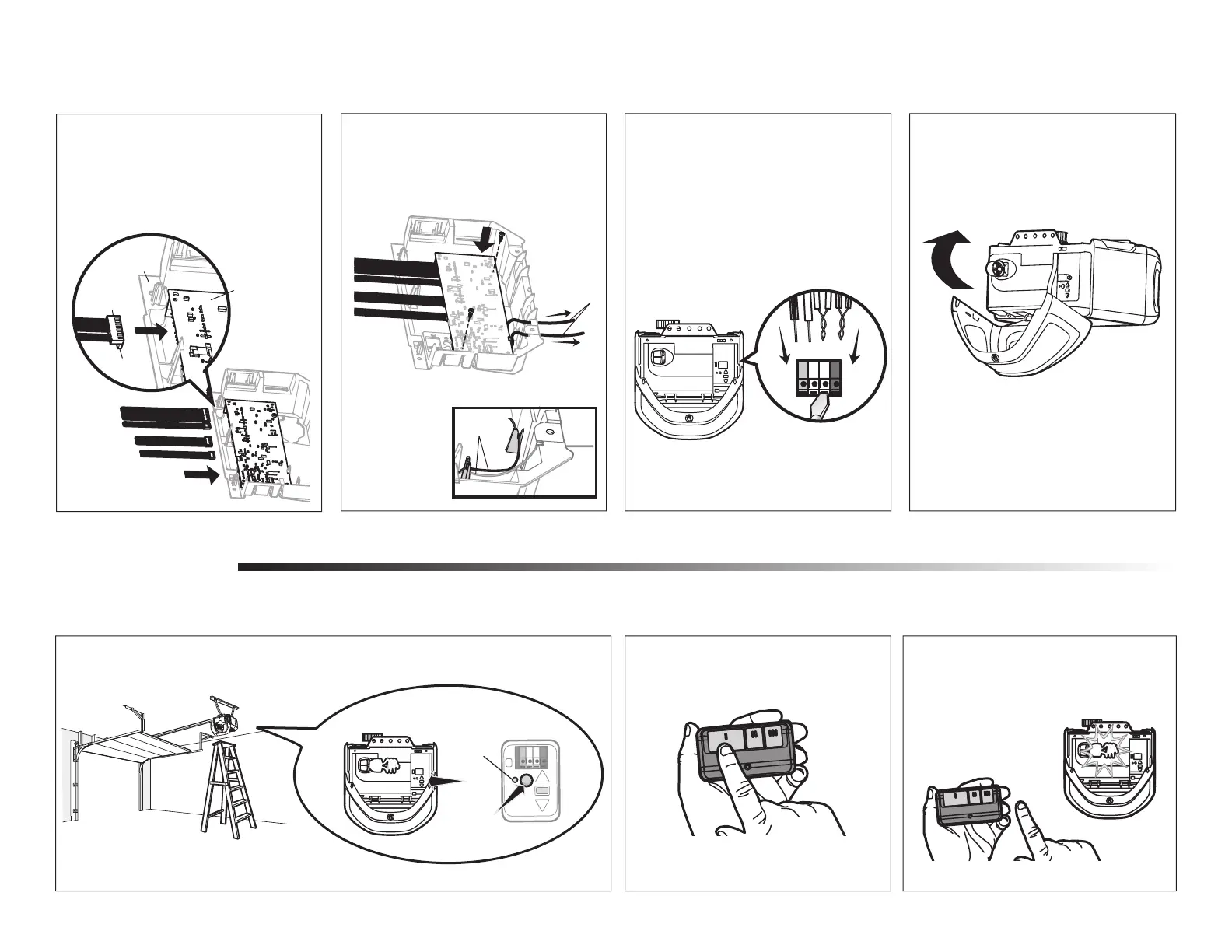

Instale la nueva tarjeta lógica del receptor
3
3.1 Conecte el hato de cables a la nueva
tarjeta lógica del receptor. Al volver
a conectar el arnés del cable, esté
seguro que las lengüeta en el arnés
del cable están haciendo frente al panel
de extremo, no la tarjeta de lógica.
3.3 Vuelva a insertar los cables.
Cables de control de la puerta:
• el cable blanco en el terminal blanco.
• el cable blanco/rojo en el terminal
rojo.
Cables de los sensores de seguridad:
• los cables blancos en el terminal
blanco.
• los cables blancos/negros en el
terminal gris.
NOTA: SE DEBERÁ REALIZAR UNA PRUEBA DEL SISTEMA DE REVERSA DE SEGURIDAD PARA ASEGURAR UN FUNCIONAMIENTO SEGURO.
1
Programacíon
1.1 Presione y suelte el botón “Aprendizaje” del abre-puertas de garaje. La luz indicadora de
“Aprendizaje” permanecerá encendida durante 30 segundos.
1.2 En menos de 30 segundos, mantenga
presionado el botón del control remoto.
Programar un control remoto usando el botón “Aprendizaje”
3.4 Instale la lente de luz alineándola
con las bisagras y colocándola en
su lugar. Vuelva a conectar la energía.
NOTA: Al instalar la lente de luz, asegúrese
de que los cables de la antena cuelguen
derechos hacia abajo.
3.2 Inserte los cables de la antena a través
de los orifi cios del panel posterior.
Coloque la tarjeta lógica del receptor en
su lugar en el panel posterior y sujétela
con tornillos.
NOTA: En algunos
modelos, el
cable corto de la
antena se deberá
colocar en los
compartimientos
del panel posterior.
Cables de
la antena
Cables de
la antena
Para insertir o soltar el
cable, empuje la lengüeta
hacia dentro con la punta
de un destornillador.
Rojo Blanco Blanco
Gris
1.3 Suelte el botón cuando la luz del
abre-puertas de garaje parpadee. Ya
aprendió el código. Si no se han
colocado las bombillas, se escucharán
dos chasquidos.
Luz indicadora de
“Aprendizaje”
Botones de
LEARN amarillo
Tarjeta de lógica
Panel de
extremo
Arnés del
cable
Lengüeta
