1
Antes de comenzar
1
2
Installation

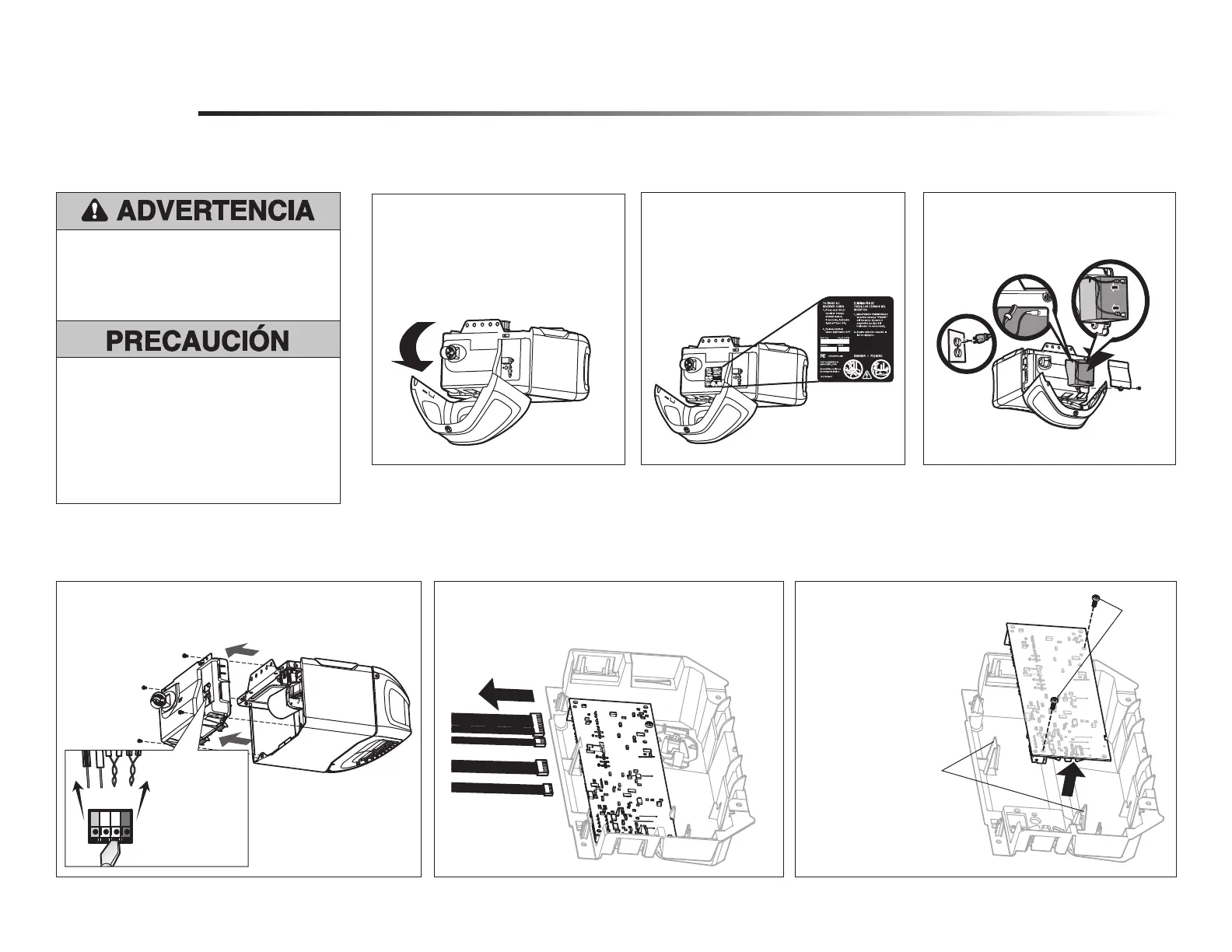

REEMPLAZO DE LA TARJETA LÓGICA DEL RECEPTOR
Modelos 045DCT y 045DCT125
1.2 A fi n de conservar su garantía,
coloque la etiqueta suministrada
sobre la etiqueta existente en el
panel posterior del abre-puertas de
garaje.
.
.
1.1 Retire la lente de luz tirando de los
lados superiores de la lente de luz y
rotando la lente de luz hacia abajo.
Ajuste los precintos de la lente de
luz para retirar la lente del panel
posterior.
NOTA: Los productos ilustrados en las instrucciones son para su referencia. Su producto puede verse diferente.
1.3 Desconecte del abre-puertas de
garaje la alimentación eléctrica y la
batería (si estuviera usando una).
Retire la tarjeta lógica del receptor
2.1 Desconecte los cables de los terminales de conexión
rápida (A). Retire el panel posterior de la tarjeta lógica del
receptor del abre-puertas de garaje.
2.2 Desenchufe los hatos de cable de la tarjeta lógica
del receptor. Para retirar los hatos, puede necesitar
pinzas de punta fi
na.
2.3 Retire la tarjeta lógica del
receptor del panel posterior
retirando los 2 tornillos y
soltando los 2 precintos.
Tornillos
Precintos
A
Para evitar que se dañe la tarjeta lógica/
el receptor, NO toque la tarjeta de circuito
impresa de la tarjeta lógica/del receptor de
reemplazo durante la instalación.
SIEMPRE uso los guantes protectores y
protección ocular cuando cambiar la batería
o trabajando cerca el compartimiento de la
batería.
PRECAUCIÓN
ADVERTENCIA
Para reducir el riesgo de INCENDIO o LESIONES
a las personas:
• Desconecte TODA la corriente eléctrica y de la
batería ANTES de realizar cualquier servicio o
mantenimiento.
PRECAUCIÓN
ADVERTENCIA
Para insertir o soltar
el cable, empuje la
lengüeta hacia dentro
con la punta de un
destornillador
Rojo
Blanco Blanco Gris
