ENSAMBLADO PASO 1
SOLO para puertas corredizas y batientes
Ensamble de riel y sujetar la ménsula
No encienda ni use el abre-puertas hasta que llegue al paso
de la instalación correspondiente, de otra manera corre el
riesgo de complicar el proceso de instalación.

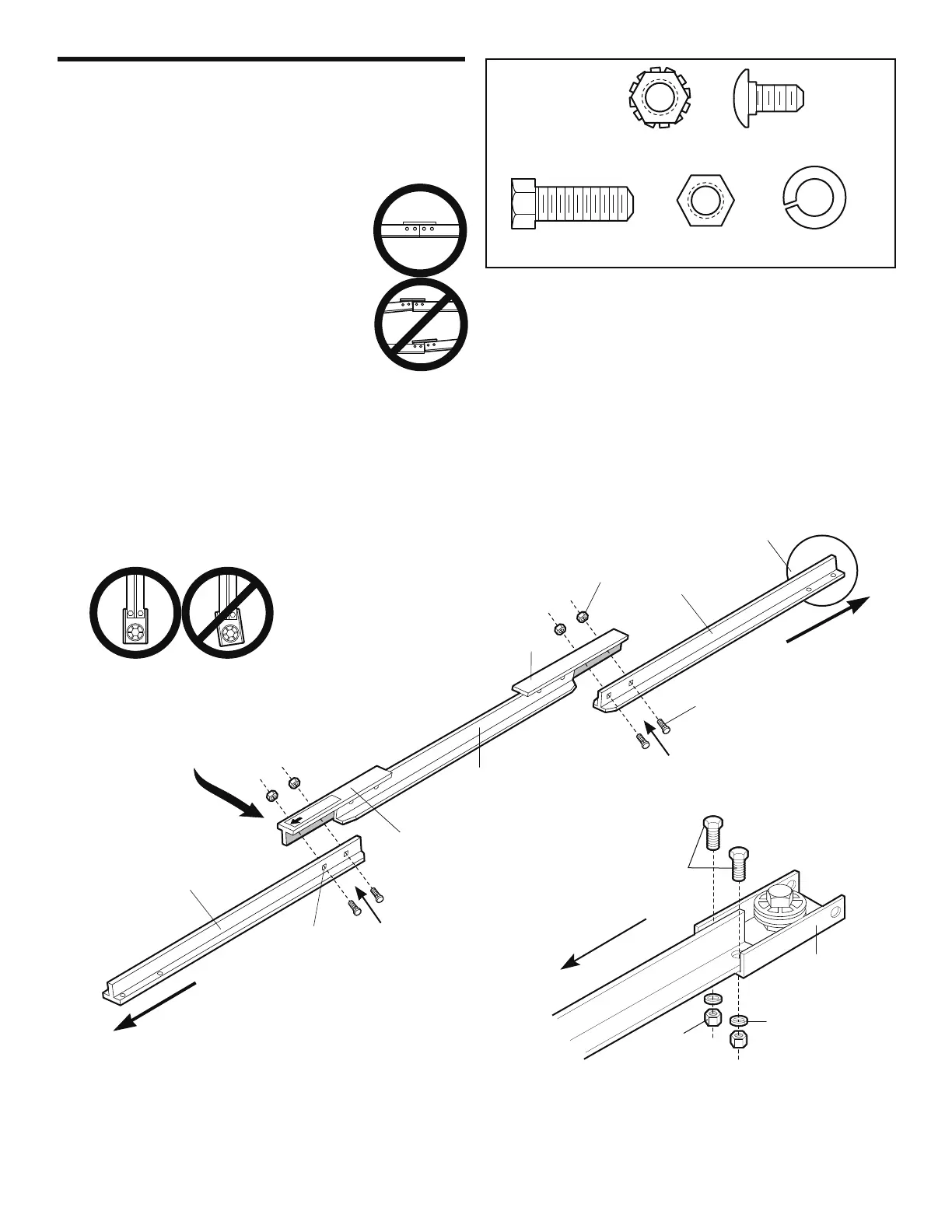

1. Coloque las tres secciones del riel, sobre una
superficie plana para el armado. Las
secciones extremas son idénticas. Asegúrese
que la “marca de la flecha” en la sección
central apunte en la dirección mostrada en la
ilustración.
2. Conecte la sección y las contratuercas
de 1/4 pulg. a las secciones extremas del
mismo lado como se ilustra en la figura
correspondiente.
NOTA:
Si el riel no se ensamble exactamente
como se muestra, el carro no se moverá suavemente a lo
largo del riel o golpeará contra los pernos.
3. Inserte los pernos con cabeza redonda y cuello cuadrado en
el lado opuesto a las secciones extremas. Apriete las tuercas.
4. Situar la ménsula frente al final del riel con se muestra. Fijar
firmement con los pernos indicados.
NOTA:
Al apretar los pernos, asegúrese de que la ménsula se
mantenga paralela al riel. De otra manera el riel puede
doblarse cuando esté abriendo la puerta.
10
Tuerca de sequridad
1/4 pulg.-20x7/16 de pulg.
Perno de coche
1/4 pulg.-20x1/2 de pulg.
Perno Hexagonal
5/16 de pulg.-18x7/8 de pulg.
Tuerca
5/16 de pulg.-18
Arandela
5/16 de pulg.
Square Carriage
Bolt Holes
Rail connects to
opener at this end.
Tuerca de
sequridad 1/4 de pulg.
TO GARAGE DOOR
EN DIRECCIÓN
OPUESTA AL
ABRE-PUERTAS
El riel se conecta
al abre-puertas
mediante este extremo.
El sostén de la polea
del cable se fija a este
extremo del riel.
Brazos en
riel
Brazos en
riel
Riel
(Sección centro)
Riel
(sección final)
Riel
(sección final)
Perno de coche
1/4 pulg. -20x1/2 de pulg.
Escuadra del carro
perforación para
la flecha
El soporte y riel deben estar paralelos
Perno Hexagonal
5/16 de pulg. -18x7/8 de pulg.
Arandela
5/16 de pulg.
Tuerca
5/16 de pulg.
Ménsula
ESTAS PIEZAS
SE MUESTRAN
EN SU TAMAÑO
REAL
Llaves de caja de 11 mm
Llaves de caja de 13 mm
