Chamberlain 1425E - Fijar Riel a Abre-Puertas

12
USAR UNICAMENTE
ESTE TIPO Y
TAMAÑO DE PERNO
Riel
(sección posterior)
Orificio del tornillo
de protección de
la cubierta
Tuerca
5/16 de pulg. - 18
Arandela
5/16 de pulg.
Perno con arandela
5/16 de pulg. -18x1/2 de pulg.
Perno hexagonal
5/16 de pulg. - 18x7/8 de pulg.
Tuerca
5/16 de pulg. -18
Arandela
5/16 de pulg.
Perno hexagonal
5/16 de pulg.-18x7/8 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL

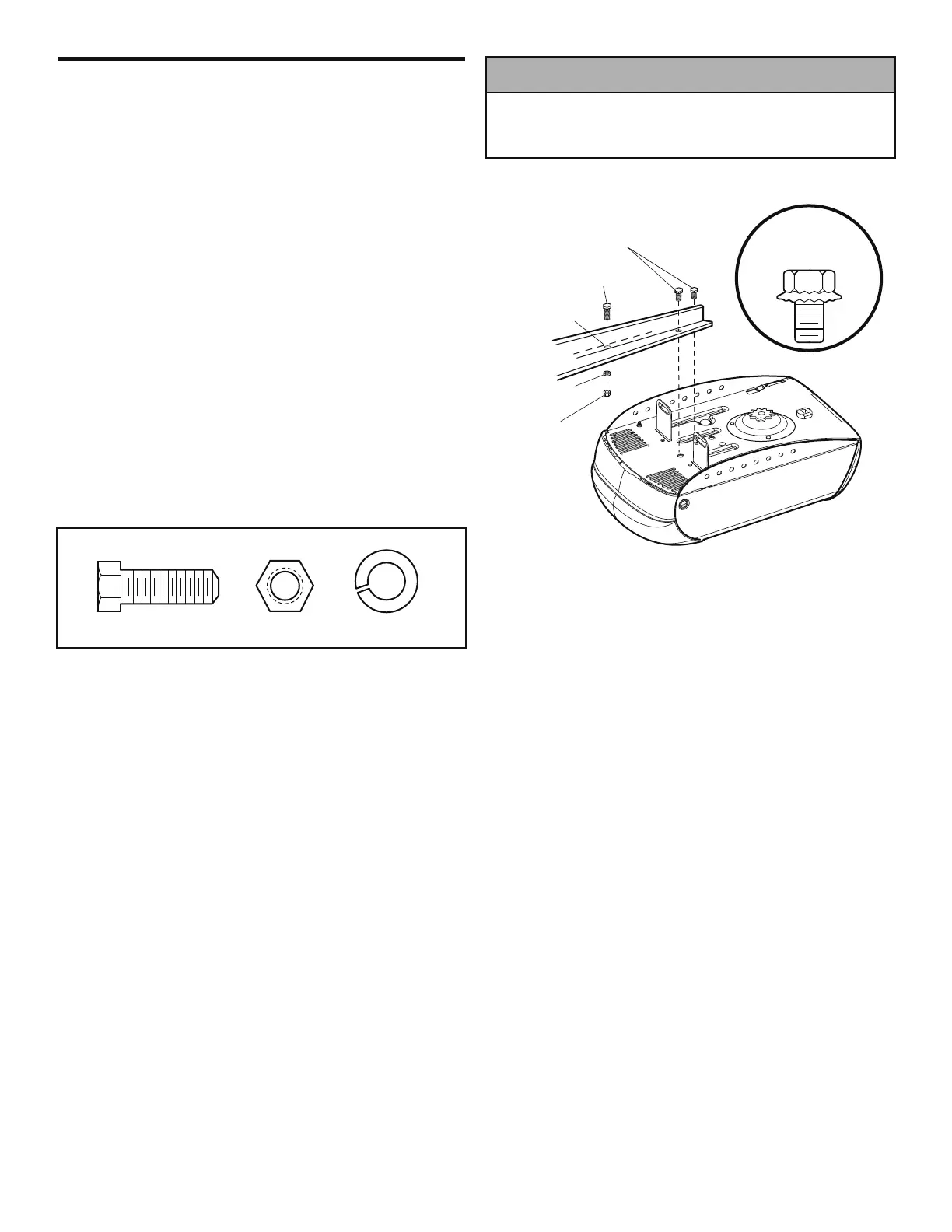

ENSAMBLADO PASO 3
Fijar riel al abre-puertas de garaje
• Colocar el abre-puertas de garaje material de empaque para
proteger la cubierta. Por conveniencia, colocar un soporte
abajo de la ménsula.
• Quitar los dos pernos con arandela 5/16 pulg. -18x1/2 pulg.
montados en la parte superior del motor.
• Alinear los orificios de la sección posterior del riel T con los
orificios del cabezal del abre-puertas.
• Fijar el riel con los dos (2) tornillos previamente colocados y
ajustados firmemente. ¡Sólo se debe utilizar estos pernos!
Cualquier otro perno le causarán serios daños al
abre-puertas.
• Insertar el perno hexagonal 5/16 pulg. - 18x7/8 pulg. en el
orificio de la cubierta protectora en el riel T tal como se
muestra. Apretar fuertemente con una arandela 5/16 pulg. y
una tuerca de 5/16 pulg.
NOTA: Este perno evita que el carro se desplace demasiado.
Mantener una distancia de un mínimo de 25 mm entre el carro y
este perno al ajustar los límites de carrera (ver página 29).
Use SÓLO el perno y la tuerca que vienen montados en la parte
superior del abridor para evitar que el abridor de la puerta de cochera
se dañe SERIAMENTE.
