Chamberlain 1425E - Page 78

38
2
3
4
5
6
7
8
9
10
11
12
13
1
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 41A4371-2 Cubierta del portacadena
2 41B4245-1 Cordón eléctrico
3 41B4375-3 Bloque terminal con tornillos
4 41B5348 Portacadena
5 41C5317-1 Arnés de alambrado - Tablero
Lógico (Panel trasero)
41C5839 Arnés de alambrado - Alto
Voltaje (Bloque de terminales)
41C5806-1 Arnés de alambrado
-Adaptador de motor
41C5418 Arnés de alambrado - Roseta
para foco
6 41D605-1 Motor 80kg/100kg
7 41A5507-12C
Conjunto del circuito impreso
lógico del receptor con panel
terminal
41D182-1 Panel terminal solamente
CLAVE PARTE
NO. NO. DESCRIPCIÓN
8 41A5351-7 Suministro eléctrico
9 41C168 Transformador
10 41D630-2 Soporte: receptáculo de
lámpara, conmutador limitador
11 41A5490-11 Cubierta
12 175C147 Receptáculo de foco
13 108D78 Mica
NO MOSTRADO
41A5536-3 Control remoto de función
múltiple y tornillo (no se incluye
el tablero de circuitos)
10A20 Batería de litio de 3V2032
29B137 Broche de la visera
41A2828 Manija y el cordón liberador
del carro
114A3753 Manual del propietario

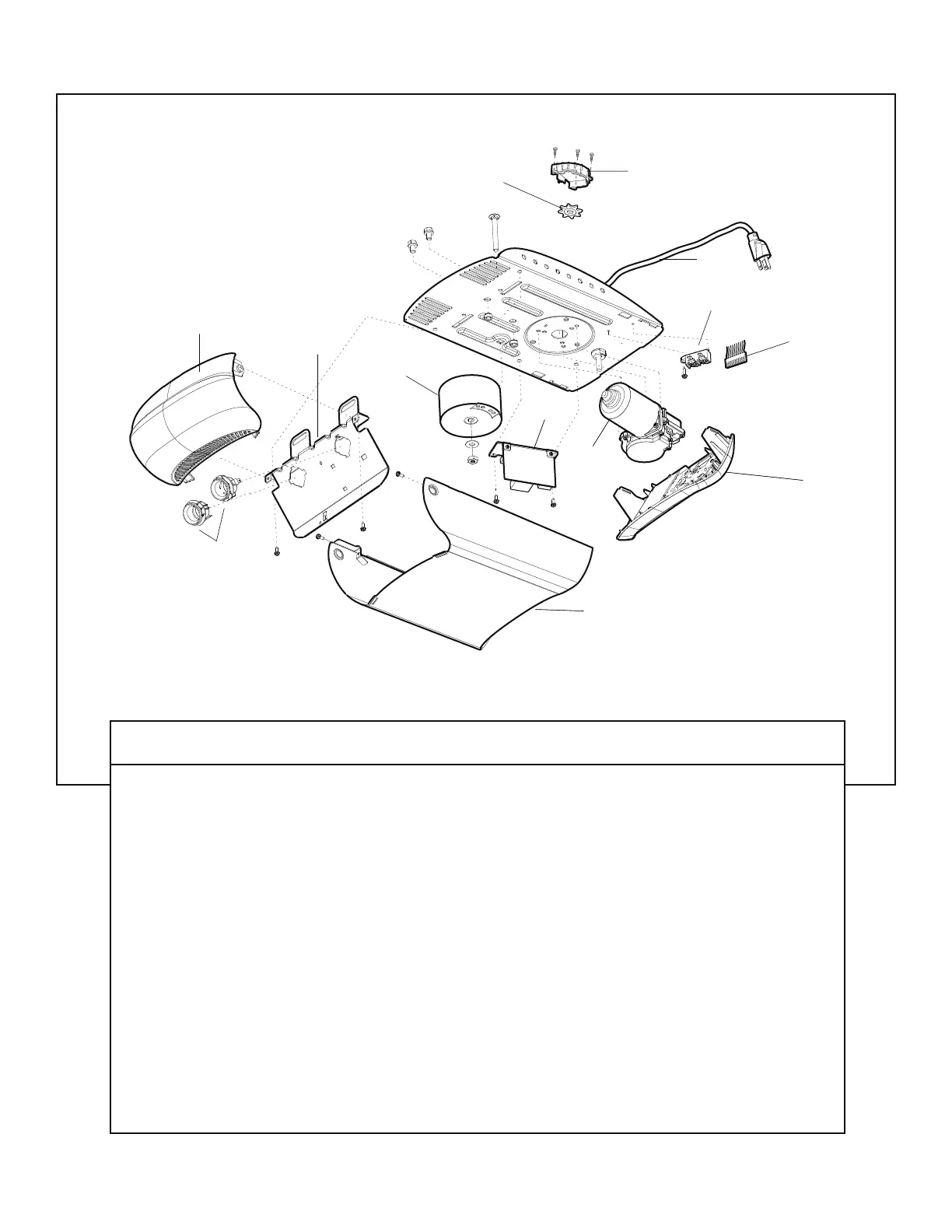

Piezas de la unidad del motor
