2.1 Instalar el módulo nuevo alineando el eje con el
motor.
2.2 Verifi que que los dos orifi cios de montaje (A)
estén alineados con el motor. Fijar el módulo al
motor con dos tornillos (B).
IMPORTANTE: Para alinear el módulo con el motor
podría ser necesario que mueva el módulo hasta que
el eje quede bien asentado y alineado.
2.3 Vuelva a conectar el hato de cables al módulo
de viaje.
2.4 Vuelva a armar el abre-puertas.
2.5 Conecte nuevamente la alimentación eléctrica y
la batería al abre-puertas.
2.6 Realice los ajustes necesarios.
Instalación

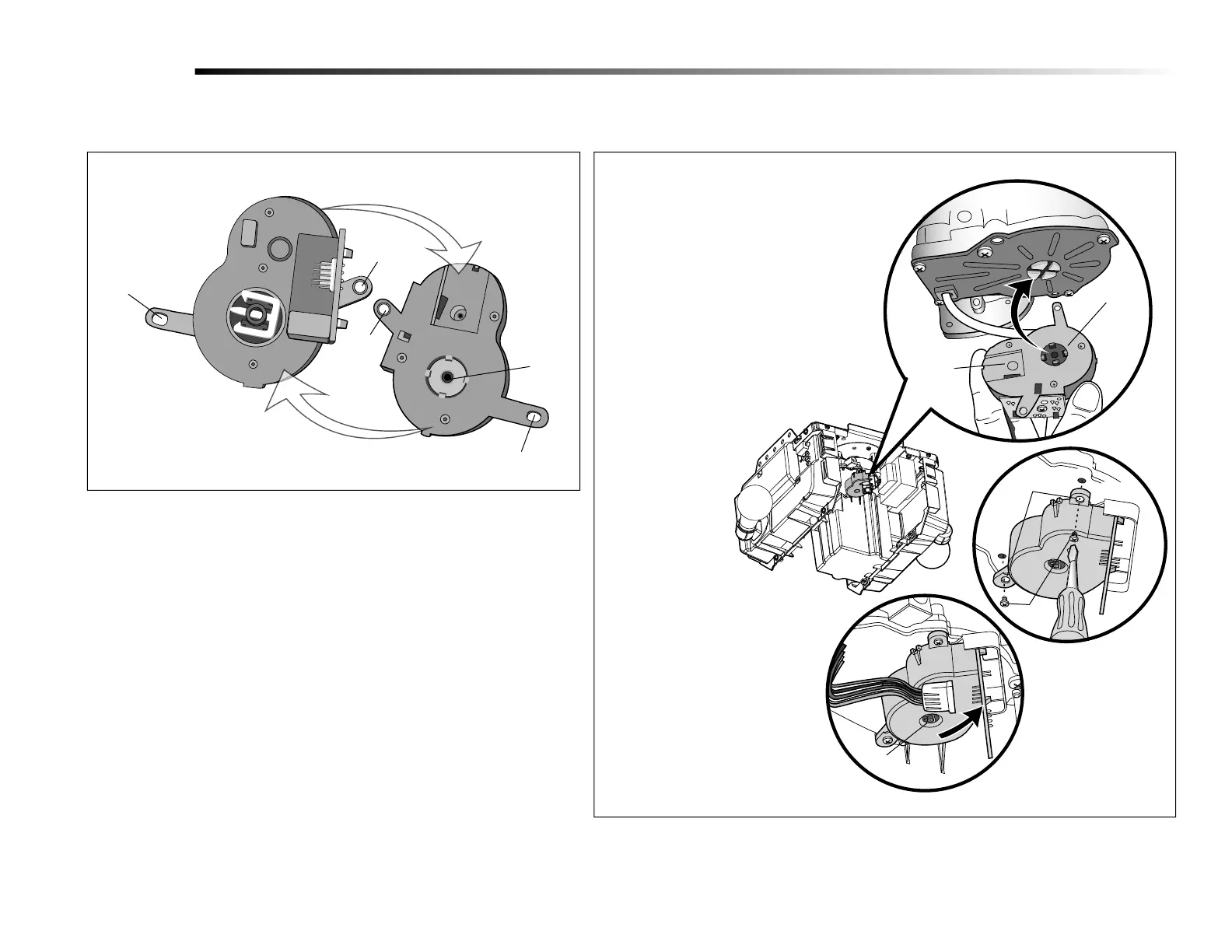

Instalar el módulo de viaje nuevo
2
Eje
A
B
Eje
ATRÁS
FRENTE
A
A
A
A
FRENTE
ATRÁS
MÓDULO DE VIAJE
Orifi cios de montaje (A)
