STACCARE L’ALIMENTAZIONE
DELL’APRIGARAGE PRIMA
D’INSTALLARE IL RICEVITORE
Da utilizzarsi con i seguenti moduli radio:
Per far operare la centralina via radio, bisogna
installare preliminarmente un modulo radio negli
appositi alloggiamenti CN1/CN2.
801221 Supereterodina, 433,92MHz
801344 Superreattivo, 418MHz
Il ricevitore universale a 2 canali modello 8002E
può essere programato per ricevere sino a 15
codici per ogni canale.
INSTALLAZIONE
Il ricevitore dovrebbe venir montato verso la parte anteriore del
garage, preferibilmente a circa due metri dal pavimento. Scegliete un
posto che permetta di aprire completamente il coperchio della scatola
e abbia spazio sufficiente per l’antenna (quanto più lontano da
strutture metalliche possibilmente). Il ricevitore e l’antenna utilizzano
connettori coassiali TV di tipo F. L’antenna è avvitata direttamente sul
ricevitore. È eventualmente disponibile per aumentare la portata
un’apposita prolunga opzionale del cavo (86LM).
Il trasformatore (modello 23009E) deve essere alimentato tramite
presa a parete distante max due metri dal ricevitore, per poter
collegare il filo ai terminali dello stesso.
1. Fissare il ricevitore saldamente con viti utilizzando i fori sugli angoli
situati sotto il coperchio.
2. I terminali di collegamento del trasformatore sul circuito stampato
sono indicati come AC/DC (v. figura). Connettere i fili del
trasformatore ai terminali e quindi fissarli e stringerli.
3. Collegare la centralina dell’automatismo ai terminali del ricevitore
universale. Per questo connettere i cavi del pulsante a muro
dell’automatismo ai terminali d’uscita A (OUT A) del ricevitore
(canale A). Se avete due porte gestite dallo stesso aprigarage,
connettere i cavi del secondo pulsante a muro ai terminali d’uscita B
(OUT B) del ricevitore (canale B). In caso non disponiate di pulsanti
a muro o selettori a chiave, consultate il manuale del vostro
aprigarage su come effettuare il collegamento.
4. Collegate alla presa il trasformatore e rialimentatelo. Si consiglia di
usare il pulsante Test per manovrare l’/gli automatismo/i.
PROGRAMMAZIONE DEL RICEVITORE PER ACCETTARE IL
CODICE DEL TELECOMANDO
Attivate l’automatismo solo se la porta è
completamente in vista, senza alcuna ostruzione nel
suo raggio d’azione e regolata correttamente. Durante
il movimento della porta nessuno dovrebbe entrare
od uscire dal garage. Non permettete ai bambini di
utilizzare telecomando/i o pulsante/i a muro. Non
permettete ai bambini di giocare nei pressi della
porta.
1. Premere e tener premuto il pulsante del telecomando.
2. Premete sul quadro del ricevitore il pulsante di programmazione del
canale A LearnA e rilasciatelo. Il LED di controllo farà un lampeggio.
3. Rilasciate quindi il pulsante del telecomando.
D’ora in poi si potrà comandare l’aprigarage tramite i tasti del
telecomando.
Se il pulsante del telecomando viene rilasciato prima che il LED di
controllo lampeggi, l’automatismo non registrerà il codice.
Ripetere i passi da 1 a 3 per programmare il ricevitore con tutti i
telecomandi utilizzati per quella porta. Se disponete di un secondo
automatismo per un’altra porta, in combinazione con lo stesso
ricevitore, utilizzate un pulsante differente del telecomando e ripetete i
passi da 1 a 3 per il canale B.
Rimettete il coperchio e fissatelo con le viti.
Per cancellare tutti i codici del ricevitore: tenere premuto il pulsante
LearnA oppure LearnB (in funzione del canale sul quale erano stati
programmati i telecomandi) del ricevitore fino a che il LED di controllo
corrispondente si spenga (dopo ca. 6 sec.). Tutti i codici registrati dal
ricevitore saranno quindi cancellati.
Ricevitore Universale a 2 Canali
Modello 8002E
SPECIFICHE
Contatto di commutazione..................I max = 5A; V max = 30V AC/DC
Tensione d’alimentazione <24V............................9-16V AC, @ 30mA
.................................................................................9-24V DC, @ 30mA
...............................................................................16-30V AC, @ 30mA
>24V.........................24-30V DC, @ 30mA
Frequenza radio....................................................418MHz, 433,92MHz
REGOLAZIONE DEI TEMPI DI RISPOSTA DEL SEGNALE
Il ricevitore può essere regolato per una chiusura dei contati d’uscita
costante o breve, per ciascun canale (A e B). (Utilizzate il segnale
costante solo se avete bisogno di una forza di chiusura permanente)
Se il jumper è in posizione “1” (segnale breve), i contatti d’uscita si
chiuderanno per 150ms indipendentemente dalla durata d’emissione
del segnale radio. Se il jumper è in posizione “2” (segnale costante), i
contatti resteranno chiusi fintanto che il segnale radio sarà emesso
(comando a contatto permanente, funzionamento ad uomo presente).
Il ricevitore viene impostato in fabbrica con la posizione 1.
Posizione 1:
Segnale breve
Posizione 2:
Segnale costante
(uomo presente)

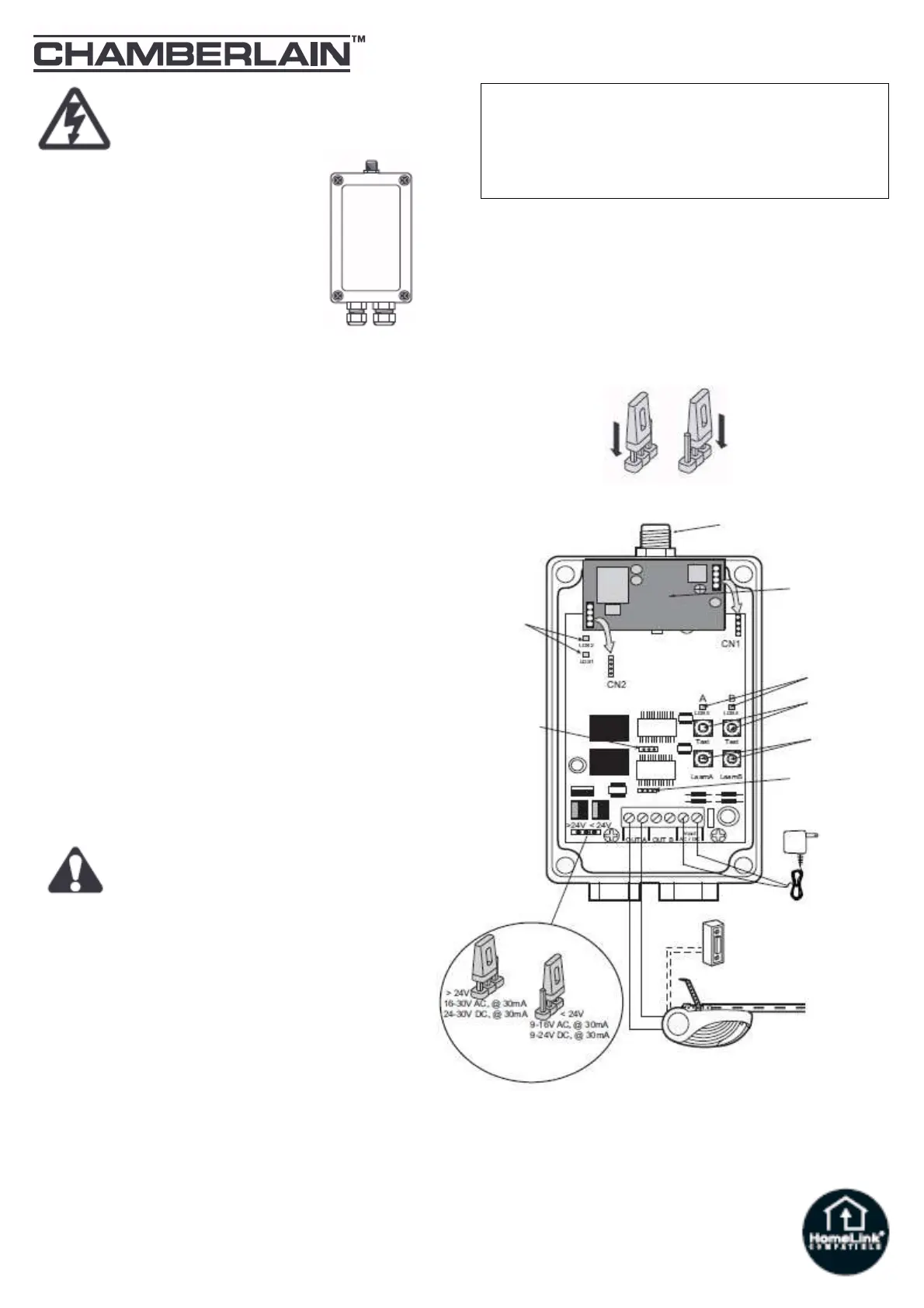

Connettore antenna
Modulo radio
opzionale
LED di controllo
(canali A & B)
Pulsanti di comando test
(canali A & B)
Pulsanti di
programmazione
(canali A & B)
Jumper
Canale A
Trasformatore
Jumper
Canale B
LED di controllo
Tempi di risposta
del segnale
(Segnale breve
o costante)
