Panel de control

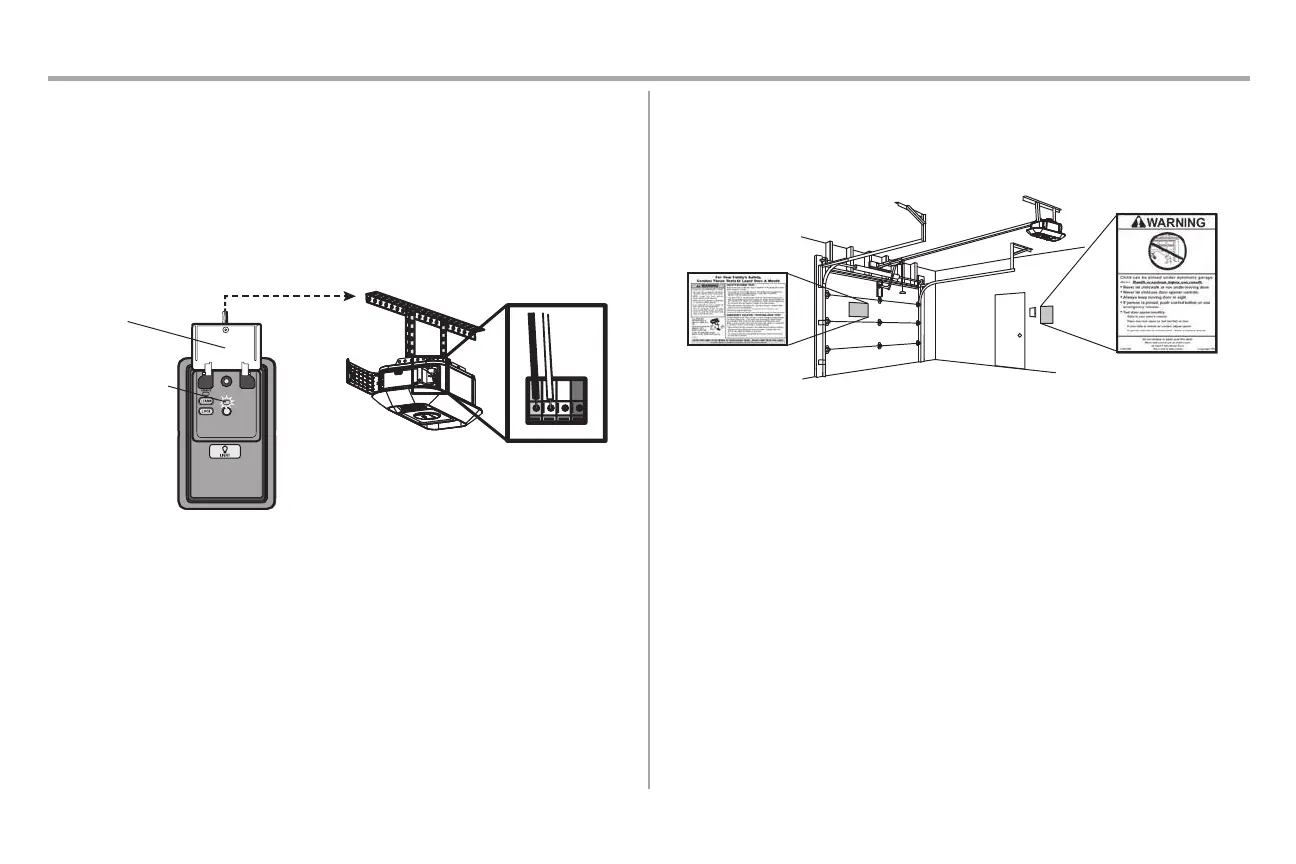

2 Conecte el panel de control al abrepuertas de garaje
INSTALACIONES PRE-CABLEADAS: Cuando conecte el panel de control al abrepuerta de garaje, asegúrese de
utilizar los mismos cables que están conectados al panel de control.
1. Pase el cable blanco y el cable rojo/blanco desde el panel de control hasta el abrepuertas de garaje. Fije el
cable a la pared y al techo con grapas (no se aplica a las instalaciones con caja de distribución o precolocadas).
No perfore el cable con la grapa ya que puede causar un cortocircuito o abrir el circuito.
2. Pele 7/16" (11mm) de aislamiento del extremo del cable cerca del abrepuertas de garaje.
3. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje. Para insertar o liberar cables del
terminal, presione la pestaña con la punta del destornillador.
LED DE
COMANDO
Barra de
empuje
ROJO
BLANCO
BLANCO
GRIS
3 Pegue las etiquetas de advertencia
1. Pegue la etiqueta de advertencia de atrapamiento en la pared cerca del panel de control con tachuelas o
grapas.
2. Pegue la etiqueta de prueba de inversión de seguridad/liberación del manual en un lugar visible en el interior de
la puerta del garaje.
