28
Instalar el Protector System
®

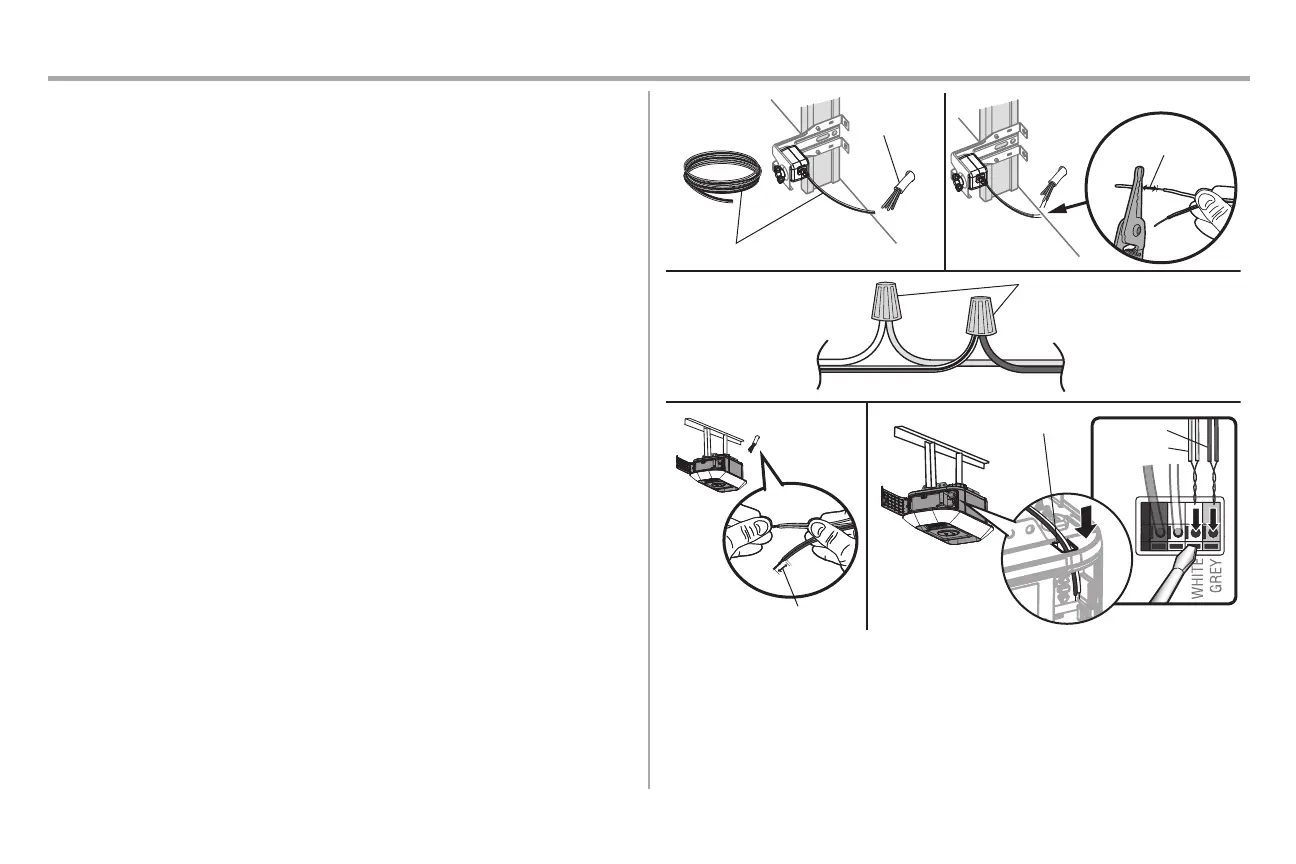

OPCIÓN B- INSTALACIÓN CON PRECABLEADO
1. Corte los cables del sensor y asegúrese de que quede suficiente cable para llegar a los cables precolocados de
la pared.
2. Separe los cables del sensor y pele el aislamiento de los extremos. Elija dos tipos de cables precolocados y pele
el aislamiento de los extremos. Elija el mismo color de cables precolocados para cada sensor.
3. Conecte los cables precolocados a los cables del sensor con tuercas mariposa y asegúrese de que los colores
correspondan a cada sensor.
4. En el abrepuertas de garaje pele el extremo de los cables ya conectados a los sensores. Retuerza entre sí los
cables del mismo color.
5. Con un destornillador, empuje las pestañas del terminal e inserte el cable de color conectado al cable blanco del
sensor en el terminal blanco. Inserte el cable del otro color conectado al cable blanco/negro del sensor en el
terminal gris.
Cables del sensor de inversión de seguridad
Blanco
Blanco/Negro
Amarillo (por ejemplo)
Púrpura (por ejemplo)
Conector de torsión (no se suministra)
Cables precolocados
Sensor de inversión
de seguridad
cables del sensor
1
3
4
7/16" (11mm)
2
5
Púrpura
Amarillo
Cables
preinstalados
Cables precolocados
7/16" (11mm)
Amarillo
Púrpura
Canal de cable
