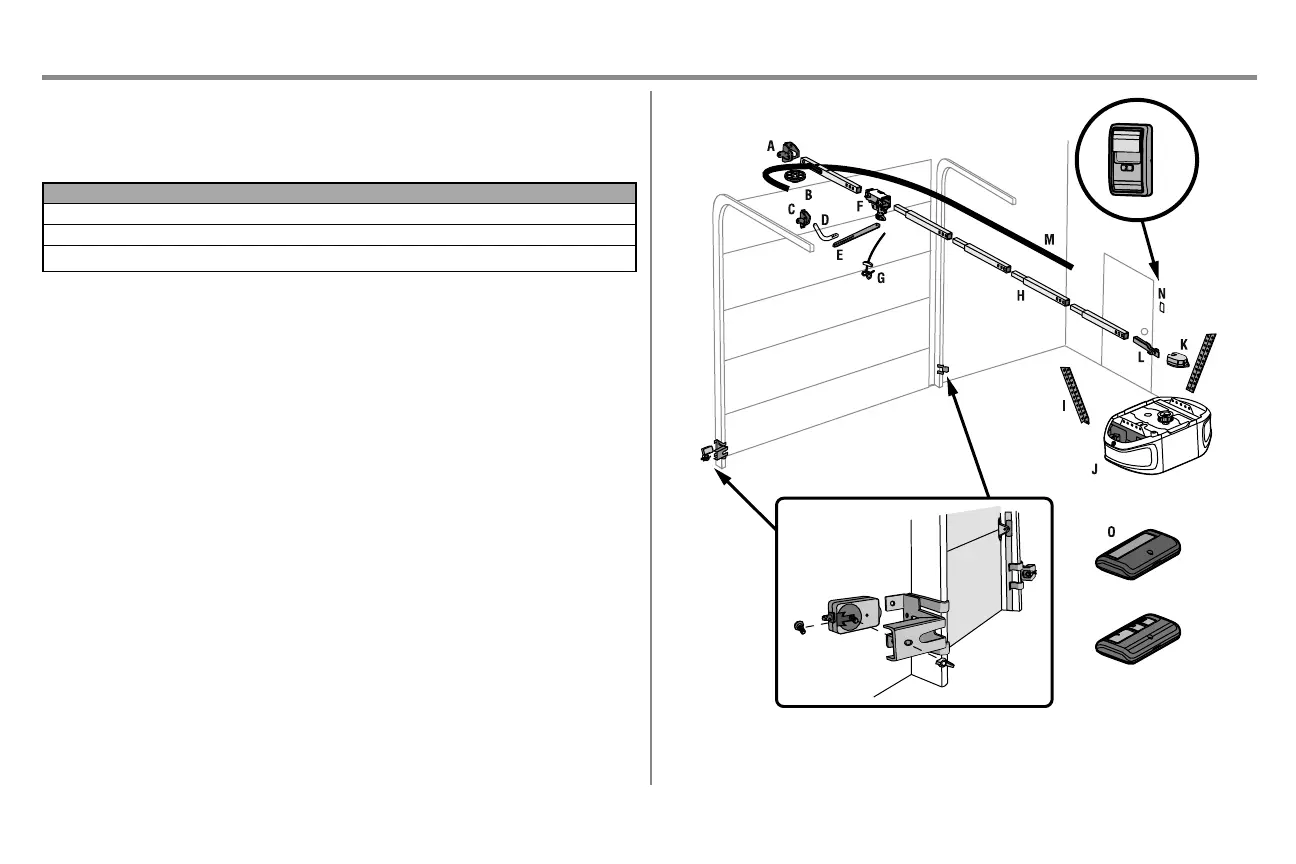

Contenido de la caja
Conserve la caja y los materiales de embalaje (espuma) hasta que la instalación y el ajuste se hayan terminado. Las
instrucciones para estos accesorios vendrán adjuntas al accesorio y no están incluidas en este manual. Las imágenes
en este manual se usan solamente como referencia. El producto comprado podría tener un aspecto diferente.
Modelo Alimentación Control de la puerta Control remoto Teclado inalámbrico
B500 Med Lift Power System™ Panel de control de funciones múltiples 1 botón (2)
B503 Med Lift Power System™ Panel de control de funciones múltiples 3 botones (2)
B510 Med Lift Power System™ Panel de control de funciones múltiples 3 botones (2)
ü
A. Ménsula del cabezal
B. Polea
C. Soporte de la puerta
D. Brazo curvo de la puerta
E. Brazo recto de la puerta
(Embaladas dentro de la sección del riel frente)
F. Carro
NOTA: Asegúrese de ensamblar el carro antes de deslizarlo sobre el riel.
G. Manija y cuerda de desenganche de emergencia
H. Riel (1 delantero y 4 secciones centrales)
I. Soportes de montaje (2)
(Embaladas dentro de la sección del riel frente)
J. Abre-puertas de garaje (unidad de motor)
K. Tornillos y cubierta de la rueda dentada
L. Ménsula en ‘U’
M. Correa
N. Control de la puerta
O. Control remoto
P. The Protector System
®
Sensores de reversa de seguridad con 2 cables conductores blanco y blanco/negro adjuntos: Sensor emisor
(1), sensor receptor (1) y ménsulas del sensor de seguridad (2)
NO MOSTRADO
Teclado inalámbrico
Cable blanco y rojo/blanco
Manual del propietario
Ferretería
Preparación
