5

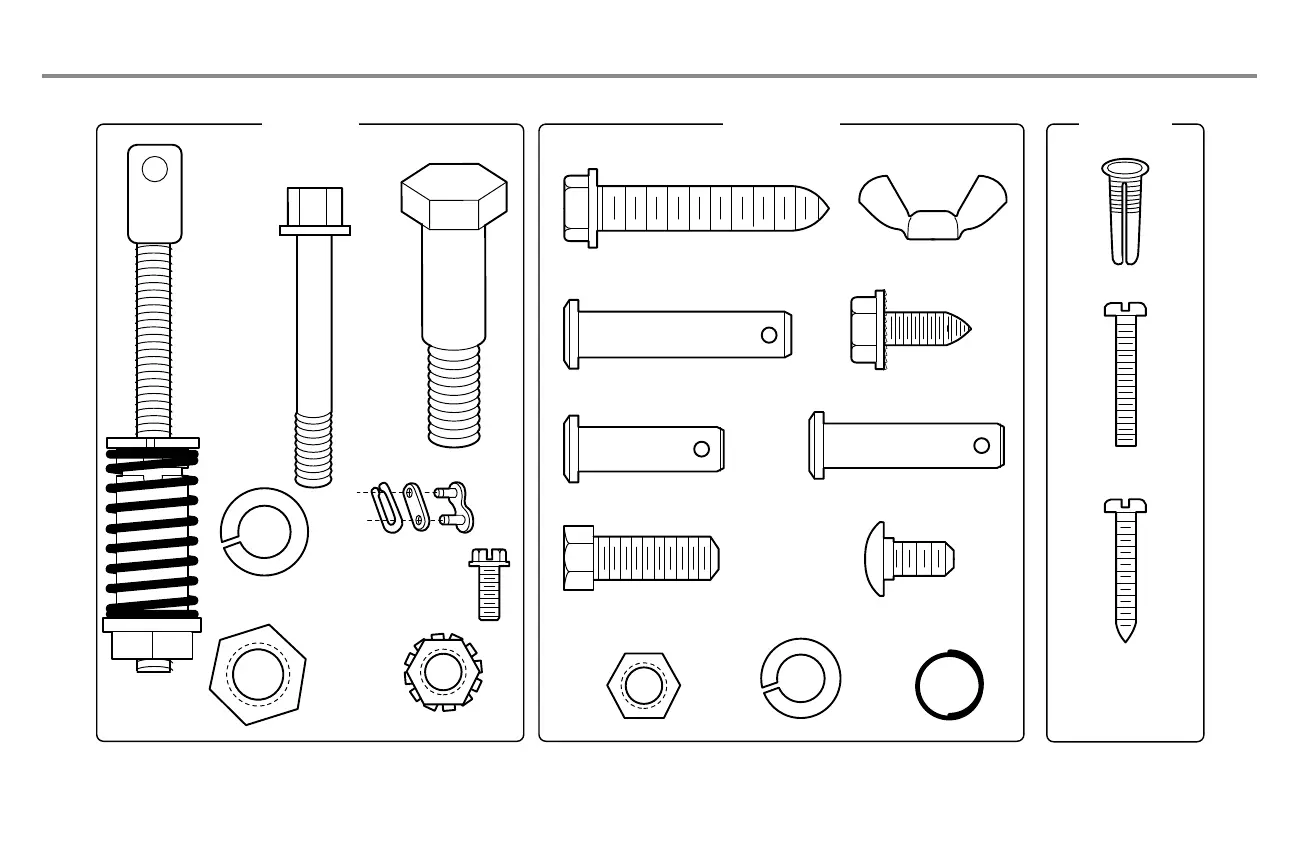

Ferretería
EL MONTAJE LA INSTALACIÓN
CONTROL DE
LA PUERTA
Grapas con aislamiento
(No mostrado)
Pasador de chaveta de
5/16 de pulg. x 1-1/2 de pulg.
Anillo de seguro (3)
Perno hexagonal de 5/16 de pulg.-
18 x 7/8 de pulg. (4)
Tornillo autorroscante
de 1/4 de pulg.-14
x 5/8 de pulg. (2)
Pasador de chaveta de
5/16 de pulg. x 1 pulg.
Pasador de chaveta de
5/16 de pulg. x 1-1/4 de pulg.
Perno de coche de
1/4 de pulg.-20 x
1/2 de pulg. (2)
Tuerca de mariposa
1/4 de pulg.-20 (2)
Tornillo de cabeza cuadrada de
5/16 de pulg.-9 x 1-5/8 de pulg. (4)
Tornillo 6AB x 1 pulg. (2)
Taquete para muro falso (2)
Tornillo
de 6-32 x 1 pulg. (2)
Tornillo hexagonal
No 8 x 3/8 de pulg. (2)
(Empacar con el
cuberita de portacadena)
Perno de1/4 de pulg.-
20 x 1-3/4 de pulg.
Tuerca de 1/4 de pulg.-20
Perno
Tuerca de
3/8 de pulg.
Arandela de presión
de 3/8 de pulg.
Eslabón maestro
Eje roscado
del carro con
resorte/tuerca
de carro
Arandela de presión
de 5/16 de pulg.-18 (5)
Tuerca de 5/16 de pulg.-18 (6)
Preparación
