24
Instalación
PASO 13 Instale la Protector System
®
(continua)

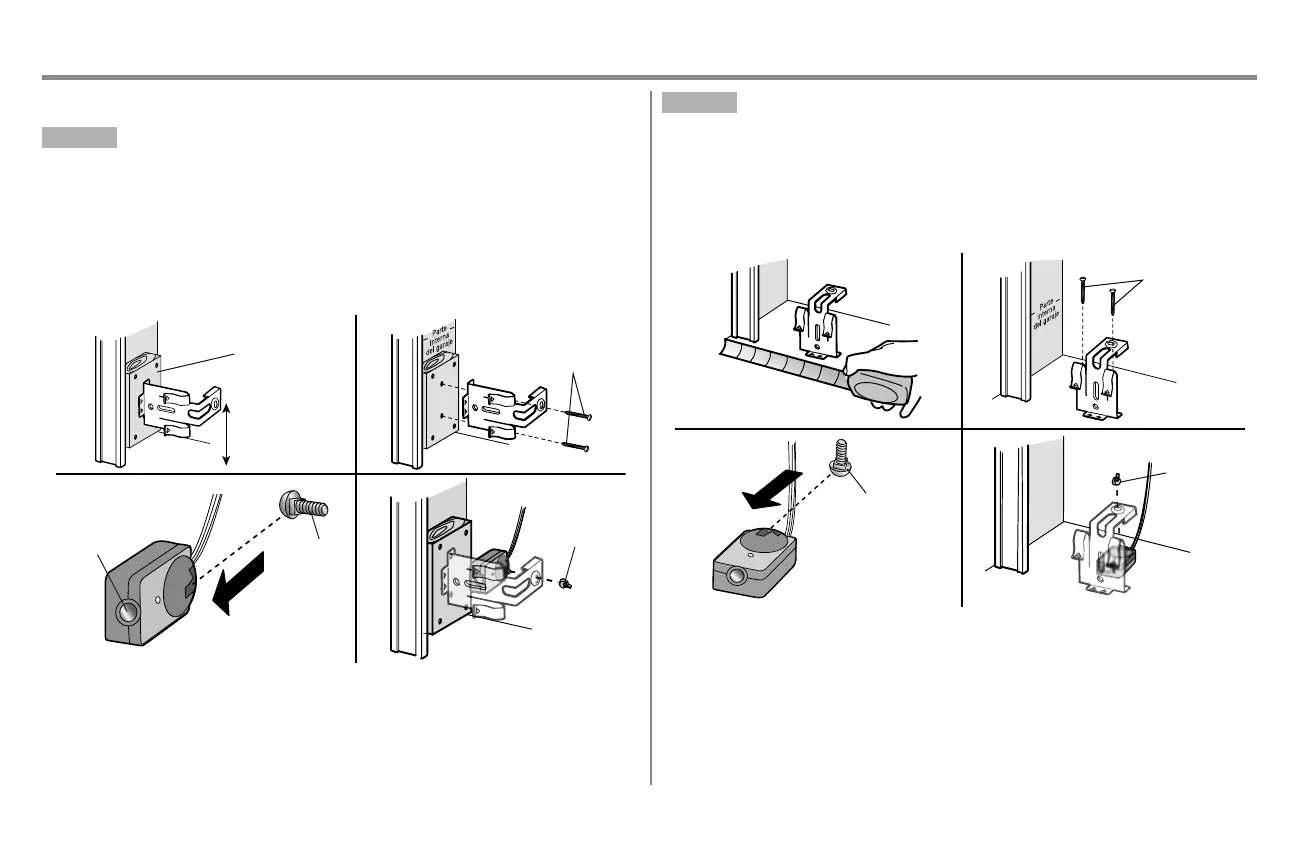

OPCIÓN B INSTALACIÓN ENLAPARED
Si fuera necesario más espacio puede utilizarse una ménsula prolongadora (no suministrada) o bloques de madera.
Cerciórese de que cada ménsula tenga la misma cantidad de espacio para que queden alineadas correctamente.
1. Coloque la ménsula del sensor contra la pared, con los brazos curvos hacia la puerta. Verifique que quede
suficiente espacio para que el haz no tenga obstrucciones. Marque los orificios.
2. Taladre los orificios de 3/16 de pulg. de diámetro para cada ménsula del sensor y sujete las ménsulas del
sensor a la pared con tornillos de cabeza cuadrada o pijas (no provistos).
3. Introduzca el perno de coche en la ranura correspondiente de cada sensor.
4. Introduzca el perno en el orificio de la ménsula del sensor y fije con tuercas mariposa. Las lentes de ambos
sensores deben quedar frente a frente. Verifique que la ménsula del sensor no obstruya las lentes.
Lente
(No incluye)
No mas de
15 cm (6 pulg.)
1 2
(No incluye)
3 4
Tuerca
mariposa
Perno
de coche
OPCIÓN C INSTALACIÓN ENEL PISO
Use una ménsula de extensión (no provista) o un bloque de madera para elevar la ménsula del sensor si es necesario.
1. Mida cuidadosamente la posición de ambas ménsulas del sensor para que haya la misma distancia desde la
pared sin obstáculos en el medio.
2. Sujete las ménsulas de sensor al piso con sujetadores de concreto (no provistos).
3. Introduzca el perno de coche en la ranura correspondiente de cada sensor.
4. Introduzca el perno en el orificio de la ménsula del sensor y fije con tuercas mariposa. Las lentes de ambos
sensores deben quedar enfrentadas entre sí. Verifique que la ménsula del sensor no obstruya las lentes.
(No incluye)
1 2
Perno de coche
Tuerca
mariposa
3 4
