Instalación
PASO 14 Cableado de los sensores de reversa de seguridad
Si el garaje ya tiene cables instalados para los sensores de reversa de seguridad, pase a la página 26.
OPCIÓN A INSTALACIÓN SIN CABLEADO PREVIO

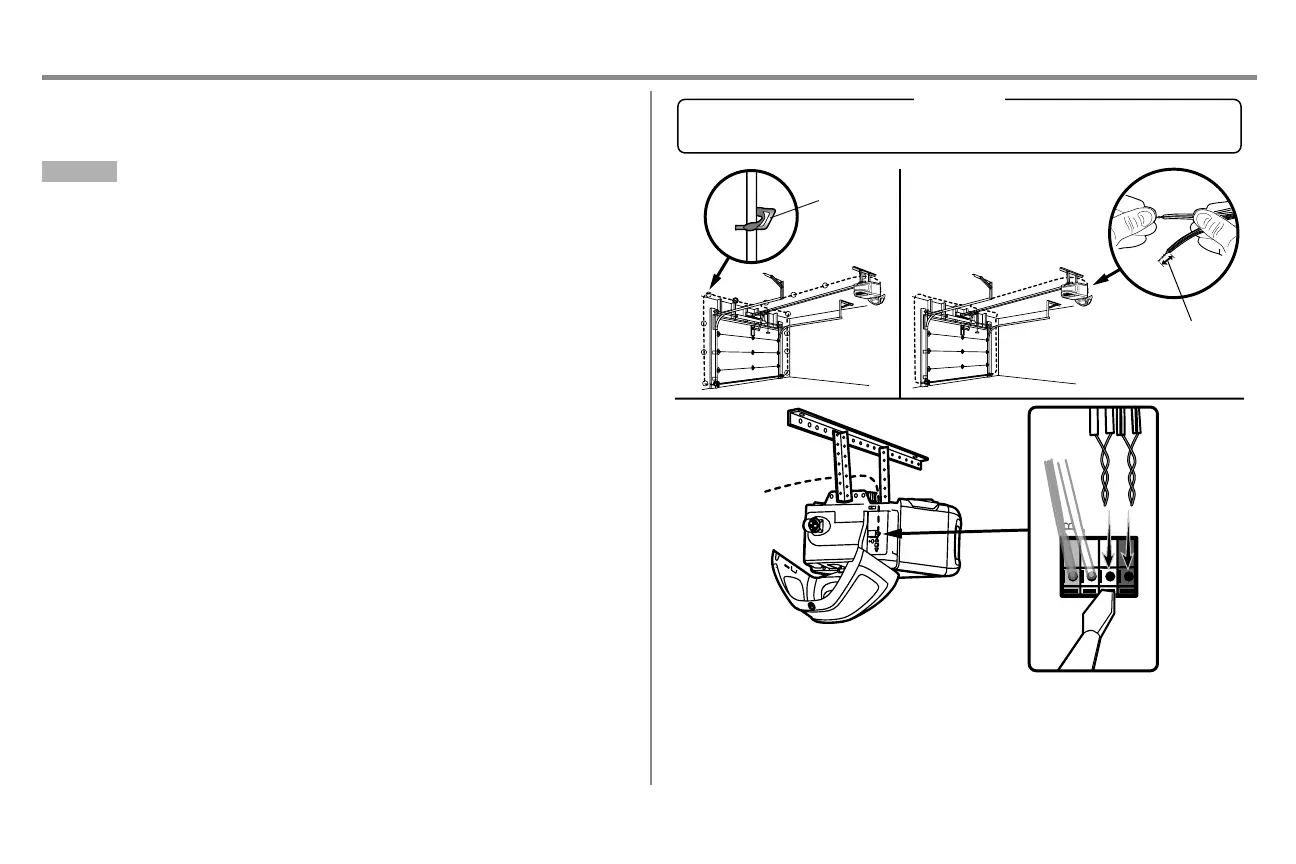

1. Instale los cables desde ambos sensores hasta el abre-puertas de garaje. Fije los cables a la pared y el cielo
raso con grapas.
2. Pele 11 mm (7/16 de pulg.) de cada juego de cables. Separe los cables. Retuerza juntos los cables blancos.
Retuerza juntos los cables blanco/negro.
3. Introduzca los cables blancos al terminal blanco del abre-puertas de garaje. Introduzca los cables
blanco/negro al terminal gris del abre-puertas de garaje. Para conectar o desconectar un cable, empujar la
pestaña con la punta de un destornillador.
BLANCO
BLANCO
GRIS
ROJO
1
2
3
PERNERÍA
Grapa
11 mm (7/16 de pulg.)
Gra
pas con aislamiento (No se muestra)
