Instalación

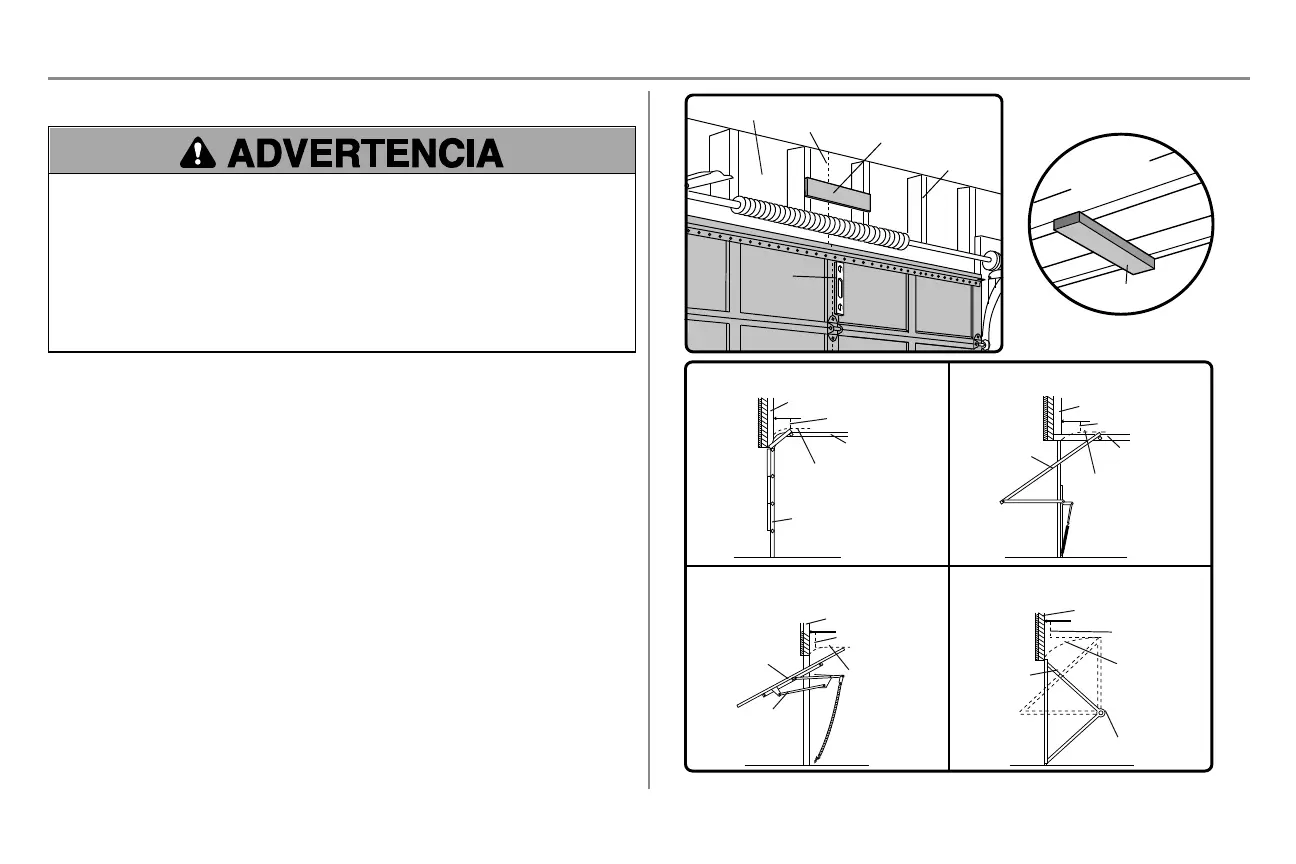

PASO 1 Determine la ubicación de la ménsula de cabecera
Para evitar posibles LESIONES GRAVES o la MUERTE:
l La ménsula del cabezal DEBE quedar RÍGIDAMENTE sujeta al soporte estructural en la pared delantera o
en el cielo raso, de no ser así es posible que la puerta del garaje NO retroceda cuando se requiera. NO
instale la ménsula del cabezal en muros falsos.
l Se DEBEN utilizar anclajes de concreto si se monta el soporte de travesaño o 5 x 10 cm (2 x 4 pulg.) en la
mampostería.
l NUNCA trate de aflojar, mover, ni ajustar la puerta del garaje, los resortes, los cables, las poleas, las
ménsulas ni la pernería, pues TODAS estas piezas están bajo una tensión EXTREMA.
l SIEMPRE llame a un técnico especializado en sistemas de puertas si la puerta del garaje se atasca, atora o
si está desequilibrada. Una puerta de garaje que no está equilibrada puede NO retroceder cuando se
requiera.
Los procedimientos de instalación varían según el tipo de puerta de garaje. Siga las instrucciones que correspondan a
su puerta.
1. Con la puerta cerrada, marque el centro vertical de la puerta del garaje.
2. Es posible ajustar la ménsula de cabecera a una distancia de 1.2 m (4 pies) a la izquierda o la derecha del
centro de la puerta, pero solamente si hay un resorte de torsión o una placa central de apoyo en el
recorrido; o puede sujetarla al cielo raso (consulte pagina 13) cuando el espacio es reducido. (Asimismo,
se puede instalar en forma invertida sobre la pared si fuese necesario. Esto le dará aproximadamente 1 cm
[1/2 pulg.] de espacio). Si necesita instalar la ménsula del cabezal sobre una tabla de 5 x 10 cm (2 x 4
pulg.) (ya sea en la pared o en el cielo raso), utilice tornillos de cabeza cuadrada (no se incluyen) para
sujetar bien la tabla de madera a los soportes estructurales tal como se muestra aquí y en pagina 13.
3. Abra la puerta hasta el punto más alto de su recorrido tal como se muestra. Marque una línea horizontal
que intersecte la pared de cabecera a 5 cm (2 pulg.) por encima del punto más alto.
l 5 cm (2 pulg.) por encima del punto más alto para las puertas seccionales y para las puertas de una pieza
con carril.
l 20 cm (8 pulg.) por encima del punto más alto para las puertas de una pieza sin carril.
Esta altura brindará suficiente espacio de desplazamiento para el borde superior de la puerta. NOTA: Si el número
total de centímetros excede la altura disponible de su garaje, use la altura máxima posible o consulte la página pagina
13 para obtener información sobre la instalación en el cielo raso.
Pared del frente
Línea central vertical de
la puerta de garaje
2x4
Soportes
estructurales
Nivel
(opcional)
Cielo raso
sin acabado
2x4
MONTAJE OPCIONAL EN EL TECHO
PARA LA MÉNSULA DE CABECERA
Puerta seccionada con riel curvo
Pared del frente
Riel
5 cm (2 pulg.)
Punto más alto
del desplazamiento
Puerta
Puerta de una pieza con riel horizontal
Pared del frente
Riel
5 cm (2 pulg.)
Punto más alto
del desplazamiento
Puerta
Puerta de una pieza sin riel:
herrajes de la jamba
Pared del frente
20 cm (8 pulg.)
Punto más alto
del
desplazamiento
Puerta
Herrajes de
la jamba
Puerta de una pieza sin riel:
herrajes del pivote
Pared del frente
20 cm (8 pulg.)
Punto más alto
del
desplazamiento
Puerta
Pivote
