PASO 2 Instale la ménsula de cabecera
La ménsula del cabezal se puede sujetar a la pared sobre la puerta del garaje o en el cielo raso. Siga las
instrucciones que sean las más adecuadas para las necesidades de su garaje. No instale la ménsula del cabezal
en un muro falso. Si la instalación es en mampostería, asegúrese de utilizar anclajes para hormigón (no se
incluyen).
Tornillo para madera
5/16 pulg.-9x1-5/8 pulg.
HERRAJES
OPCIÓN A - INSTALACIÓN EN LAPARED

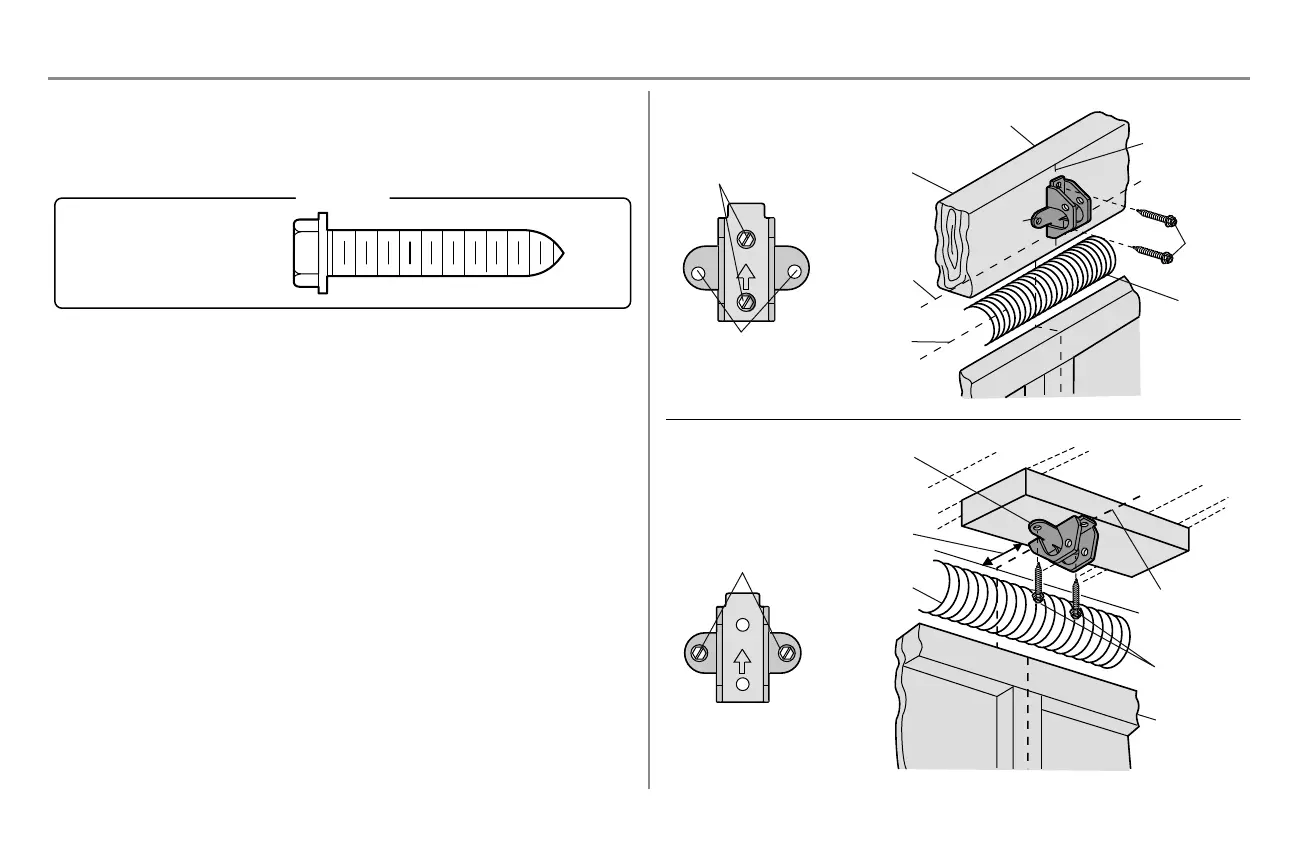

1. Coloque la ménsula sobre la línea central vertical con el borde inferior sobre la línea horizontal como se
muestra en la ilustración (con la flecha de la ménsula apuntando hacia el cielo raso).
2. Marque los agujeros superior e inferior de la ménsula. Taladre los orificios piloto de 3/16 de pulg. y sujete
la ménsula firmemente a un soporte estructural con los herrajes provistos.
OPCIÓN B INSTALACIÓN EN EL CIELO RASO
1. Continúe marcando la línea central vertical sobre el cielo raso como se muestra en la ilustración.
2. Coloque la ménsula al centro de la línea a no más de 15 cm (6 pulg.) de la pared. Asegúrese de que la
flecha de la ménsula apunte en dirección opuesta a la pared. La ménsula se puede instalar pegada al cielo
raso cuando el espacio es muy reducido.
3. Marque dónde taladrará los orificios laterales. Taladre los orificios con una broca de 3/16 de pulg. y sujete
la ménsula firmemente al soporte de la estructura con la pernería que se incluye.
UP
Orificios de
montaje en pared
INSTALACIÓNEN LAPARED
INSTALACIÓNEN ELCIELO RASO
Orificios de montaje
opcional
Línea central
vertical de la
puerta de garaje
Pared del frente
Ménsula
del cabezal
Soporte
estructural
de 2 x 4
Resorte
de la
puerta
Puerta de garaje
Punto más alto
del recorrido de
la puerta de garaje
Línea
horizontal
Tornillo
para
madera
UP
Pared del
frente
Orificios de montaje en
el cielo raso
Cielo raso con acabado
Línea central
vertical de la
puerta de garaje
Ménsula del
cabezal
15 cm (6 pulg.)
max.
Resorte de la puerta
Puerta de
garaje
Tornillo para
madera
