(KZCVKQPU

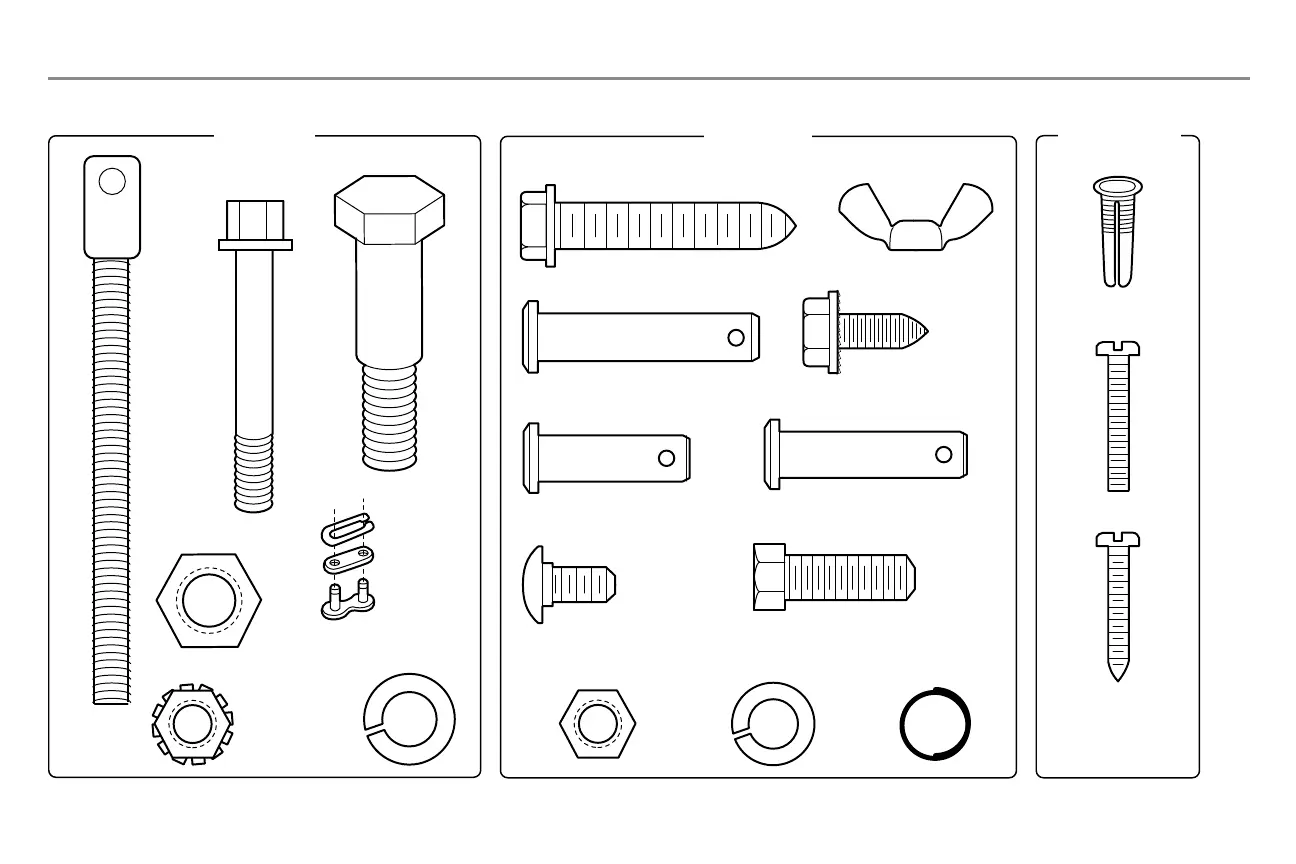

LE MONTAGE LA COMMANDE
DE PORTE
Boulon
1/4 de po-20 x 1-3/4 de po
Boulon
Tige filetée
du chariot
Contre-écrou de
1/4 de po-20
Écrou de 3/8 de po
Rondelle-frein
de 3/8 de po
Maillon de
raccord (2)
LA POSE
Écrou à oreilles
1/4 de po-20 (2)
Tire-fond de
5/16 de po-9 x 1-5/8 de po (4)
Axe de chape de 5/16 de po x 1-1/2 de po
Vis autotaraudeuse
1/4 de po-14 x 5/8 de po (2)
Axe de chape de
5/16 de po x 1 po
Axe de chape de
5/16 de po x 1-1/4 de po
Boulon hexagonal de
5/16 de po-18 x 7/8 de po (4)
Boulon à tête bombée
et collet carré de
1/4 de po-20 x 1/2 de po (2)
Anneau d’arrêt (3)
Rondelle-frein
de 5/16 de po-18 (5)
Écrou de
5/16 de po-18 (6)
Vis 6AB x 1 po (2)
Chevilles pour
murs secs (2)
Vis 6-32 x 1 po (2)
Agrafe isolée
(Non illustrés)
2TÅRCTCVKQP
