Chamberlain LJ8900W - (Non Fourni); Durgence; Installer Le Verrou Automatique de Porte

41
3,05 m (10 pi)
au maximum
7,6 cm (3 po)
Guide de
la porte
Galet
Gabarit de
verrou

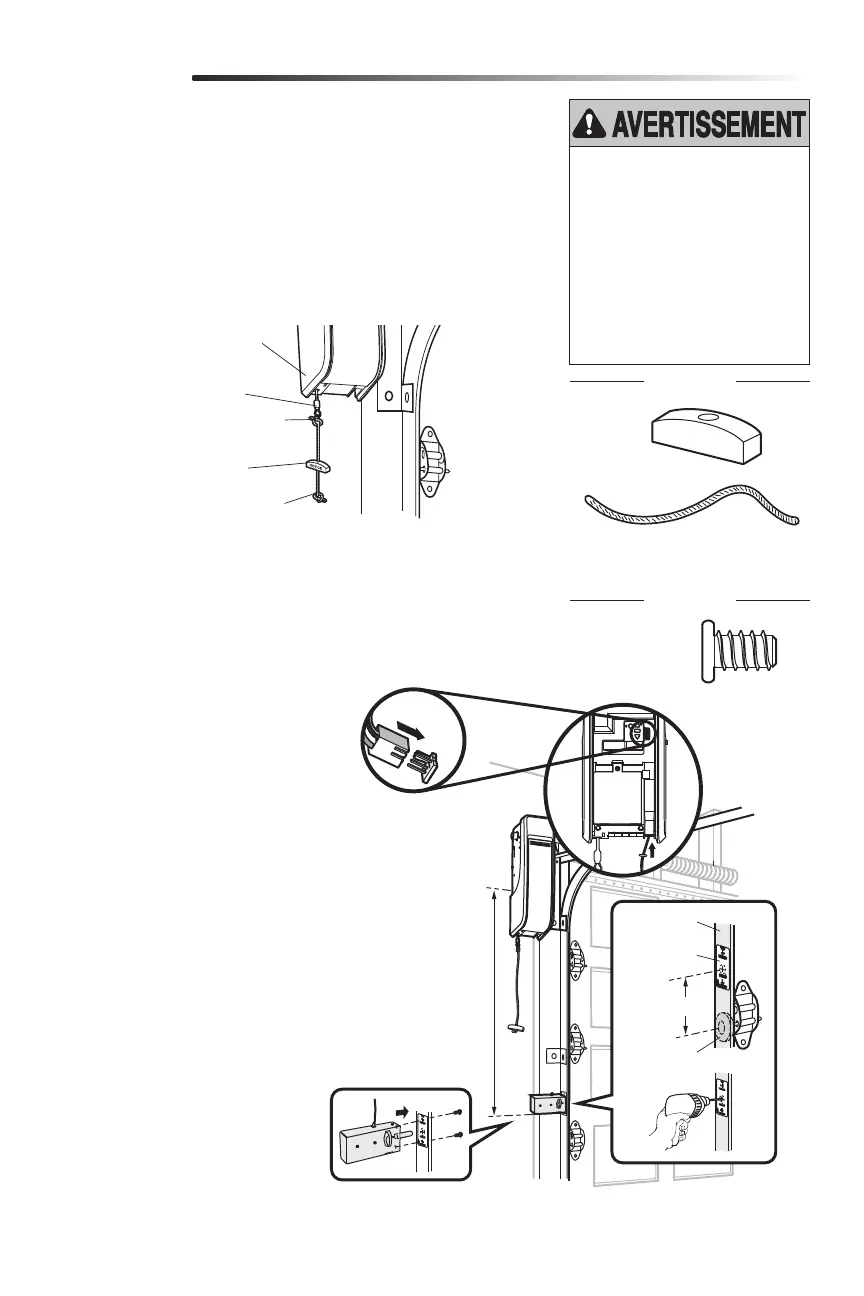

Fixez la corde et la poignée de déverrouillage d’urgence
Installez le verrou automatique de la porte (non fourni)
2
3
1. Insérez une extrémité de la corde de déverrouillage d’urgence à travers la poignée. Vérifiez que
«NOTICE» (AVIS) est à l’endroit. Fixez avec un nœud simple à un minimum de 1po (2,5cm)
de l’extrémité de la corde pour éviter qu’elle glisse.
2. Insérez l’autre extrémité de la corde de déverrouillage d’urgence dans le trou du bras de
déverrouillage du chariot. Montez le déverrouillage d’urgence à portée de main, mais à au moins
6pieds (1,83m) au-dessus du sol, en évitant tout contact avec les véhicules pour éviter un
déverrouillage accidentel, puis fixez-le avec un nœud plat.
REMARQUE: Si vous devez couper la corde, arrêtez l’extrémité coupée avec une allumette ou un
briquet pour éviter qu’elle ne s’effiloche.
REMARQUE: Les anciens modèles de serrure de
porte 24 V sont incompatibles.
1. La serrure doit être montée dans un rayon
de 3,05m (10pi) de l’opérateur de la porte
si possible, montez du même côté que
l’opérateur de porte. Le troisième rouleau
à partir du sol est idéal pour la plupart des
installations.
2. Assurez-vous que la surface du rail est
propre et fixez le gabarit de verrouillage
au rail de façon à ce que le trou de boulon
soit à environ 7,6cm (3 po) du centre d’un
rouleau de porte.
3. Percez les trous comme indiqué sur le
gabarit.
4. Fixez le verrou automatique de porte
à l’extérieur du rail de la porte avec le
matériel fournies.
5. Faites passer le fil de la sonnette dans le
mur jusqu’à l’opérateur de porte. Utilisez
des agrafes isolées pour fixer le fil à
plusieurs endroits. Insérez le fil dans la
partie inférieure de l’opérateur de porte.
6. Branchez le connecteur dans l’une des
deux fiches de l’opérateur de la porte.
Un verrou de porte secondaire peut être installé
sur le côté opposé de la porte en suivant les
instructions ci-dessus.
Installation
Le verrou automatique de porte (modèle 841LM) est utilisé pour empêcher
l’ouverture manuelle de la porte une fois que celle-ci est complètement fermée,
voir Accessoires, page 62.
Opérateur
de porte
Câble de
déclenchement
d’urgence
Nœud
simple
Nœud
simple
Poignée de
déclenchement
d’urgence
Pour éviter d’éventuelles BLESSURES
GRAVES voire MORTELLES causées par une
porte qui tombe:
• Dans la mesure du possible, utilisez
UNIQUEMENT la poignée de déverrouillage
d’urgence pour désengager le chariot
lorsque la porte du garage est FERMÉE.
Des ressorts faibles ou cassés, ou une
porte déséquilibrée peuvent entraîner une
chute rapide et/ou inattendue d’une porte
ouverte.
• N’utilisez JAMAIS la poignée de
déverrouillage d’urgence si l’entrée de la
porte est obstruée.
MATÉRIEL
Vis
1/4po - 20 x
1-2/2po (2)
Corde
Poignée
MATÉRIEL
1
2
3
4
5
6
