Installation

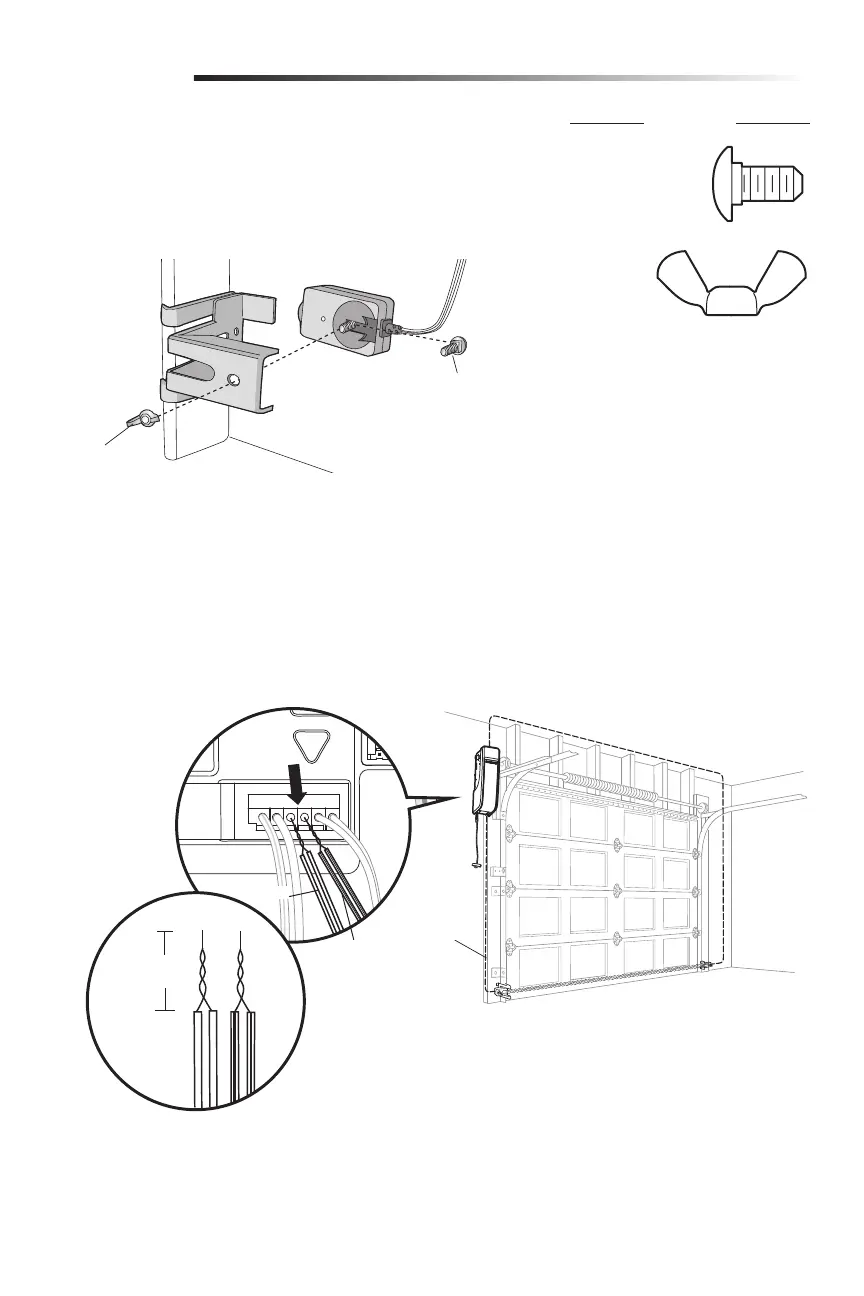

CÂBLEZ LES CAPTEURS D’INVERSION DE SÉCURITÉ
1. Faites passer le fil des deux capteurs à l’opérateur de porte. Fixez solidement le fil au mur et au
plafond à l’aide d’agrafes.
2. Dénudez 11mm (7/16po) d’isolant sur chaque jeu de fils. Séparez les fils. Torsadez les deux
fils blancs ensemble. Torsadez ensuite les deux fils blancs/noirs (ou tout noirs) ensemble.
3. Insérez les fils blancs dans la borne blanche de l’opérateur de porte. Insérez les fils blanc/noir
dans la borne grise de l’opérateur de porte. Pour insérer ou retirer les fils de la borne, enfoncez
la languette avec la pointe d’un tournevis.
MONTAGE DES CAPTEURS D’INVERSION DE SÉCURITÉ
1. Faites glisser un boulon de carrosserie 1/4po - 20 x 1/2po dans la fente de chaque capteur.
2. Utilisez des écrous à oreilles pour fixer les capteurs d’inversion de sécurité aux supports, les
lentilles étant orientées l’une vers l’autre à travers la porte. Assurez-vous que l’objectif n’est pas
obstrué par une extension du support.
3. Serrez à la main les écrous à oreilles.
MATÉRIEL
Boulon de
carrosserie
Écrou à
oreilles
Écrou à
oreilles
1/4po - 20 (2)
Boulon de carrosserie
1/4po - 20 x 1-2/2po (2)
BLANC/
NOIR ou
tout noir
BLANC
Fil de la
sonnette
11mm
(7/16po)
