INSTALLER L’ENSEMBLE NEUF DE TABLEAU D’ALIMENTATION
ET BORNIER
1. Installer le tableau d’alimentation neuf dans l’actionneur.
Positionner le tableau sur ses montants en exerçant une
pression ferme de manière à ce qu’ils s’insèrent complètement
dans les trous de montage.
2. Installer le nécessaire neuf de bornier en réutilisant la
quincaillerie existante pour le fixer au coffret électrique de
l’actionneur.
3. Reconnecter ce qui suit au tableau d’alimentation:
• Fils du transformateur blancs (J6), gris (J7) et mauves (J8)
• Faisceau de fils du moteur, faisceau de fils du connecteur
(J9) et connecteur de frein (si présent)
• Fils du bornier L1 (noir), L2 (blanc) et L3 (mauve)
4. Brancher le faisceau de fils du frein dans le tableau
d’alimentation (si présent).
5. Attacher ensemble les fils de l’antenne coaxiale, du frein et du
transformateur avec des serre-fils.
6. Apposer le nouveau schéma de câblage sur le couvercle du
coffret électrique.
7. Reconnecter les fils d’alimentation L1, L2, L3 et de mise à la
terre au bornier.
INSTALLATION DU NOUVEAU TABLEAU
1. Placer le nouveau tableau dans l’actionneur. Positionner le
tableau sur ses montants en exerçant une pression ferme de
manière à ce qu’ils s’insèrent complètement dans les trous de
montage.
2. Reconnecter tous les fils :
• Bornier de câblage de commande
• Connecteur de câblage du système (J3)
• Antenne coaxiale
3. Installer les tableaux d’option dans les fentes 1 et/ou 2.
4. Connecter le fil (jaune) du capteur de courant du tableau
d’alimentation à la connexion (J8) et reconnecter l’antenne
coaxiale à la carte logique.
5. S’assurer que le coffret électrique est libre de tout débris et
outil.
Rebrancher l’alimentation, mais NE PAS activer l’actionneur.
Voir PROGRAMMATION pour terminer l’installation.

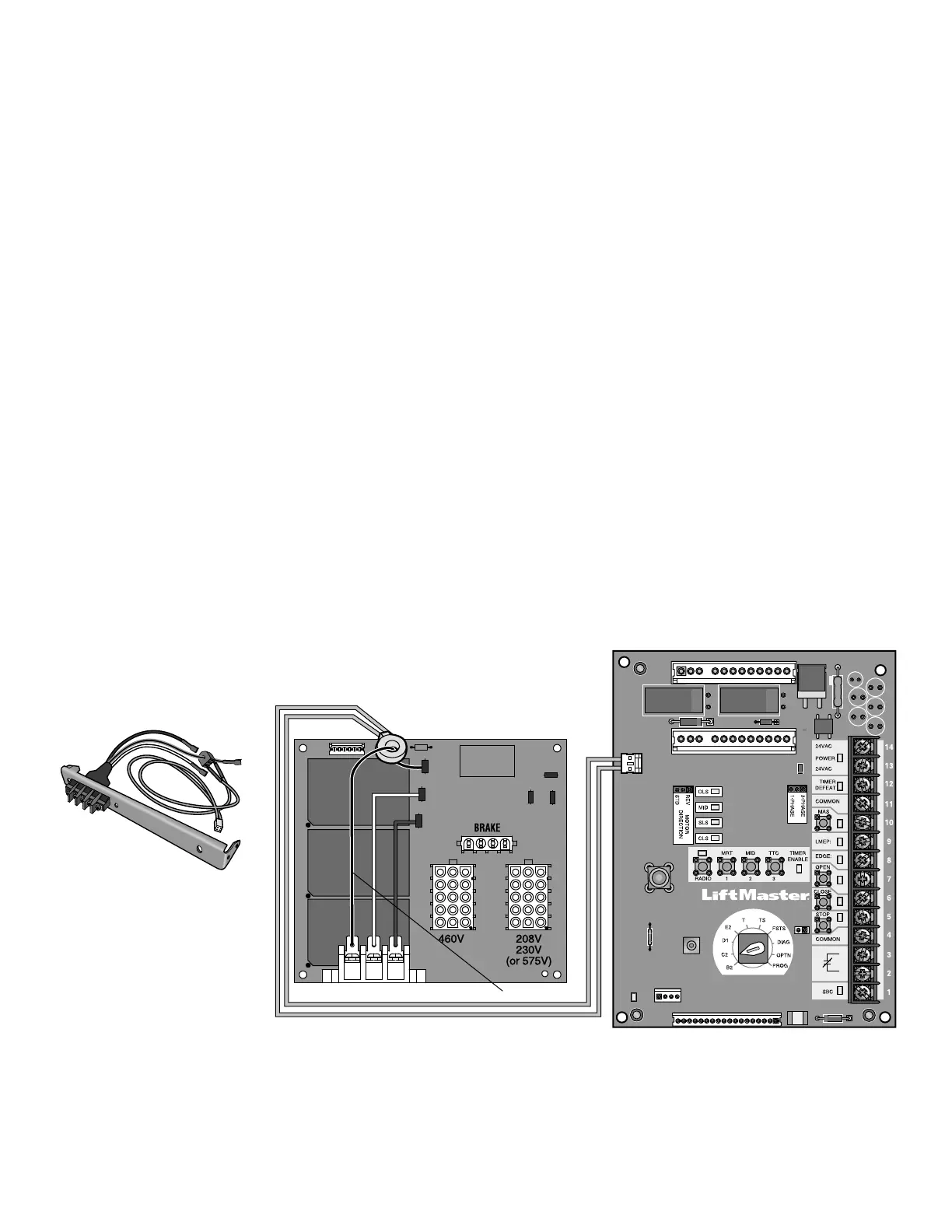

Ensemble de bornier
