25
Para reducir el riesgo de LESIONES GRAVES o la MUERTE:
• Desconectar la alimentación eléctrica en la caja de fusibles
ANTES de proceder.
• TODAS las conexiones eléctricas DEBEN ser realizadas por un
técnico capacitado.
• Al finalizar la instalación del juego, limpiar y despejar el lugar.
Entonces la unidad podrá ponerse en servicio.
TARJETAS DE ALIMENTACIÓN Y CONTROL LOGIC
5.0 CON SENSOR DE CORRIENTE PARA
OPERADORES TRIFÁSICOS
Este juego de servicio ofrece los componentes necesarios para
actualizar operadores Logic 5.0 para incluir tecnología de
detección de corriente. No todos los componentes son necesarios
para todos los tipos de instalación.
INSTALLATION
PARA MODELOS T, SD, GSD, GT, GH
Y CONDICIONES HÚMEDAS DE SERVICIO
(PREFIJO C)
NO COMPATIBLE CON MODELOS N4/N4X
No conectar la alimentación eléctrica ni activar el operador antes
de recibir las instrucciones de hacerlo.
QUITAR LA TARJETA LÓGICA DE CONTROL
NOTA: Marcar los cables para volver a conectarlos correctamente.
Consultar el esquema de conexiones adjuntos.
1. Desconectar la alimentación eléctrica del operador.
2. Desconectar todos los cables de la tarjeta:
• Bornera de conexiones de control
• Conector de distribución del sistema (J3)
• Antena coaxial
3.
Quitar las tarjetas de opciones de las ranuras 1 y 2 (si está
presente).
4. Quitar la tarjeta lógica de su alojamiento con una pinza o un
destornillador de punta plana.
Bloque de terminales
de cableado de control
Receptáculos
opcionales de
tarjetas auxiliares
Conector de
antena coaxial
Conector de
distribución
del sistema (J3)
Puente de dirección
del motor
Detección de corriente

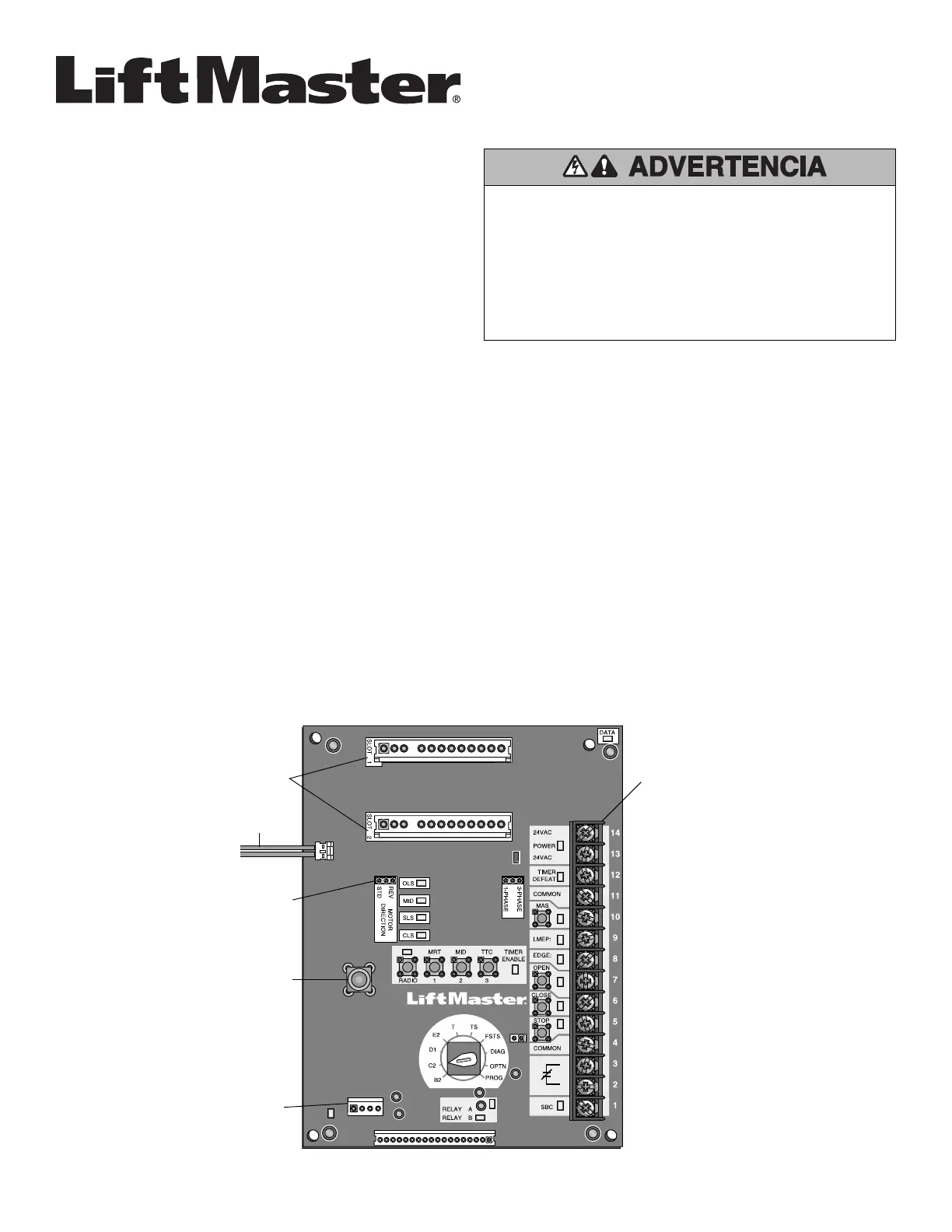

DESCRIPCIÓN DE LA TARJETA DE CONTROL LOGIC 5.0
INSTALAR LA NUEVA TARJETA LÓGICA DE CONTROL
1. Instalar la nueva tarjeta lógica de control en el operador.
Presionar la tarjeta en los soportes de montaje hasta que los
mismos atraviesen los orificios de montaje.
2. Volver a conectar los cables:
• Bloque de terminales del cableado de control
• Conector de distribución del sistema (J3)
• Antena coaxial
3.
Colocar las tarjetas de opciones en las ranuras de conexión 1
y 2 (si estuvieran presentes).
4. Verificar que el tablero eléctrico esté despejado y limpio.
Quitar la bornera L1, L2 y L3 y la tarjeta de alimentación.
